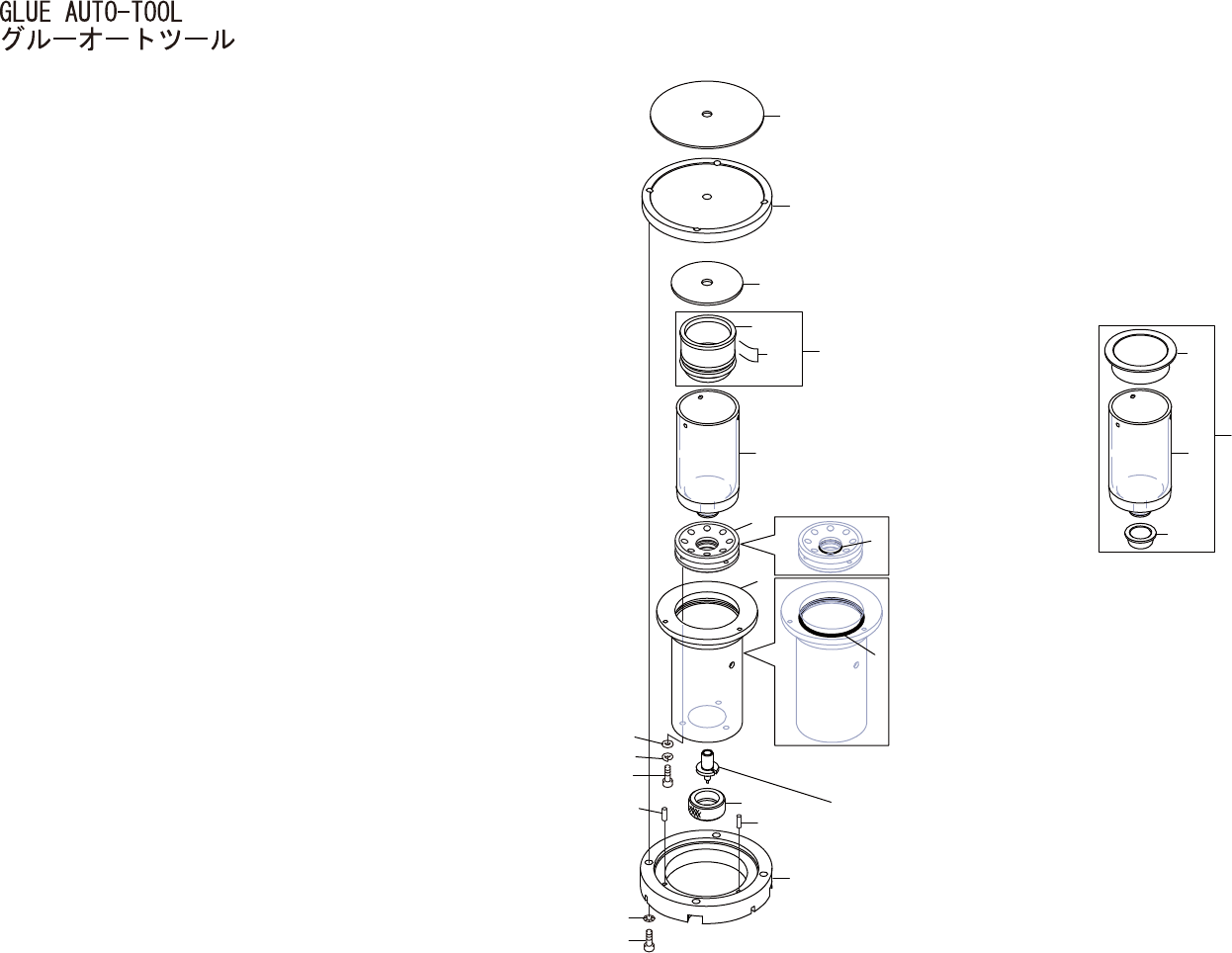

GLUE AUTO-TOOL
グルーオートツール AGGRD9000
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGRD1030 1 SHEET, RUBBER シート ゴム PL
2 GGRD2010 1 PLATE, UPPER プレート 上 AL
3 GGRD1360 1 SHEET, RUBBER シート ゴム PL
4 ABTRG1120 1 FLOAT フロート OT 1set = 20
4.1 BTRG0910 1 FLOAT フロート OT
4.2 BTRG0900 1 SEAL シール OT
5 AGGRD8140 1 SYRINGE シリンジ PL
5.1 GGRD1090 1 SYRINGE シリンジ PL
5.2 BTRG0870 1 CAP キャップ PL
5.3 BTRG0880 1 CAP キャップ PL
6 GGRD1270 1 CAP キャップ FE
7 A5132B 1 O RING Ｏリング S10(HS50 ｼﾘｺﾝ) OT
8 GGRD2030 1 HOLDER 受け PL
9 A5137B 1 O RING Ｏリング S28 OT
10 H5265A 3 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
11 W1020A 3 WASHER, LOCK ワッシャ スプリング 2M/M FE
12 W1039E 3 WASHER, FLAT ワッシャ 平 2M/MX0.3X5(1W-2)(3ｶ ｸﾛ) FE
13 GGRD1110 1 NUT ナット AL
14 GGRD2020 1 HOLDER 受け AL
15 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
16 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
17 H21927 2 PIN, PARALLEL ピン 平行 2ﾟX 6 Bｼｭ(H8) OT
18 AGGRD8030 1 NEEDLE ニードル OT INT ﾟ0.58
19 AGGRD8040 1 NEEDLE ニードル OT INT ﾟ0.51
20 AGGRD8050 1 NEEDLE ニードル OT INT ﾟ0.72
21 AGGRD8060 1 NEEDLE ニードル OT INT ﾟ0.33
22 AGGRD8070 1 NEEDLE ニードル OT INT ﾟ0.41
23 AGGRD8080 1 NEEDLE ニードル OT INT ﾟ1.0
24 AGGRD8090 1 NEEDLE ニードル OT INT ﾟ0.9
25 AGGRD8100 1 NEEDLE ニードル OT INT ﾟ0.8
26 AGGRD8110 1 NEEDLE ニードル OT INT ﾟ0.3
27 AGGRD8120 1 NEEDLE ニードル OT INT ﾟ0.26
259
