PTS-XPFL-02JE - 第277页
Transport bracket for XY-SLIDE AGGWZ9040 XYスライド 搬送固定部品 AGGWZ9050 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 DNWZ1012 1 BKT, STOPPER ＢＫＴ ストッパ FE 2 H5300A 2 BOL…
1
2
3
4
5
6
7
8
9
10
11
12
13
14
AGGWZ9050
AGGWZ9040
276
PTS-XPFL-02JE
Transport bracket for XY-SLIDE AGGWZ9040
XYスライド 搬送固定部品 AGGWZ9050
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 DNWZ1012 1 BKT, STOPPER ＢＫＴ ストッパ FE
2 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
3 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
4 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
5 GGWZ0120 1 BKT, STOPPER ＢＫＴ ストッパ FE
6 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
7 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
8 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
9 GGWZ0130 1 BKT, STOPPER ＢＫＴ ストッパ FE
10 H5288A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
11 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
12 W1043A 1 WASHER, FLAT ワッシャ 平 4W- 4 FE
13 H5297A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
14 W1023A 1 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M/M FE
277
PTS-XPFL-02JE
1
1
2
3
2
3
4
5
6
4
5
6
7
8
8
9
10
11
9
10
11
12
13
14
15
13
14
15

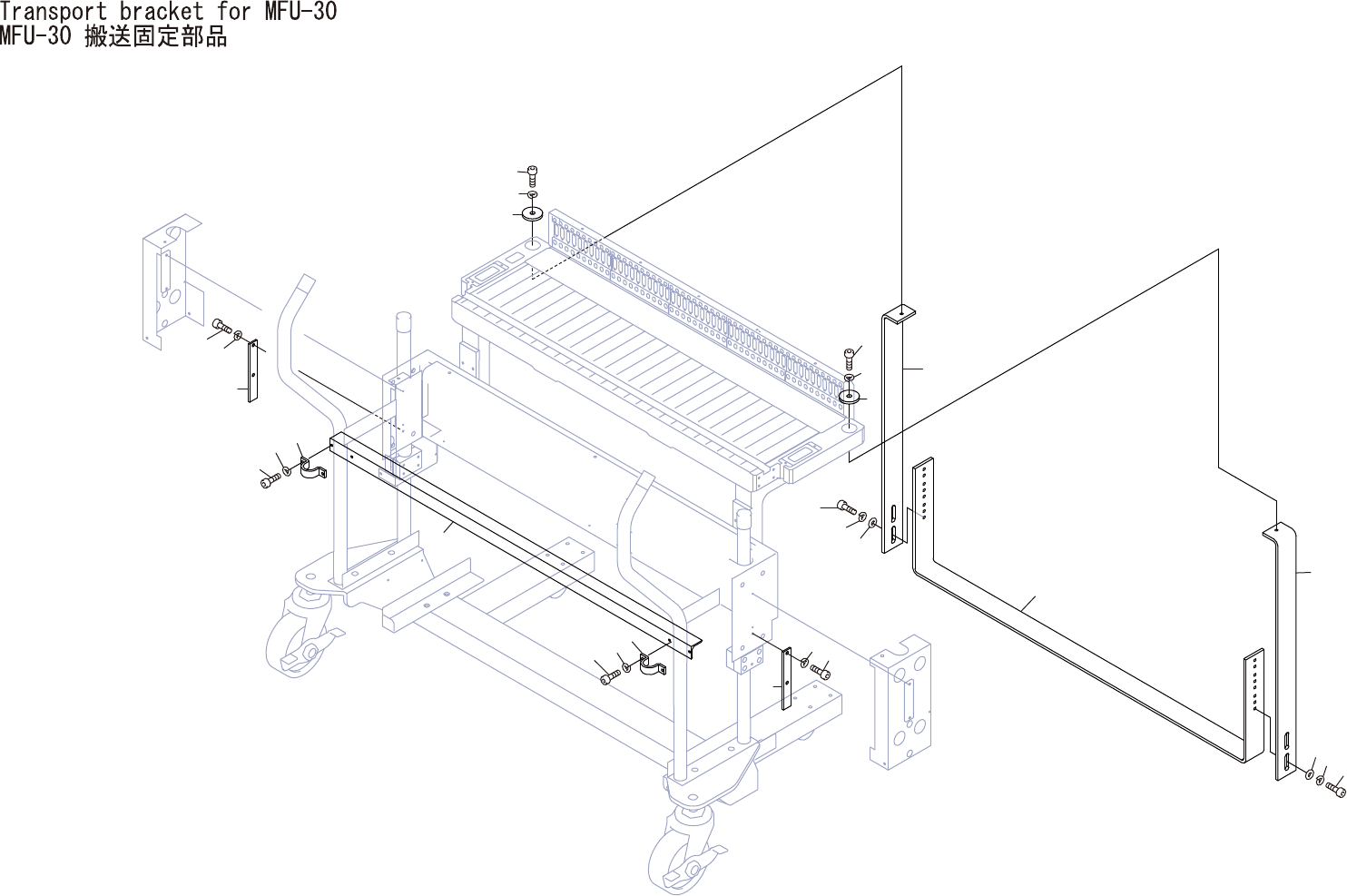

AGGWZ9060
278
PTS-XPFL-02JE
