BED 1/6 ベッド 1/6 AGGAB9002 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 DEAB1264 1 GUIDE, TAPE ガイド テープ F E 2 K5261T 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M05X015…
AA
BB
BB
AA
55
56
57
50
51
52
49
47
48
45
46
43
44
37
36
32
33
33
32
24
23
22
21
18
14
17
16
15
15
16
17
14
13
12
8
9
10
7
11
5
6
1
2
3
4
13
19
20
29
30
31
25
26
27
23
28
38
39
40
42
41
61,62,63
64
60
60
59
58
59
59
22
20
21
53
35
34
34
35
54
60
60
60
AGGAB9002
56
PTS-XPFL-02JE

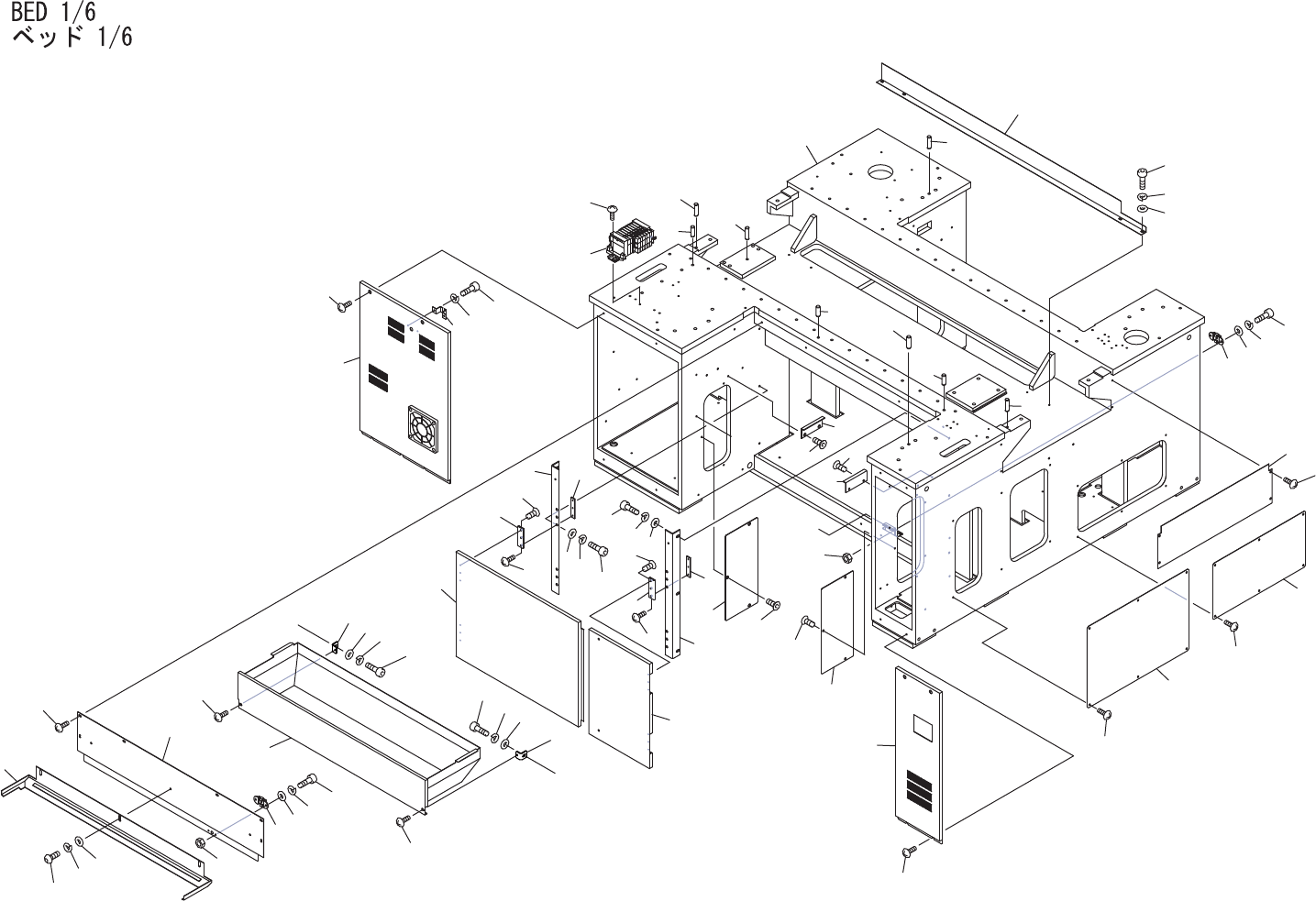

BED 1/6
ベッド 1/6 AGGAB9002
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 DEAB1264 1 GUIDE, TAPE ガイド テープ FE
2 K5261T 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M05X015 FE
3 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
4 W1044A 3 WASHER, FLAT ワッシャ 平 4W- 5 FE
5 DEAB1297 1 COVER, FRONT カバー フロント FE
6 K5172Y 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008(3ｶ ｼﾛ) FE
7 N1011C 1 NUT ナット TL-113-1 OT
8 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
9 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
10 W1041A 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
11 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
12 GGAB0022 1 DUCT ダクト FE
13 K5171W 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X006(3ｶ ｼﾛ) FE
14 GGPK0043 2 BKT ＢＫＴ FE
15 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
16 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
17 W1040T 2 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5)(3ｶ ｸﾛ) FE
18 GGEM2010 1 COVER カバー OT
19 GGEM2020 1 COVER カバー OT
20 T2124C 4 HINGE 蝶番 TH-TM-117 OT
21 K5172M 12 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X008(3ｶ ｼﾛ) FE
22 K5357M 12 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
23 GGAB0232 4 NUT ナット FE
24 GGAB0111 1 BKT ＢＫＴ FE
25 H5322A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
26 W1024A 3 WASHER, LOCK ワッシャ スプリング 6M/M FE
27 W1045A 3 WASHER, FLAT ワッシャ 平 4W- 6 FE
28 GGAB0101 1 BKT ＢＫＴ FE
29 H5322A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
30 W1024A 3 WASHER, LOCK ワッシャ スプリング 6M/M FE
31 W1045A 3 WASHER, FLAT ワッシャ 平 4W- 6 FE
32 DEAB3135 2 COVER, SIDE カバー サイド FE
33 K5361H 6 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X010 FE
34 GGAB0431 2 BKT, SUPPORT ＢＫＴ 支え FE
35 K5361H 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X010 FE
36 GGEM2070 1 COVER カバー OT
37 K5173B 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X010(3ｶ ｼﾛ) FE
38 GGEM2110 1 COVER カバー OT
57
PTS-XPFL-02JE
BED 1/6
ベッド 1/6 AGGAB9002
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 K5173B 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X010(3ｶ ｼﾛ) FE
40 GGAB0670 1 BKT ＢＫＴ FE
41 H5286A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
42 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
43 GGAB0422 1 COVER カバー FE
44 K5172Y 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008(3ｶ ｼﾛ) FE
45 GGAB0052 1 COVER カバー FE
46 K5172Y 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008(3ｶ ｼﾛ) FE
47 GGAB0763 1 COVER カバー FE
48 K5172Y 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008(3ｶ ｼﾛ) FE
49 N1011C 1 NUT ナット TL-113-1 OT
50 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
51 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
52 W1041A 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
53 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
54 GGAB0442 1 COVER カバー FE
55 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
56 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
57 W1044A 4 WASHER, FLAT ワッシャ 平 4W- 5 FE
58 GGAB0268 1 BED ベッド FE
59 H2095S 3 PIN, PARALLEL ピン 平行 ﾟ8X30 Bｼｭ OT
60 H2095K 5 PIN, PARALLEL ピン 平行 8ﾟX20 Aｼｭ OT
61 GGPI0021 1 VALVE UNIT バルブユニット OT
62 GGPI0121 1 VALVE UNIT バルブユニット OT
63 GGPI0190 1 VALVE UNIT バルブユニット OT
64 K5173B 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X010(3ｶ ｼﾛ) FE
58
