PTS-XPFL-02JE - 第59页
This page intentionally blank. 59 PTS-XPFL-02JE
BED 1/6
ベッド 1/6 AGGAB9002
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 K5173B 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X010(3ｶ ｼﾛ) FE
40 GGAB0670 1 BKT ＢＫＴ FE
41 H5286A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
42 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
43 GGAB0422 1 COVER カバー FE
44 K5172Y 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008(3ｶ ｼﾛ) FE
45 GGAB0052 1 COVER カバー FE
46 K5172Y 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008(3ｶ ｼﾛ) FE
47 GGAB0763 1 COVER カバー FE
48 K5172Y 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008(3ｶ ｼﾛ) FE
49 N1011C 1 NUT ナット TL-113-1 OT
50 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
51 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
52 W1041A 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
53 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
54 GGAB0442 1 COVER カバー FE
55 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
56 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
57 W1044A 4 WASHER, FLAT ワッシャ 平 4W- 5 FE
58 GGAB0268 1 BED ベッド FE
59 H2095S 3 PIN, PARALLEL ピン 平行 ﾟ8X30 Bｼｭ OT
60 H2095K 5 PIN, PARALLEL ピン 平行 8ﾟX20 Aｼｭ OT
61 GGPI0021 1 VALVE UNIT バルブユニット OT
62 GGPI0121 1 VALVE UNIT バルブユニット OT
63 GGPI0190 1 VALVE UNIT バルブユニット OT
64 K5173B 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X010(3ｶ ｼﾛ) FE
58
PTS-XPFL-02JE
This page intentionally blank.
59
PTS-XPFL-02JE

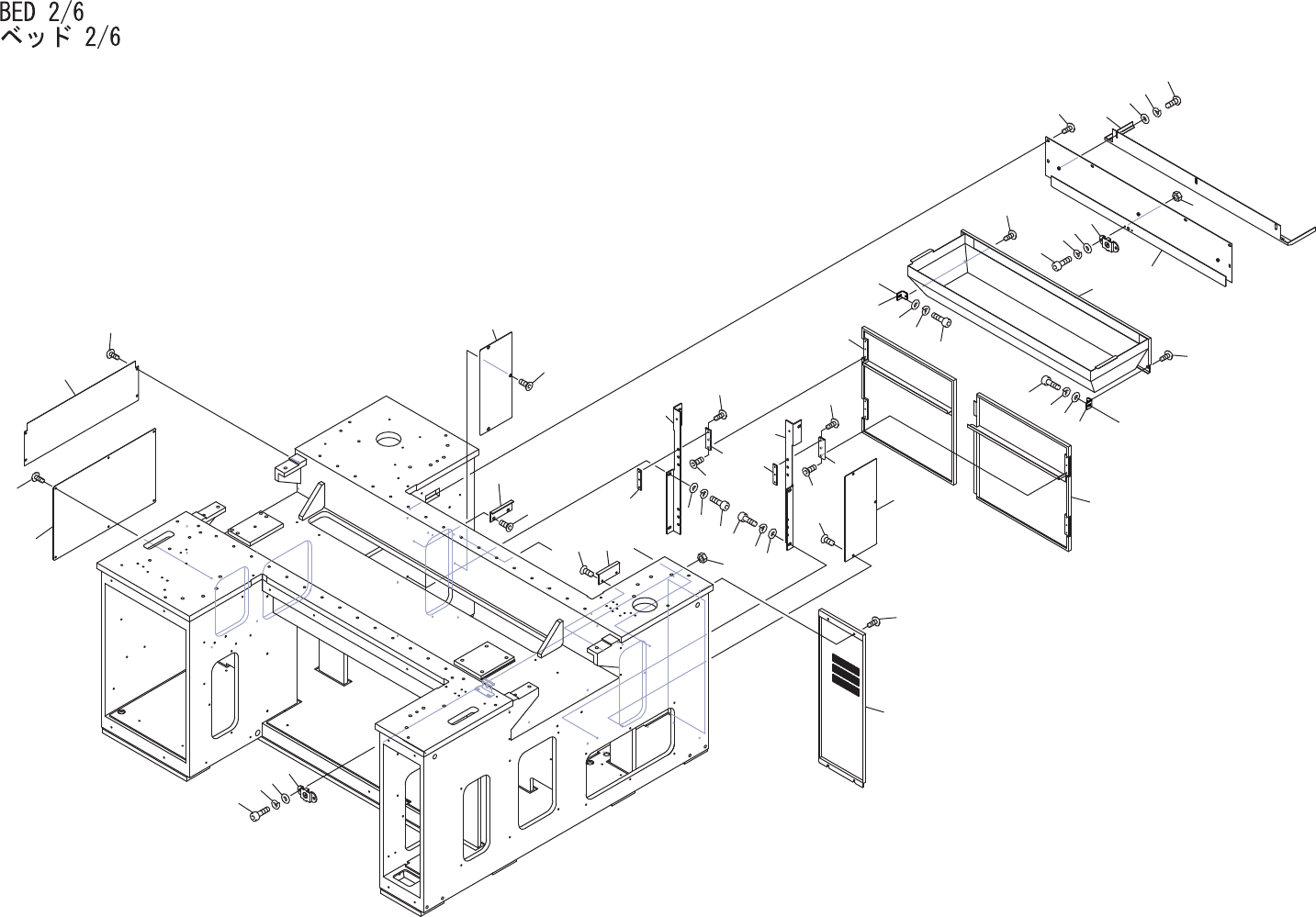

BB
AA
AA
BB
36
35
30
28
33
32
31
31
32
33
25
25
16
27
24
26
20
27
23
22
21
17
18
19
15
13
12
9
10
11
11
5
8
7
6
4
3
1
2
10
15
14
26
14
24
30
29
34
39
40
41
38
37
42
35
43
46
45
44
AGGAB9002
60
PTS-XPFL-02JE
