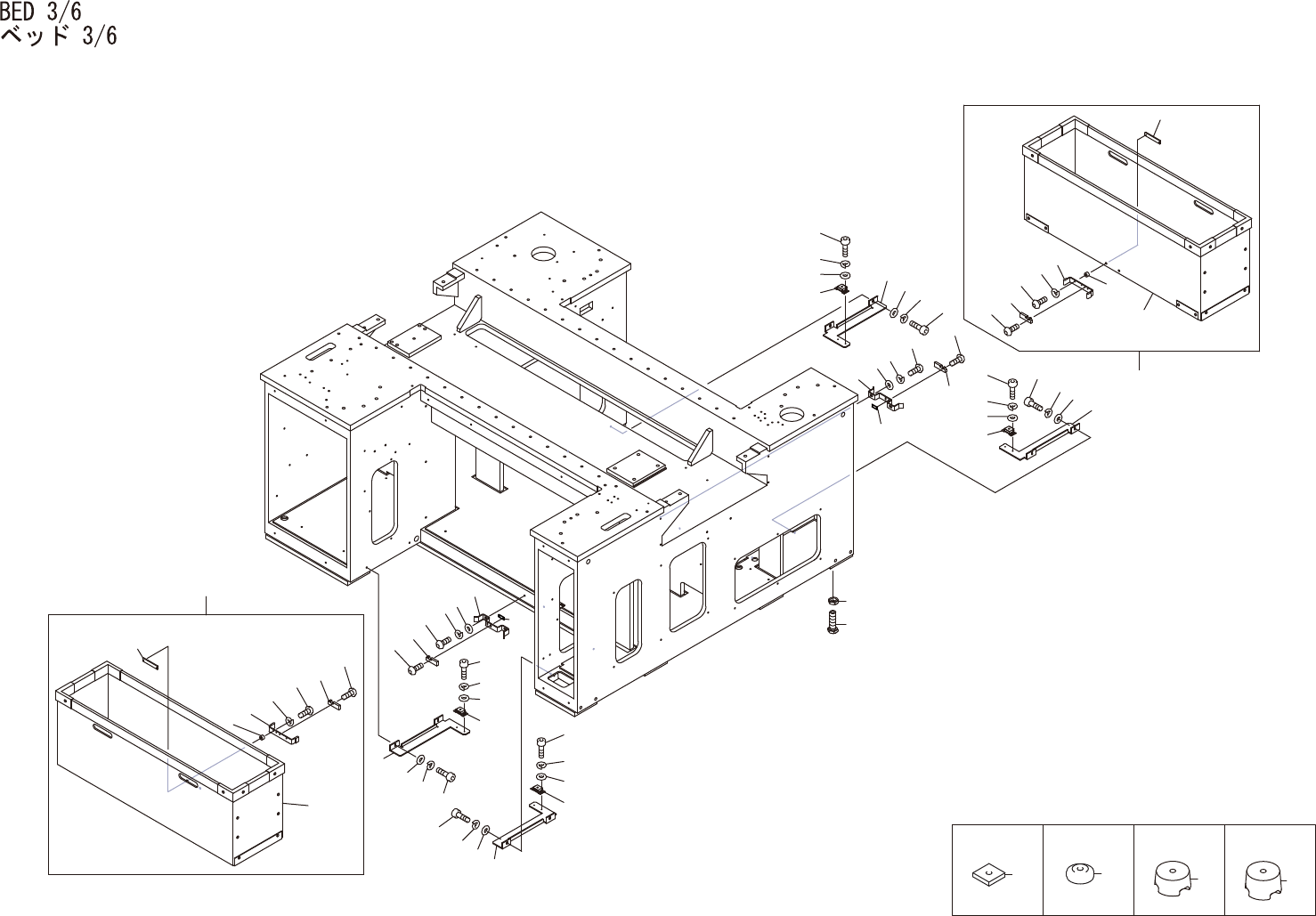

BED 2/6
ベッド 2/6 AGGAB9002
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
40 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
41 W1041A 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
42 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
43 DEAB1264 1 GUIDE, TAPE ガイド テープ FE
44 K5261H 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M05X012 FE
45 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
46 W1040W 3 WASHER, FLAT ワッシャ 平 6M/MX1.6X12.5(1W-6)(3ｶ ｸﾛ) FE
