A A B B VIEW VIEW A A B B 60 53 52 1 5 8 7 6 2 3 4 9 10 12 13 14 51 31 27 36 37 17 44 45 54 56 55 57 58 59 64 61 62 63 66 67 65 28 16 48 29 30 24 31 33 34 35 29 18 19 20 21 22 23 32 38 39 46 47 40 38 29 43 42 41 27 26 25…
This page intentionally blank.
69
PTS-XPFL-02JE
AA
BB
VIEWVIEW AA
BB
60
53
52
1
5
8
7
6
2
3
4
9
10
12
13
14
51
31
27
36
37
17
44
45
54
56
55
57
58
59
64
61
62
63
66
67
65
28
16
48
29
30
24
31
33
34
35
29
18
19
20
21
22
23
32
38
39
46
47
40
38
29
43
42
41
27
26
25
49
50
11
14
15
AGGAB9002
70
PTS-XPFL-02JE

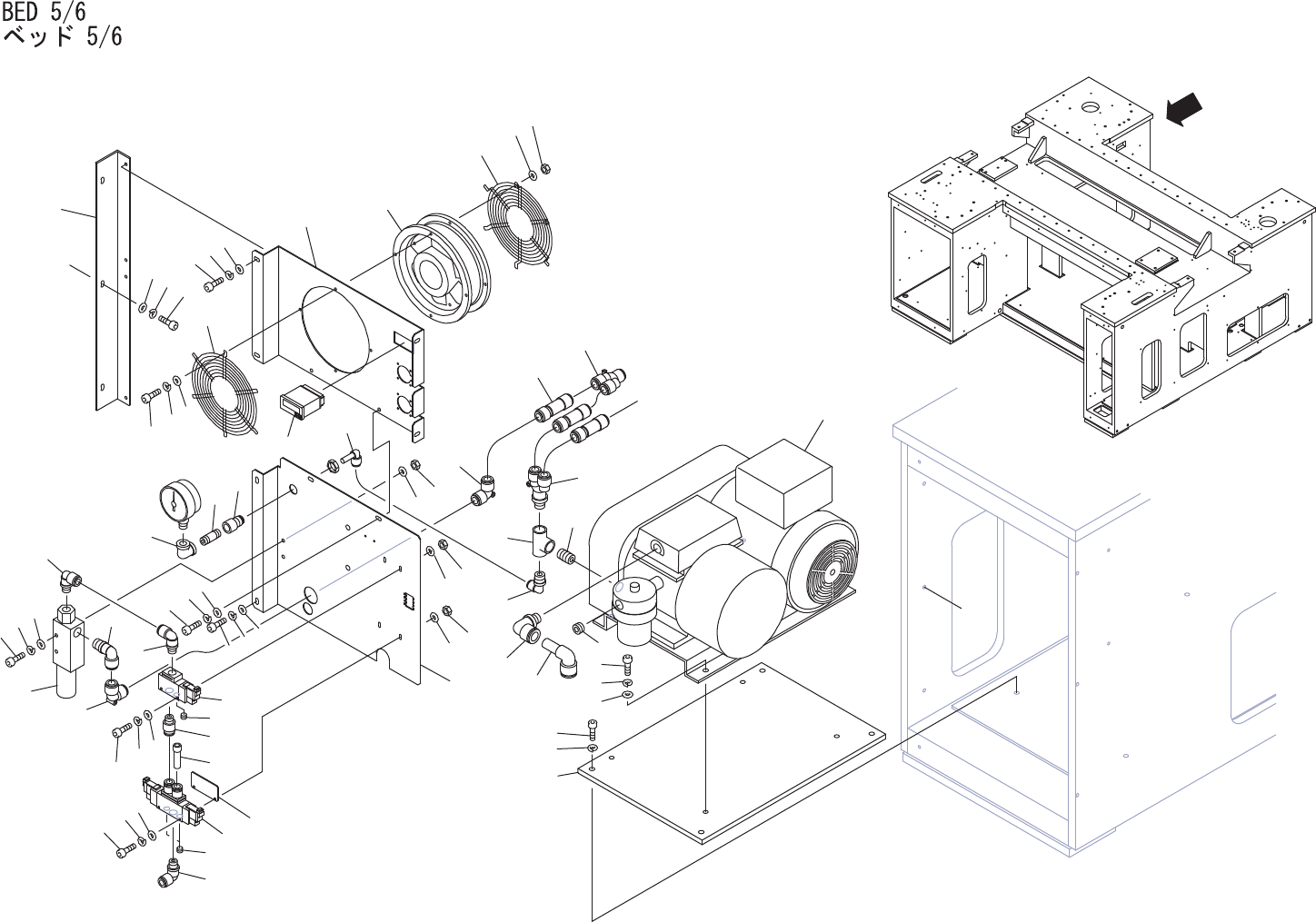

BED 5/6
ベッド 5/6 AGGAB9002
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGAB0152 1 BKT ＢＫＴ FE
2 H5300A 3 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
3 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
4 W1044A 3 WASHER, FLAT ワッシャ 平 4W- 5 FE
5 GGAB0162 1 PANEL パネル FE
6 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
7 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
8 W1044A 4 WASHER, FLAT ワッシャ 平 4W- 5 FE
9 K1082F 1 COVER, FAN カバー ファン 109-320 OT
10 H3012C 1 FAN ファン 109E1724H502 OT
11 K1082D 1 COVER, FAN カバー ファン 109-319 OT
12 H5296L 4 BOLT, HEX SOCKET ボルト 六角穴 M04X065 FE
13 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
14 W1040S 8 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
15 N10796 4 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
16 K10403 1 COUNTER カウンタ H7ET-NV-300 OT
17 GGAB0173 1 COVER カバー FE
18 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
19 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
20 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
21 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
22 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
23 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
24 A4150C 1 EJECTOR エジェクタ CV-20HS OT
25 H5307A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X040 FE
26 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
27 W1040T 4 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5)(3ｶ ｸﾛ) FE
28 N10797 2 NUT, HEX ナット 六角 M05(3ｶ ｸﾛ) FE
29 Y3080A 3 UNION, ELBOW ユニオン エルボ KQ2L10-02S OT
30 Y3081D 1 UNION, ELBOW ユニオン エルボ KQ2L12-03S OT
31 A40684 2 ELBOW エルボ KQ2L12-00 OT
32 H1124D 1 VALVE, SOL バルブ ＳＯＬ VQZ342-5M-02 OT
33 H5282A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X030 FE
34 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
35 W1040R 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
36 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
37 N10795 2 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
38 H3146C 3 PLUG プラグ MSWTK1 OT
