COVER 2/8 カバー 2/8 AGGAK9002 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 75 GGAK0801 2 BKT, STOPPER ＢＫＴ ストッパ FE 76 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE 77…
COVER 2/8
カバー 2/8 AGGAK9002
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
39 GGAK2014 1 BKT ＢＫＴ FE
39.1 N1080A 1 NUT, HEX ナット 六角 M4P=0.7 FE
40 GGAK2881 1 DOG ドッグ FE
41 GGAK1941 1 BKT ＢＫＴ FE
42 GGAK3390 1 BLOCK ブロック AL
43 H5511H 2 BOLT ボルト SSH-M4X12 OT
44 S3193X 1 SW, LIMIT ＳＷ リミット D4DS-K5 OT
45 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
46 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
47 GGAK2042 1 COVER カバー FE
48 K5257T 7 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X020 FE
49 N10796 7 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
50 W1022A 14 WASHER, LOCK ワッシャ スプリング 4M/M FE
51 W1043A 7 WASHER, FLAT ワッシャ 平 4W- 4 FE
52 GGAK1891 1 BKT ＢＫＴ FE
53 K5172K 7 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005(3ｶ ｼﾛ) FE
54 S3110Y 2 SW, PROXIMITY ＳＷ 近接 GXL-15FLU-C2 OT
55 K5256G 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X012 FE
56 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
57 W1040R 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
58 GGAK2870 2 BKT ＢＫＴ FE
59 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
60 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
61 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
62 GGAK2860 1 BKT ＢＫＴ FE
63 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
64 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
65 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
66 GGAK2850 1 BKT ＢＫＴ FE
67 W1088S 2 WASHER ワッシャ WSSB20-6-2 OT
68 S3017G 2 STOPPER ストッパ AZXHC20-20-M5 OT
69 K1138S 2 COLLAR カラー AZC5 OT
70 H5304A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X025 FE
71 N10797 2 NUT, HEX ナット 六角 M05(3ｶ ｸﾛ) FE
72 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
73 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
74 S3017C 2 STOPPER ストッパ TM-180-303 OT
82
PTS-XPFL-02JE
COVER 2/8
カバー 2/8 AGGAK9002
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
75 GGAK0801 2 BKT, STOPPER ＢＫＴ ストッパ FE
76 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
77 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
78 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
79 M1013T 2 MAGNET CATCH マグネットキャッチ TL-273(NO.2) OT
80 GGAK1361 4 WASHER ワッシャ FE
81 H5277A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
82 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
83 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
83
PTS-XPFL-02JE

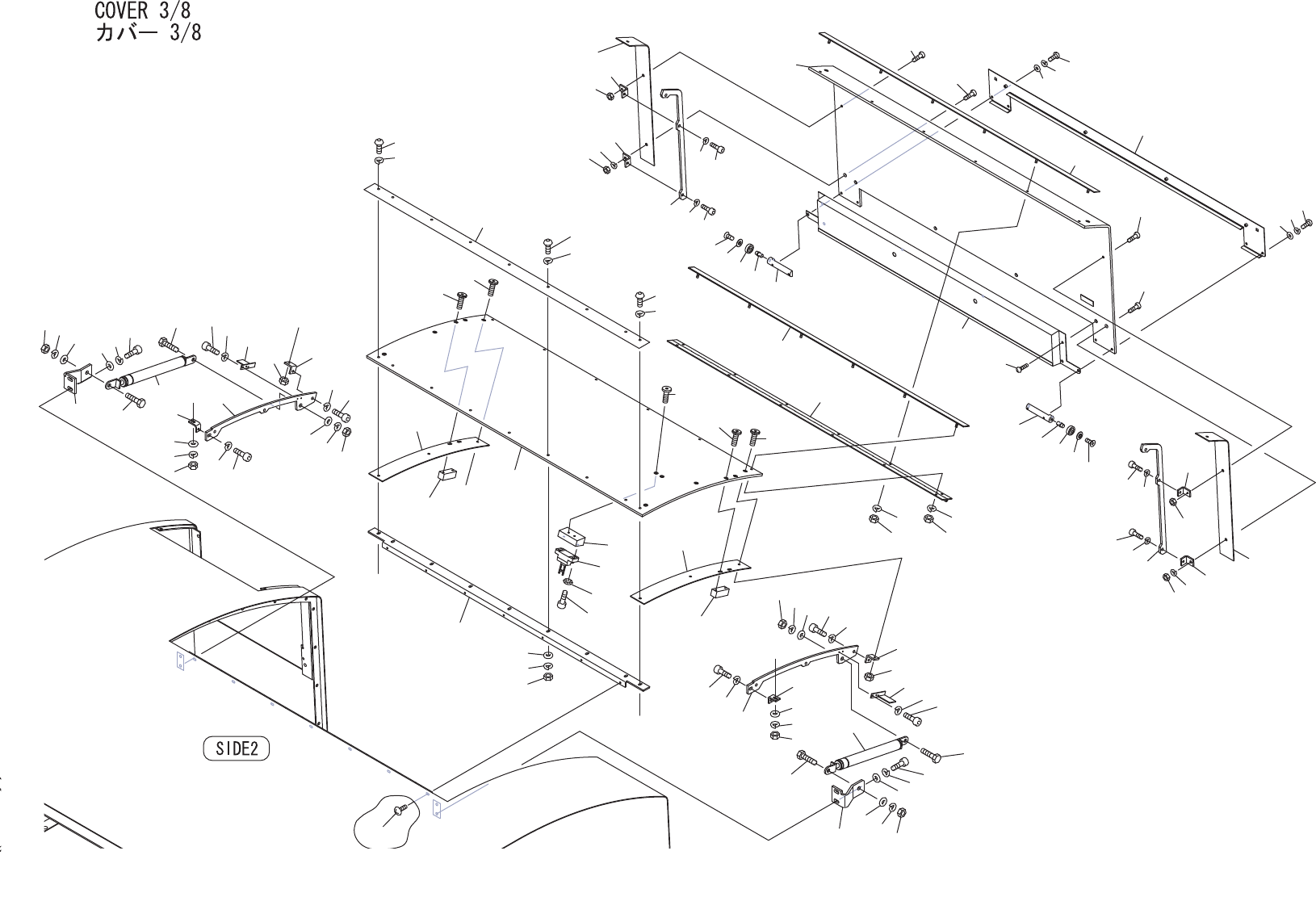

BB
AA
BB
AA
CC
CC
74
75
53
67
67
69
69
77
78
79
63
62
60
61
54
58
57
62
63
61
60
54
57
58
77
78
79
71
53
51
52
55
59
68
66
64
52
59
55
51
70
64
66
68
56
72
56
73
76
33
33
43
44
24
24
5
5
2
3
4
8
7
9
6
2
4
3
6
8
9
7
6
6
47
19
20
16
14
15
16
17
25
23
22
8
9
7
8
9
7
27
29
19
20
15
16
17
22
23
25
35
36
37
38
11
12
11
12
28
29
30
1
13
18
21
10
26
31
32
48
46
41
42
39
34
32
21
45
18
13
40
16
14
AGGAK9002
84
PTS-XPFL-02JE
