PTS-XPFL-02JE - 第98页
A A D D B B B B C C C C A A A A D D ST ANDARD FEEDER SET T ABLE OPTION OPTION 18 51 26 25 34 24 27 62 30 46 55 51 63 16 52 33 13 59 57 56 36 37 28 29 54 31 32 31 32 15 14 17 20 19 22 23 34 47 48 50 49 47 48 50 49 74 75 7…
COVER 6/8
カバー 6/8 AGGAK9002
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGAK2092 1 BKT ＢＫＴ FE
2 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
3 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
4 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
5 GGAK2071 1 COVER, WIRING カバー 配線 FE
6 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
7 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
8 GGAK3250 1 BKT ＢＫＴ FE
9 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
10 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
11 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
12 GGAK3191 1 BKT ＢＫＴ FE
13 GGAK0671 2 PANEL, OPERATION パネル 操作 PL
14 K5357M 24 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
15 GGAK0690 4 SPACER スペーサ PL
16 GGAK1322 2 BKT ＢＫＴ FE
17 H5298A 8 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
18 W1023A 8 WASHER, LOCK ワッシャ スプリング 5M/M FE
19 GGAK1331 2 BKT ＢＫＴ FE
20 H5287A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
21 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M FE
22 . 2 SW ＳＷ LA3F-32C24W OT
23 . 2 SW ＳＷ LA3L-M1C14G OT
24 . 2 SW ＳＷ LA3L-M1C24G OT
25 . 2 SW ＳＷ LA3B-M1C1LY OT
26 . 2 SW ＳＷ LA3L-M1C14G OT
27 . 2 SW ＳＷ XA1EBV303RH ZB6AS834 ZB6E2B OT
97
PTS-XPFL-02JE
AA
DD
BB
BB
CC
CC
AA
AA
DD
STANDARD
FEEDER SET TABLE OPTION
OPTION
18
51
26
25
34
24
27
62
30
46
55
51
63
16
52
33
13
59
57
56
36
37
28
29
54
31
32
31
32
15
14
17
20
19
22
23
34
47
48
50
49
47
48
50
49
74
75
73
53
38
61
21
64
60
58
35
40
41
42
39
43
30
44
45
66
68
67
71
70
69
65
81
33
72
76
79
78
77
77
78
79
80
4
3
2
4
3
2
8
9
7
6
11
12
10
1
85
86
5
82
83
84
87
87
AGGAK9002
98
PTS-XPFL-02JE

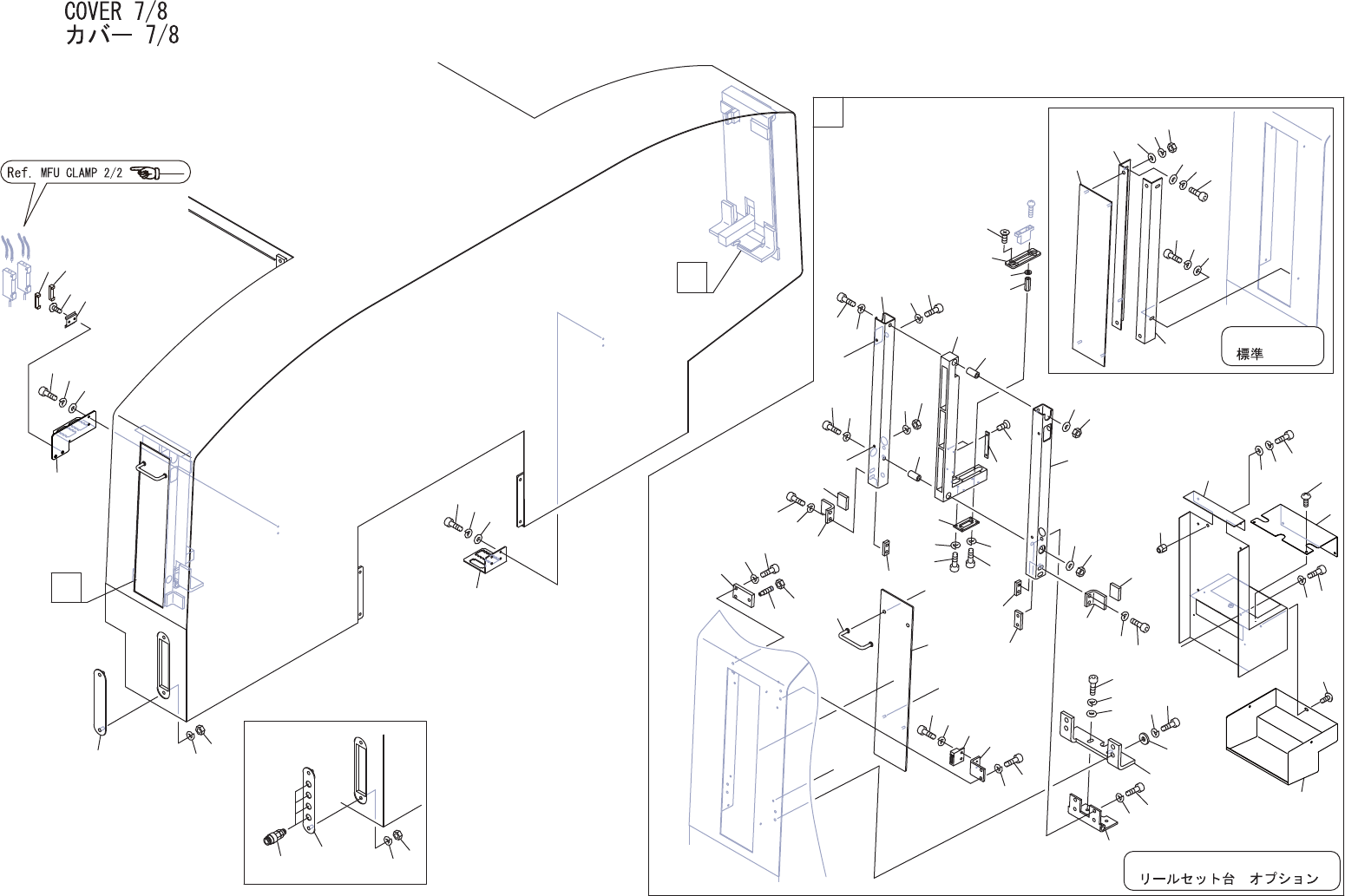

COVER 7/8
カバー 7/8 AGGAK9002
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGAK3340 1 BKT ＢＫＴ FE
2 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
3 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
4 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
5 GGAK3191 1 BKT ＢＫＴ FE
6 K11576 4 COUPLER カプラ KK3S-04E OT
7 GGAK2930 1 COVER 蓋 FE
8 N10797 2 NUT, HEX ナット 六角 M05(3ｶ ｸﾛ) FE
9 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
10 GGAK2940 1 COVER, BLIND 蓋 盲 FE
11 N10797 2 NUT, HEX ナット 六角 M05(3ｶ ｸﾛ) FE
12 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
13 GGAK2350 2 BKT ＢＫＴ FE
14 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
15 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
16 S3017N 2 STOPPER ストッパ USS5-15 OT
17 N1084B 2 NUT, HEX ナット 六角 M05 3ｼｭ(3ｶ ｸﾛ) FE 16-ACC
18 GGAK2340 2 BKT ＢＫＴ FE
19 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
20 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
21 M1011L 2 MAGNET CATCH マグネットキャッチ TL-105S OT
22 H5268Z 4 BOLT, HEX SOCKET ボルト 六角穴 M02.5X008 FE
23 W1020H 4 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
24 T5000E 2 HANDLE 取手 RD5-55S-5 OT
25 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
26 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
27 GGAK2290 2 COVER カバー FE
28 N10795 4 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
29 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
30 GGAK2360 4 BKT ＢＫＴ FE
31 H5298A 8 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
32 W1023A 8 WASHER, LOCK ワッシャ スプリング 5M/M FE
33 GGAK2370 4 STOPPER ストッパ PL
34 GGAK2480 4 NUT ナット FE
35 GGAK2391 2 HINGE ヒンジ OT
36 H5300A 8 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
37 W1023A 8 WASHER, LOCK ワッシャ スプリング 5M/M FE
38 GGAK2440 4 NUT ナット FE
99
