INS-HDCLN-002S0 2. 概述
工作头自动清洗机使用说明书 5
2. 概述
此处，说明工作头自动清洗机的概要和使用时的注意事项。

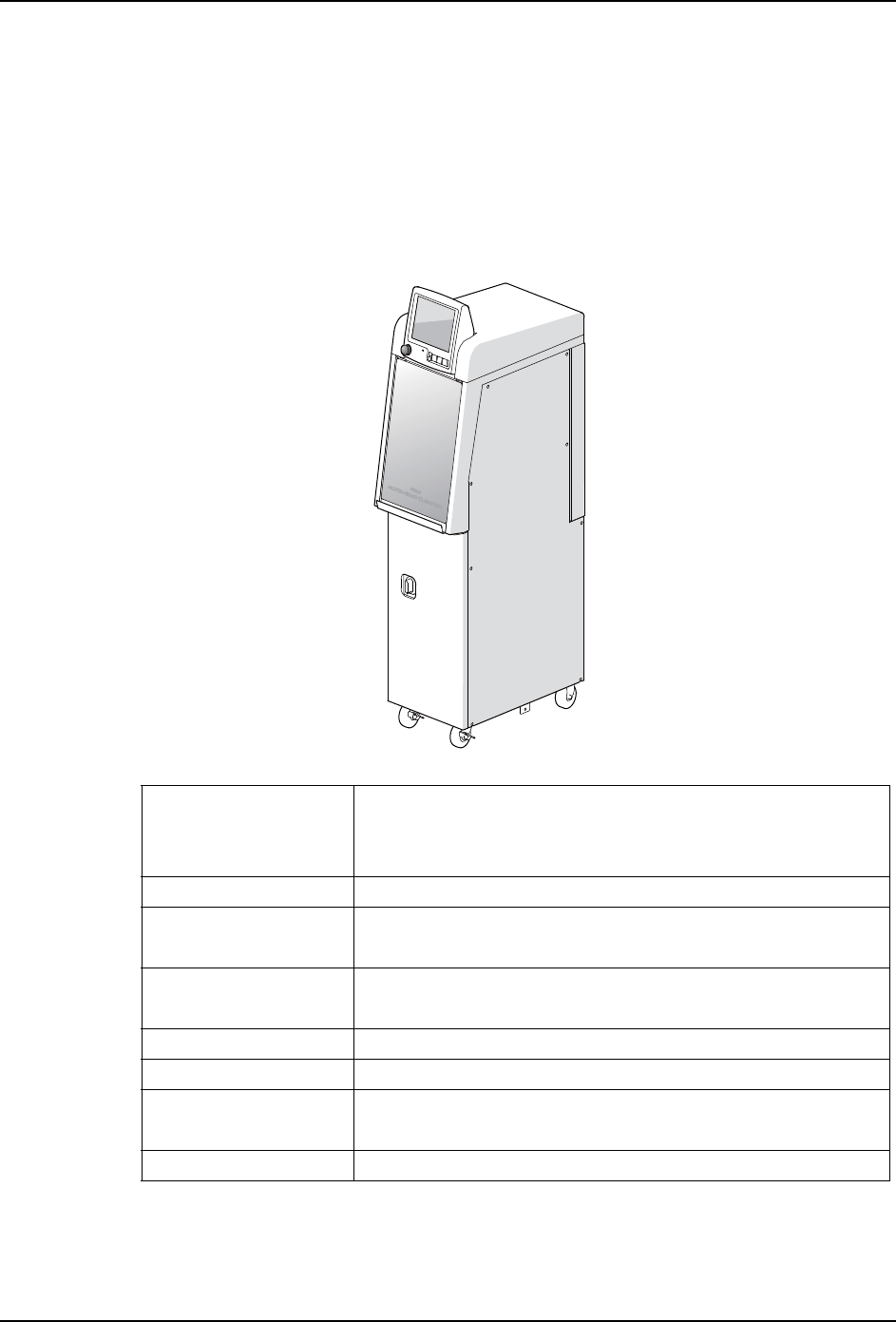

2.1 概要
工作头自动清洗机是进行贴装工作头清洗的装置。并且，能够将清洗结果显示在装置的操作
画面上。
清洗工作头时，可以选择通过压缩空气来清洗和使用油来清洗。
对象工作头 H04、 H04S
H08(Q)、 H08M(Q)
H12、 H12S(Q)、 H12HS(Q)、 V12、 H24
油品种 氟化溶剂 （氟化油和溶剂的混合物） : 本公司型号 A60614
工作头的清洗周期
空气清洗：1个月1次 （700小时）
油清洗：3个月1次 （2,100小时）
清洗时间
空气清洗：8分钟以内 （包括检查时间）
油清洗 ： 21 分钟以内 （包括检查时间）
装置尺寸 355 mm(W) x 679mm(L) x 1,410 mm(H)
装置重量 110 kg
电源
电压 ： AC 200V ～ 230V， 三相电源
电源容量 ： 0.6 kVA
气源 压缩空气 0.4MPa
01NST-1861
2. 概述 INS-HDCLN-002S0
6 工作头自动清洗机使用说明书
2.2 使用时的注意事项
1. 使用油来清洗贴装工作头的时候，请使用本公司指定的油。
2. 机器内的调节器在出厂前已进行了压力调整。请不要随意调整压力。
3. 对于没有进行定期清扫的贴装工作头，旋转式吸嘴头内部会堆积大量的灰尘，甚至中心
轴内部有可能进入异物。
对于这样的工作头，因以下的原因，使用空气清洗则达不到充分的清洗效果。此时，请
进行油清洗。
a.升降杆动作过紧，或者升降杆不动作
b.R 轴动作过紧
4. 清洗贴装工作头时，或者工作头清洗机与贴装工作头正在通信时，清洗单元的门被锁定
了。请不要蛮力打开被锁定的门。否则，门有可能损坏。
