3. 各部分的名称 INS-HDCLN-002S0 10 工作头自动清洗机使用说明书 3.3.2 操作画面 在操作画面上，除了显示作业菜 单和作业向导以外，还显示 工作头清洗机的清洗结果等 。 另外，画面的下方是表示工作头 清洗机状态的区域。 Ver V1.00： 控制软件的版本。 [Inspection pas s mode]: 在检查关闭模式下运转时被显示。此显示时，则不进行清洗后的吸 嘴检查。 13.18(L/min) ： 表示工…
INS-HDCLN-002S0 3. 各部分的名称
工作头自动清洗机使用说明书 9

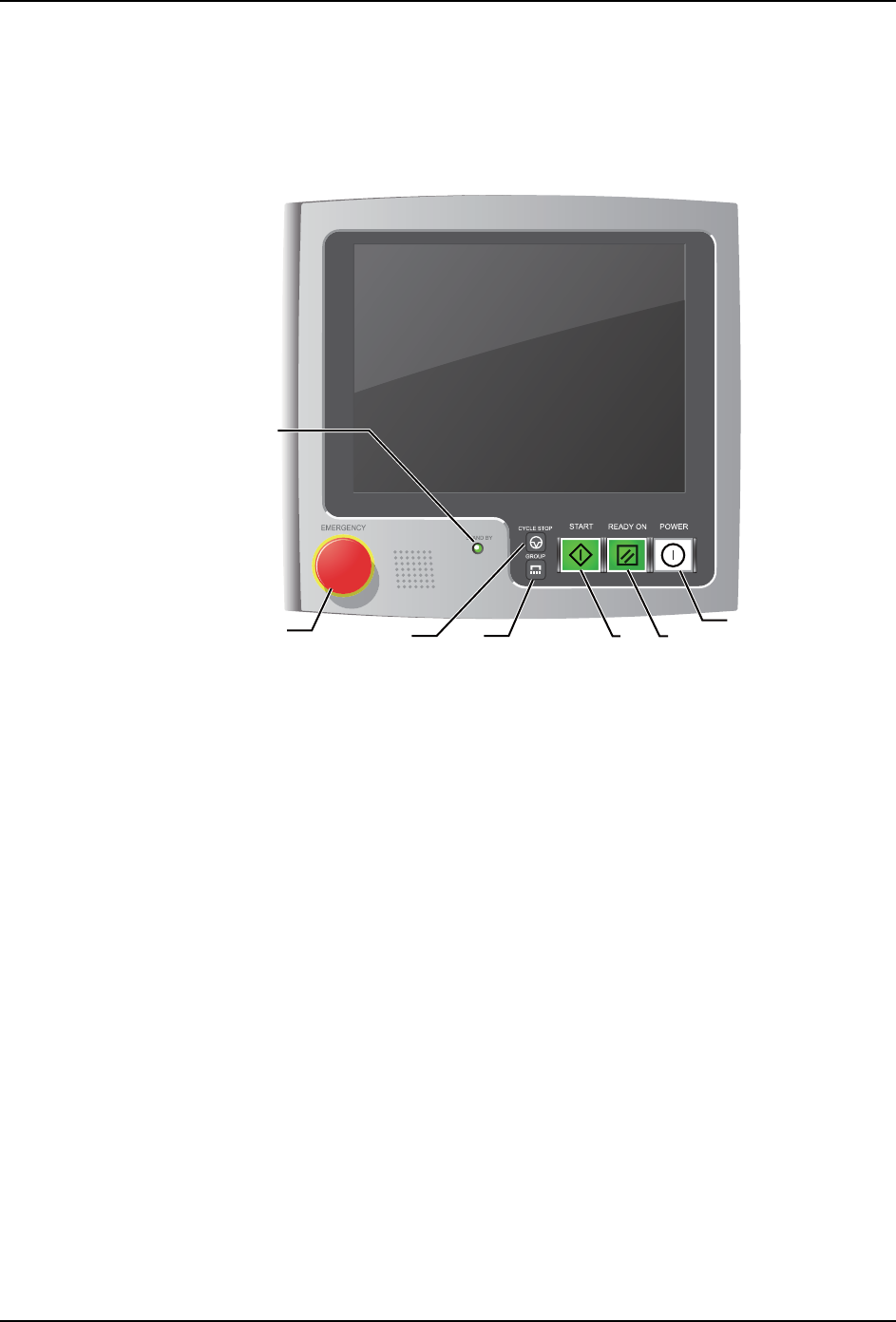

3.3 操作面板
操作面板由操作按钮和操作画面所组成。
3.3.1 操作按钮
1 POWER 按钮
2 READY ON 按钮
3 START 按钮
4 GROUP 按钮
5 CYCLE STOP 按钮
6 EMERGENCY 按钮
7 STANDBY 灯
01NST-1864
1
24
6
7
35
3. 各部分的名称 INS-HDCLN-002S0
10 工作头自动清洗机使用说明书

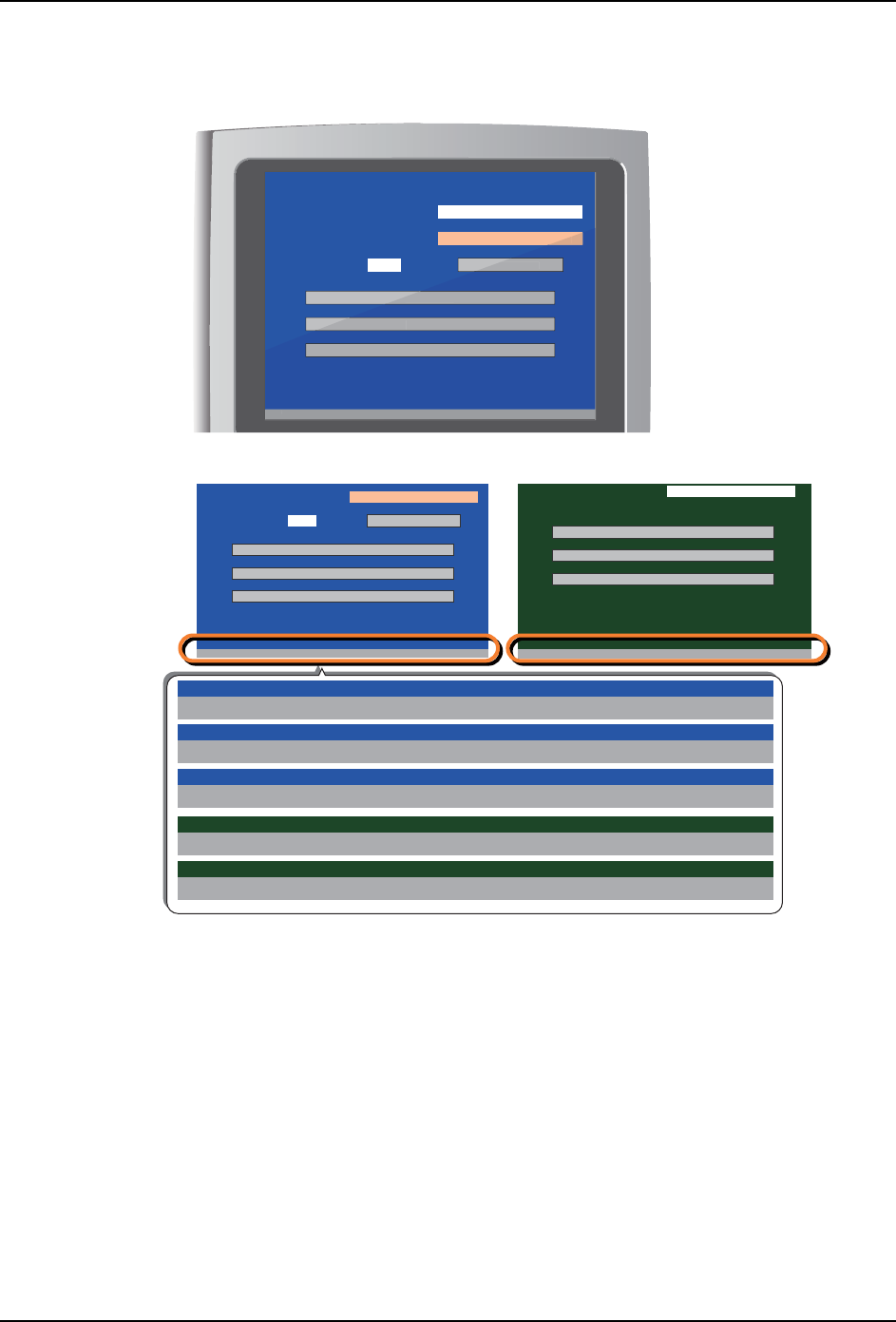

3.3.2 操作画面
在操作画面上，除了显示作业菜单和作业向导以外，还显示工作头清洗机的清洗结果等。
另外，画面的下方是表示工作头清洗机状态的区域。
Ver V1.00：
控制软件的版本。
[Inspection pass
mode]:
在检查关闭模式下运转时被显示。此显示时，则不进行清洗后的吸
嘴检查。
13.18(L/min) ： 表示工作头内部不通畅状态时的空气流量。此数值在检查关闭模式
以外时被显示。（13.18 是参考值。）
[
Not acquired]：
未取得空气流量和空气压力时被显示。
[Filter exchange
notice] ：
表示处在过滤器的更换周期。
[Filter exchange device
stop] ：
表示需要进行过滤器更换。在没有更换之前，不能进行工作头清
洗。
[Cover open] ： 在正面盖罩敞开时被显示。
[Cover lock] ： 正面盖罩被锁定时被显示。
[Emergency stop] ： EMERGENCY 按钮被按下时被显示。
01NST-1865E
[ Menu ]
V3.00 [ Filter exchange notice ]
Head serial number
Cleaning count
123 / 999
Filter exchange guidance Filter exchange machine stop
S/N
Counter reset
Air cleaning
Oil cleaning
Cleaning preparation details
V3
.
00
[
Fi
l
ter exc
h
ange notice
]
stop
Counter reset
Air cleaning
Oil cleanin
g
C
leanin
g
preparation details
V3.00 [ Filter exchange notice ]
Cleaning count
123 / 999
Filter exchange guidance Filter exchange machine stop
Counter reset
Air cleaning
Oil cleaning
Cleaning preparation details
01NST-1866E
Ver V1.00
[Inspection pass mode] [Filter exchange machine stop] [Cover open] [Emergency stop]
Ver V1.00
13.18(L/min) [Filter exchange notice] [Cover lock] [Emergency stop]
Ver V1.00
[Not acquired]
Ver V1.00
[Not acquired]
Ver V1.00
V3.00 [ Filter exchange notice ]
Head serial number S/N
Cleaning
Inspection
Settings
22 (kPa) [Filter exchange notice] [Cover lock] [Emergency stop]
INS-HDCLN-002S0 3. 各部分的名称
工作头自动清洗机使用说明书 11
22(kPa) ： 表示工作头内部不通畅状态时的空气压力。操作画面处在工程师模
式时被显示。（22 是参考值。）
[
Not acquired] ：
在未取得工作头内部不通畅状态时的空气压力时被显示。
