4.2 电源线的连接
外部供应电压是 AC200V ～ 230V。
电源容量是 0.6 kVA。 必须连接到此容量以上的电源。
电路保护器的额定切断容量是 14 kA。
出于安全考虑，请将满足以下规格的漏电开关设置到供电侧 （工厂）上。
·电缆尺寸：AWG 14 以上 （2.0 mm
2
以上）
·合适的压着端子：圆端子 φ5
·端子台旋紧力矩：2.0 Nm

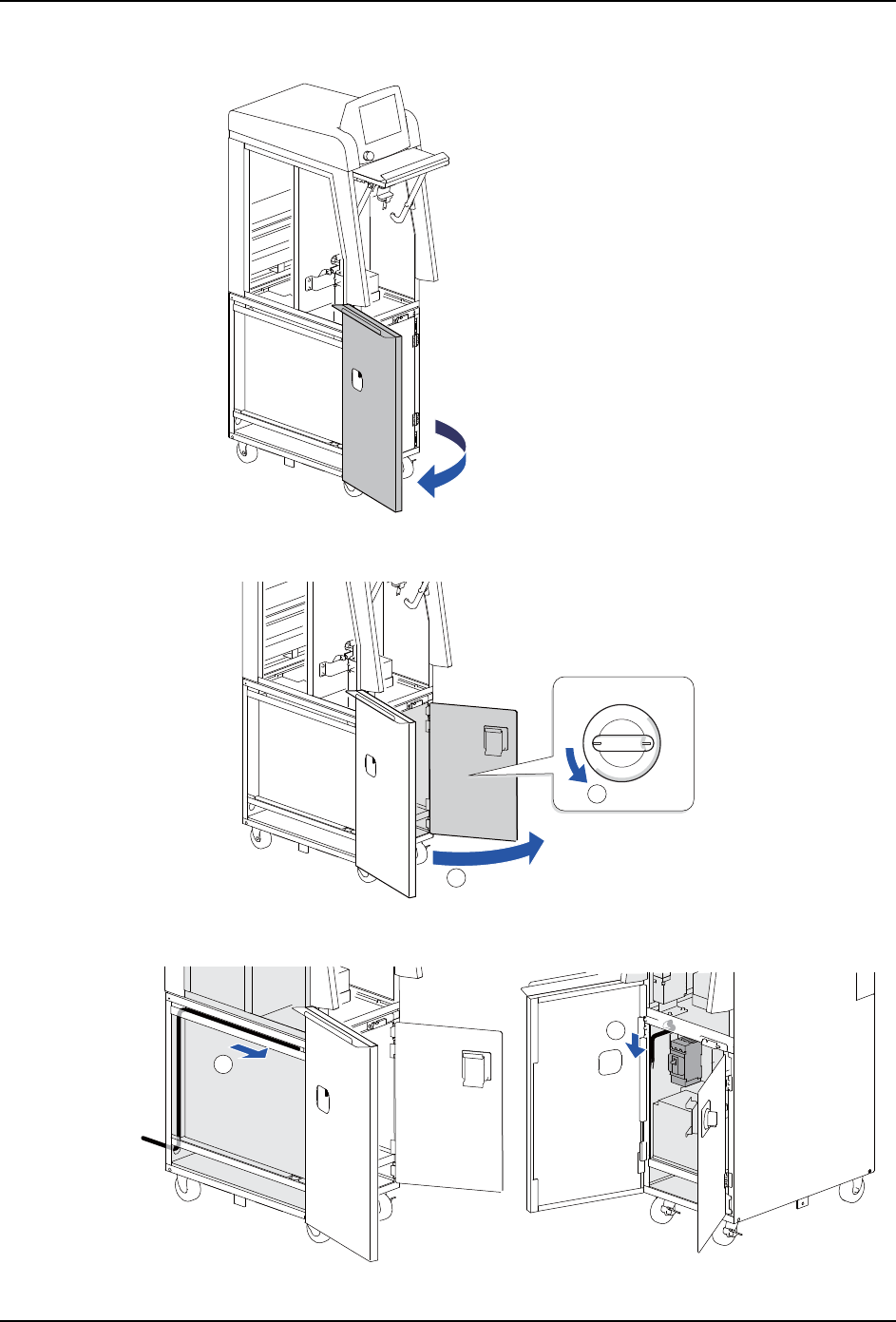

1. 请拆下左侧面的盖罩。
2. 打开正面门。
危险
作业前，请确认电源已切断，电源线中不存在电流。
01NST-1868
01NST-2660
INS-HDCLN-002S0 4. 安装
工作头自动清洗机使用说明书 17
3. 打开下侧的盖罩。
4. 打开内侧的盖罩。将处在 OFF 位置的主开关向左转到底，打开盖罩。
5. 将电源线布线到主开关处。
01NST-2661
01NST-2650
1
2
01NST-1941
1
2
4. 安装 INS-HDCLN-002S0
18 工作头自动清洗机使用说明书

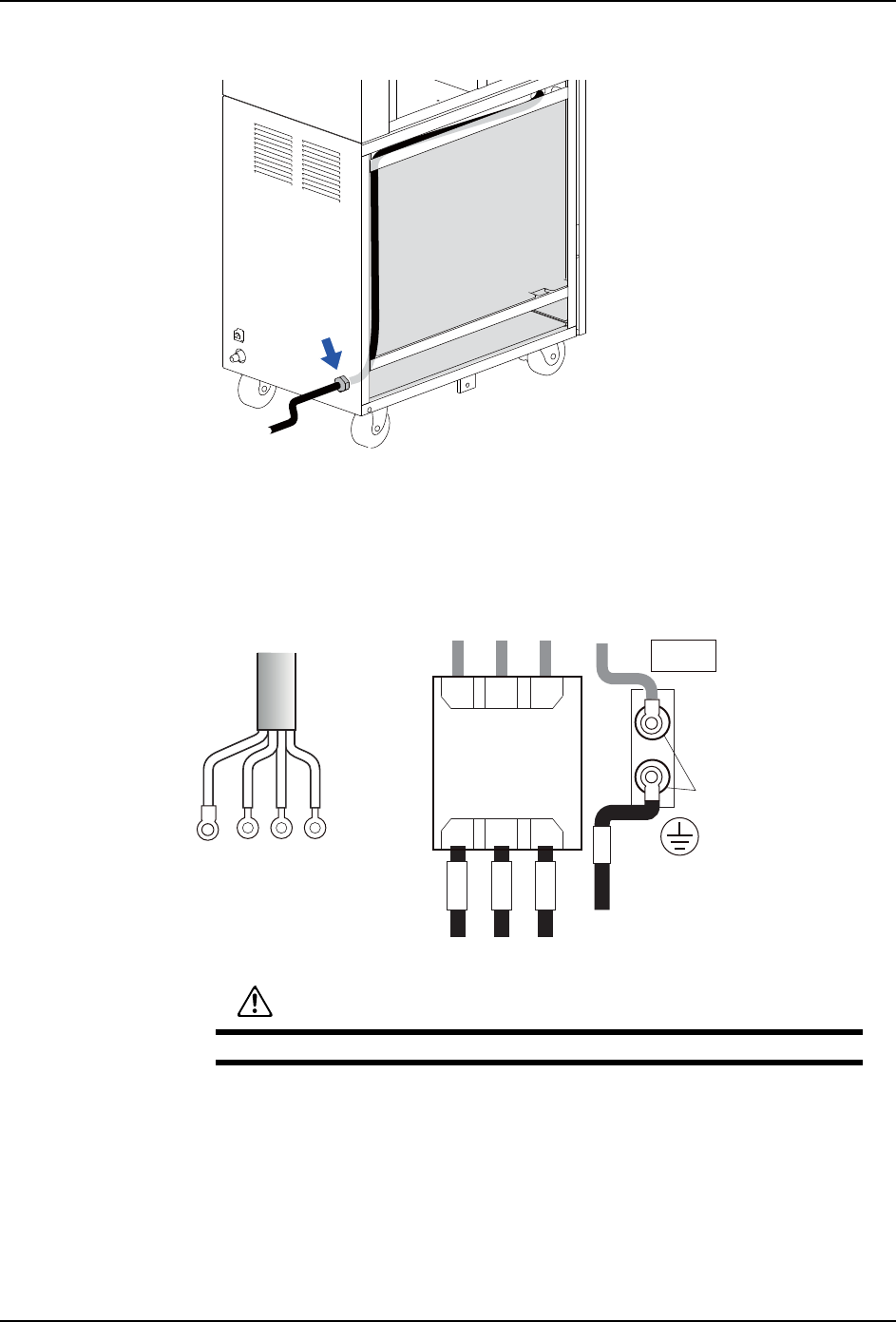

6. 使用电缆夹固定电缆。
7. 将接地线连接到接地台。
8. 将三相电线连接到主开关上，以规定力矩 （2.0 Nm）旋紧。此时，请确认各线是否正确
被连接。
注意 ) 请定期旋紧端子螺丝。
9. 安装拆下的盖罩。
注意
为了防止触电，必须连接接地线 （PE）。另外，请定期点检接地状态。
01NST-2651
01NST-1869S
ϔ⬉⑤㒓ሎᇌᖙ乏Ў
A
WG 14 (2 mm )ҹϞDŽ
䖲ࠄഄৄ
ッᄤय़ⴔ
R010 L1
L2
L3
S010
T010
2
PE E
ＰＥ
