7. 保养作业 INS-HDCLN-002S0 70 工作头自动清洗机使用说明书 4. 更换后，在过滤器盒上安装盖子 ，连接空气管。 a. 将空气管完全插入连接口。在下图 的右和左中，过滤器盒的上下方向不同。 b. 使用夹子固定过滤器盒。 01NST -2668 01NST -2669
INS-HDCLN-002S0 7. 保养作业
工作头自动清洗机使用说明书 69
7.3 更换空气管的过滤器
7.3.1 准备物品
·过滤器 （ZFC20）2 个：本公司型号 H67619
7.3.2 交換時期
1年6个月
7.3.3 更换方法
1. 请停止供气。
2. 打开正面门。

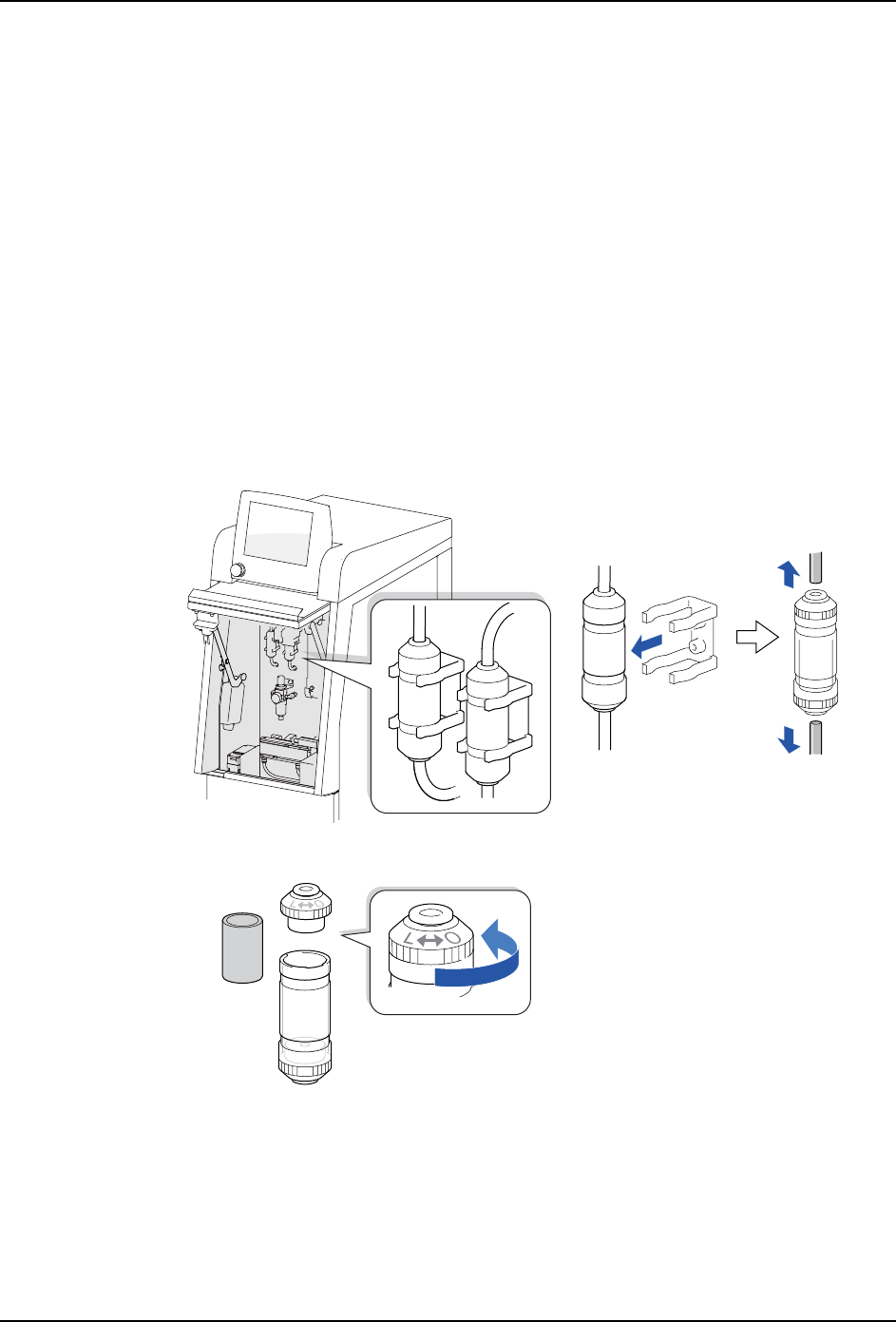

3. 更换压力传感器和流量传感器的过滤器。
a. 从过滤器 Assy 上拔下空气管。
b. 向左转动盖子，从过滤器盒内取出过滤器。请拆下有 「L, O」文字一侧的盖子。
c. 更换过滤器。
01NST-2666
01NST-2667
7. 保养作业 INS-HDCLN-002S0
70 工作头自动清洗机使用说明书

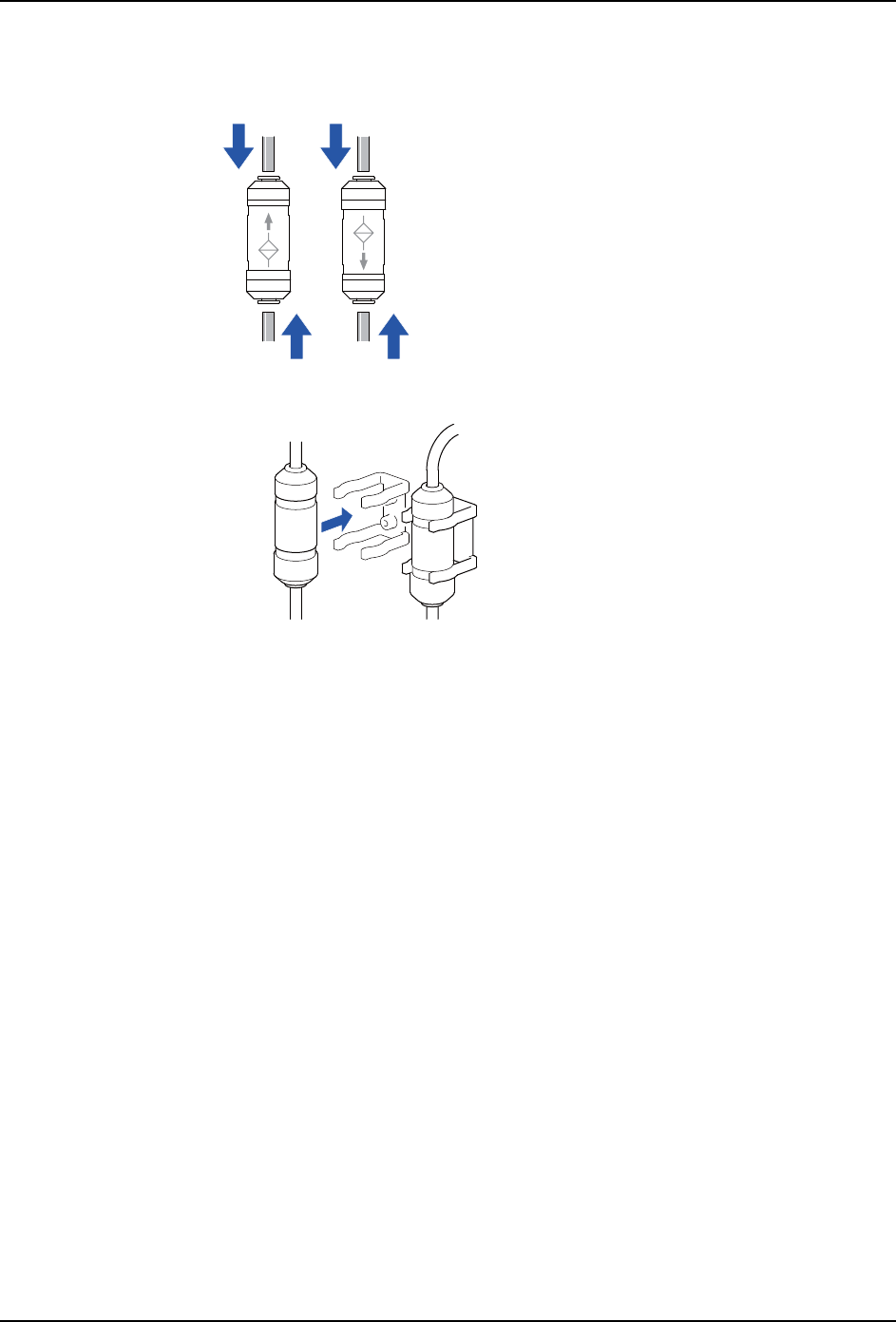

4. 更换后，在过滤器盒上安装盖子，连接空气管。
a. 将空气管完全插入连接口。在下图的右和左中，过滤器盒的上下方向不同。
b. 使用夹子固定过滤器盒。
01NST-2668
01NST-2669
INS-HDCLN-002S0 8. 数据管理
工作头自动清洗机使用说明书 71
8. 数据管理
此处，说明以下列举的数据处理。
·获取跟踪数据
·获取检查结果和文件输出

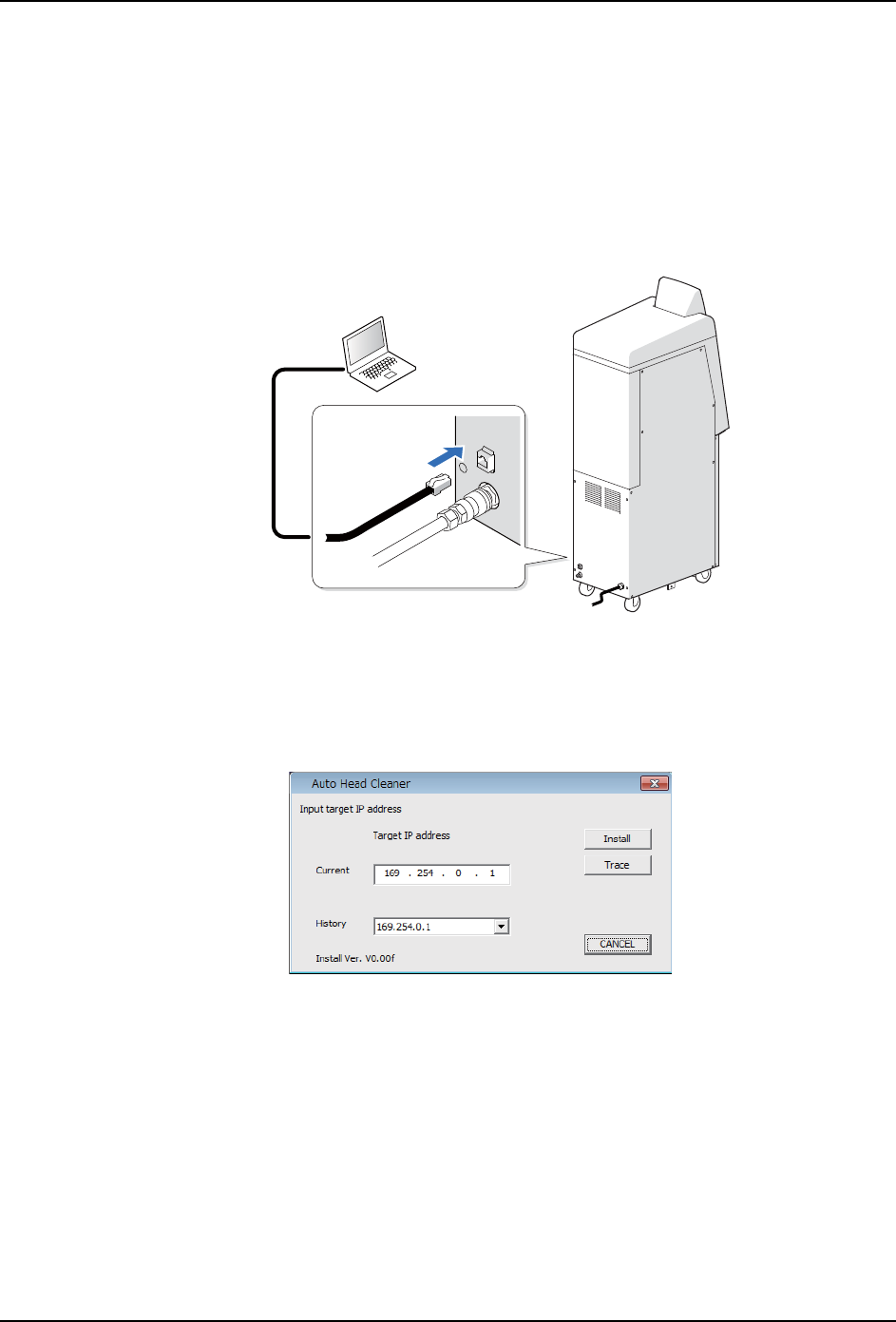

在进行作业之前，请使用 LAN 线缆连接 PC 和工作头自动清洗机。
8.1 获取跟踪数据
发生不正常或故障时，建议获取用于调查的跟踪数据。
1. 请参照 “4.5.1 启动安装程序 ”，启动安装程序。
2. 请确认 Current 栏的 IP 地址。设定所连接的工作头自动清洗机的 IP 地址。
备注 ) 也可以在 History 栏中显示下拉式列表，从中选择过去设定的 IP 地址。
3. 点击 「Trace」按钮。
01NST-1872
LAN
01NST-2606
