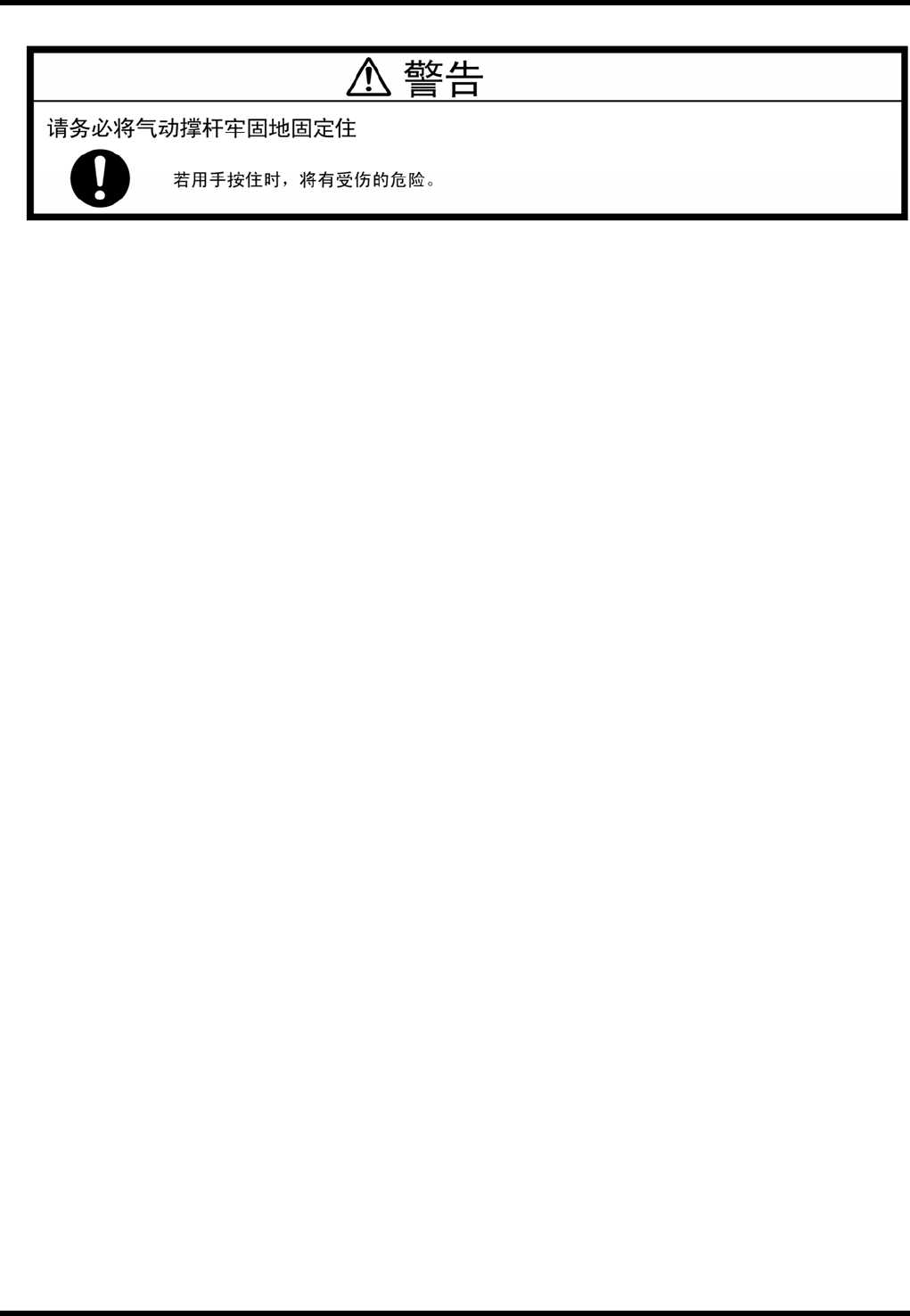

10.1 拆除气动撑杆时的注意事项
DA9MCC-A1-060-A0
10.1-2
RL132
维修手册
10.2 合成树脂零件
DA9MCC-A1-020-A0
10.2-1
10.2. 合成树脂零件
DA9MCC-A1-020-A0
RL132 采用的合成树脂零件列于下表。
零件明细表
名称 产品代号 成形工艺 成分 重量 (g) 数量 备注
前盖
N210148428AA
切割 聚碳酸酯
1,052 1
主单元盖
(919±318±t3)
盖板
N210100769AB
切割 聚碳酸酯
2,489 2
元件供给部盖板
80 站的
(928±223.5±t5±2)
盖板
N210100769AB
切割 聚碳酸酯
1244 1
元件供给部盖板
40 站的
(928±223.5±t5±1)
手柄
N210086225AA
模压 聚丙烯
聚酰胺
665 1
主驱动部
定时带
N510035529AA
模压 氯丁二烯橡胶
聚酰胺
106 1
驱动部
定时带
N6411875-608
模压 氯丁二烯橡胶
聚酰胺
375 1
驱动部
定时带
N510035528AA
模压 氯丁二烯橡胶
聚酰胺
392 1
驱动部
定时带
N510029456AA
模压 氯丁二烯橡胶
聚酰胺
252 1
P.C.B 搬送装置
托盘
X02P51500
模压 聚缩醛
(聚合物)
23.5±97=
2,279.5
97
元件搬送部
80 站的
托盘
X02P51500
模压 聚缩醛
(聚合物)
23.5±58=
1363
58
元件搬送部
40 站的
定时带
N210088858AA
模压&切割 (记号不明)
铁质橡胶
1,520 1
元件搬送部
80 站的
定时带
N210148102AA
模压&切割 (记号不明)
铁质橡胶
909 1
元件搬送部
40 站的
箱
N510040711AA
模压 聚乙烯
2,600 2
编带屑废弃 BOX
555×395×310
箱
N510028733AA
模压 聚丙烯
117 1
砧台引线屑容器
120×180×80
定时带
N510027689AA
模压 氯丁二烯橡胶
聚酰胺
50 1
插件头部
定时带
N510027683AA
模压 氯丁二烯橡胶
聚酰胺
48 1
砧台主体部
定时带
N510027682AA
模压 氯丁二烯橡胶
聚酰胺
43 1
插件头动力部
