RL132
维修手册
7.1 概要
DA9MCC-Z0-010-A0
7.1-1
7.1. 概要
DA9MCC-Z0-010-A0
在本章具体说明了为使机器能在良好的状态下使用而进行的日常检查作业。
本章由作为日常保养作业的核心内容的‘检查’和‘加油’两部分构成。
7.1.1 安全注意事项

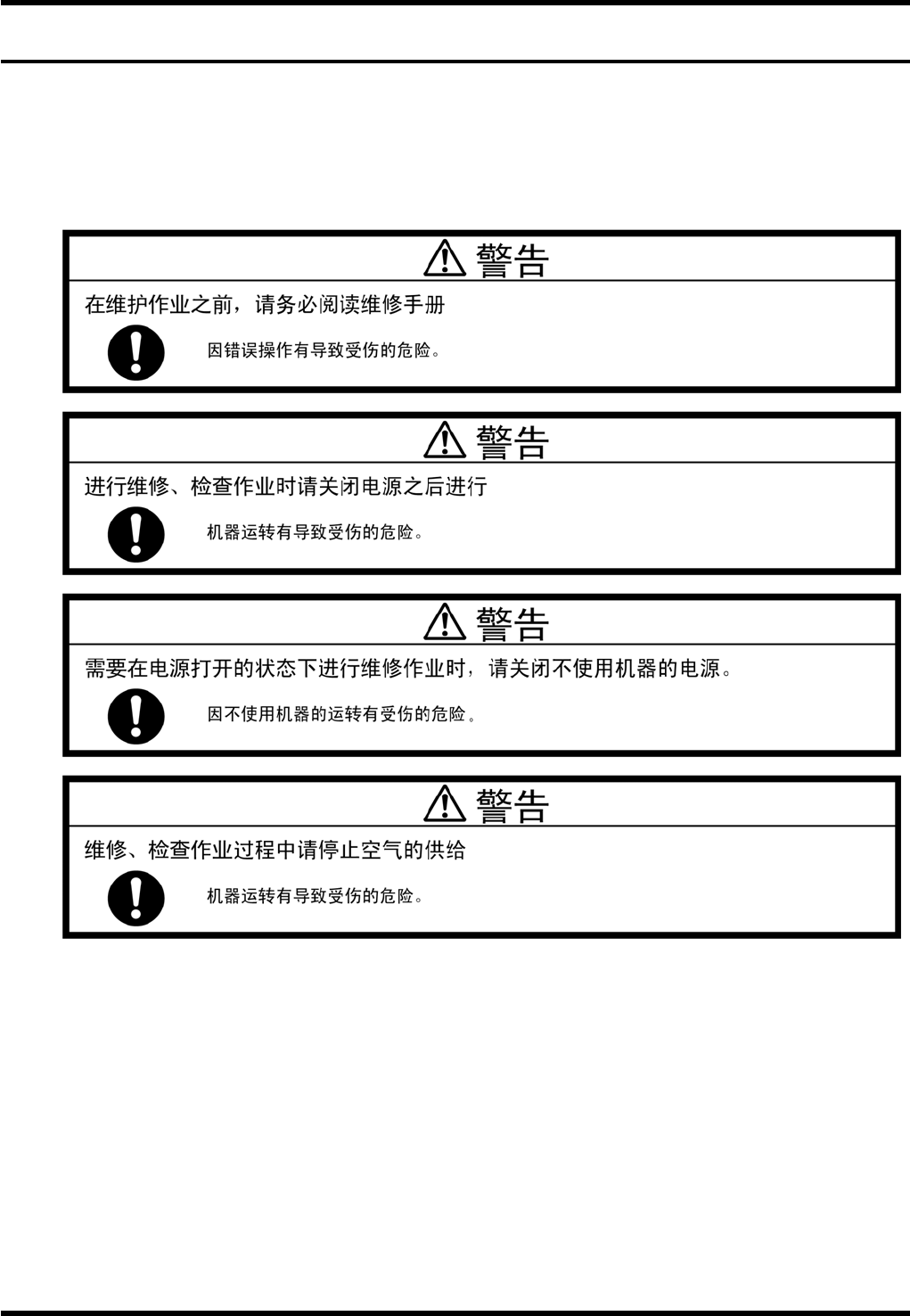

请熟读‘维修／安全注意事项’部分，注意安全谨慎进行作业。
RL132
维修手册
7.1 概要
DA9MCC-Z0-010-A0
7.1-2
7.1.2 图中符号的说明
在本章中用下述符号来表示作业内容。
符号 作业内容
表示确认作业。
表示清扫作业。
表示元件的更换作业。
表示润滑油的更换作业。
使用后的油请从排出口排出，并从注入口注入适量的新润滑油。
表示用加油枪进行的油脂加油作业。
表示用注射器进行的油脂加油作业。
表示用加油器进行的机油加油作业。
表示用毛刷进行的油脂的涂抹作业。
将毛刷表面附着的灰尘和旧油脂彻底除掉，薄涂一层油脂。
表示用本公司的防锈润滑油 (涂抹式润滑油) 进行的涂抹作业。
加油周期
加油周期按照标准设定为每日为 20 小时、每周为 6 天、每月为 25 天。
推荐润滑油
==请参照 ‘维修 / 准备器材 / 润滑油 / 推荐润滑油’。
=注意=
应该润滑装置加注相当于 ISOVG32 号的机械油。
RL132
维修手册
7.2 不同周期的检查项目
DA9MCC-Z0-020-A0
7.2-1
7.2. 不同周期的检查项目
DA9MCC-Z0-020-A0
7.2.1 每天的检查项目
这里将本章所涉及的检查项目中要求每天进行检查的项目汇总如下：
检查位置及加油的详细内容请参照本章。
装置栏的数字表示供参考的项目号码。
检查 (每天)
装置
No.
项目 作业 详细内容
清扫油脂和灰尘。
无磨损、损伤。
a.
皮带
确保皮带张力正确调节。
宽度应比基板宽度宽出大约 0.5 ~ 1 mm。
升降动作无异常。
7.3.6
上料器
b.
轨道
印刷基板的流动顺畅。
清扫油脂和灰尘。
无磨损、损伤。
a.
皮带
确保皮带张力正确调节。
宽度应比基板宽度宽出大约 0.5 ~ 1 mm。
升降动作无异常。
7.3.7
下料器
b.
轨道
印刷基板的流动顺畅。
升降动作顺畅。
应滑动顺畅。
杆
支点部能轻轻动作。
7.3.8
基板搬送部
b.
传送销爪
应准确插入基板孔。
a.
插入夹头 插入夹头的开闭动作应顺畅。
b.
插入推杆橡胶 插入推杆橡胶应无磨损、无损坏。
c.
插入推杆 插入推杆的上下滑动部应滑动顺畅。
7.4.1
插件头
d.
传感器
擦净传感器端部的灰尘等污垢。
7.4.2
插入动力部
a.
蜗轮减速器
确认减速器是否漏油。
7.4.4
移交夹头部 /
移交头部
a.
移交夹头
移交夹头的开闭动作应顺畅。
a.
支撑销 支撑销的上下动作应顺畅。
7.6.1
元件定位部
b.
杆支点
杆应无磨损、无损坏。
