RL132
维修手册
7.1 概要
DA9MCC-Z0-010-A0
7.1-2
7.1.2 图中符号的说明

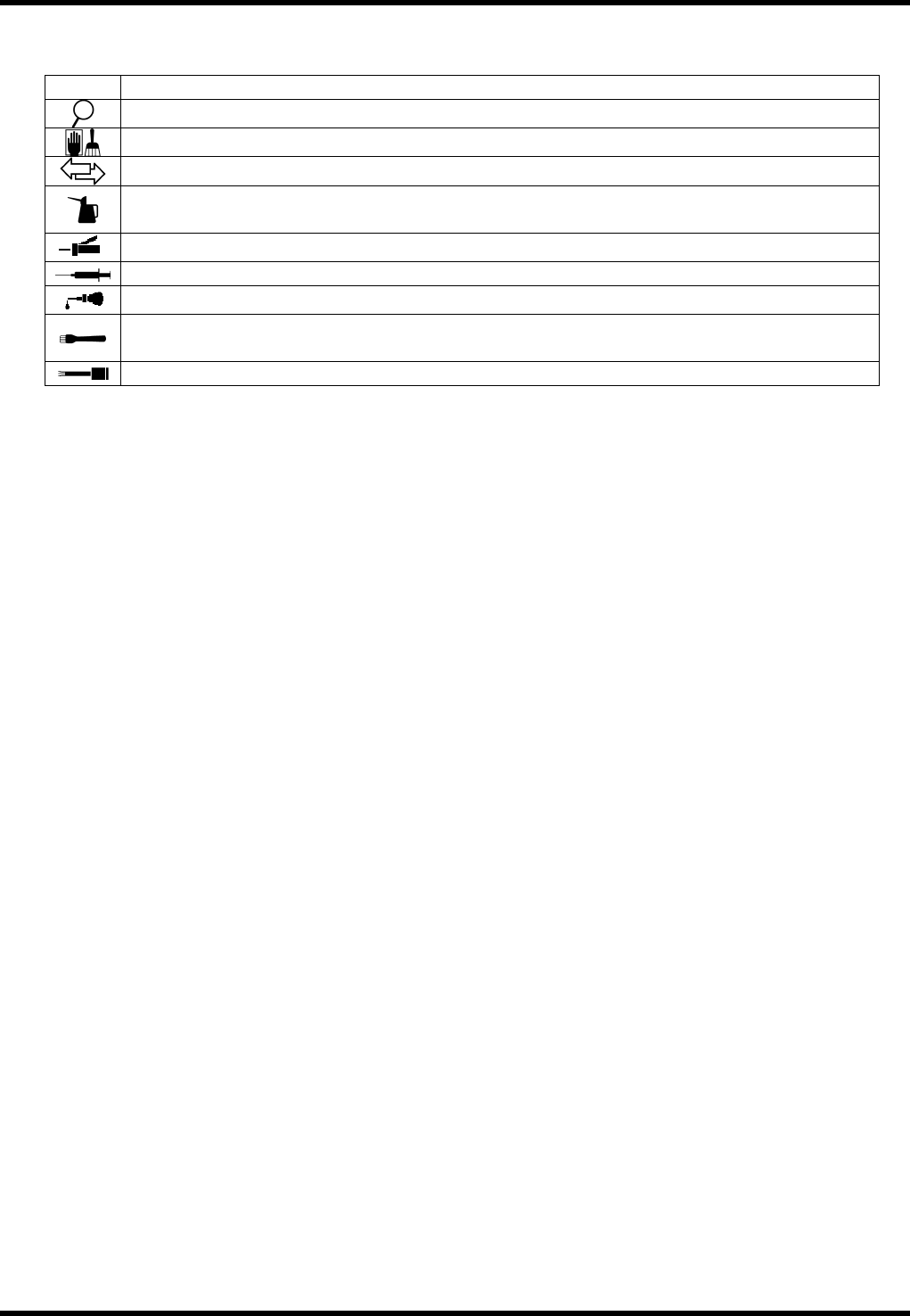

在本章中用下述符号来表示作业内容。
符号 作业内容
表示确认作业。
表示清扫作业。
表示元件的更换作业。
表示润滑油的更换作业。
使用后的油请从排出口排出，并从注入口注入适量的新润滑油。
表示用加油枪进行的油脂加油作业。
表示用注射器进行的油脂加油作业。
表示用加油器进行的机油加油作业。
表示用毛刷进行的油脂的涂抹作业。
将毛刷表面附着的灰尘和旧油脂彻底除掉，薄涂一层油脂。
表示用本公司的防锈润滑油 (涂抹式润滑油) 进行的涂抹作业。
加油周期
加油周期按照标准设定为每日为 20 小时、每周为 6 天、每月为 25 天。
推荐润滑油
==请参照 ‘维修 / 准备器材 / 润滑油 / 推荐润滑油’。
=注意=
应该润滑装置加注相当于 ISOVG32 号的机械油。
RL132
维修手册
7.2 不同周期的检查项目
DA9MCC-Z0-020-A0
7.2-1
7.2. 不同周期的检查项目
DA9MCC-Z0-020-A0
7.2.1 每天的检查项目
这里将本章所涉及的检查项目中要求每天进行检查的项目汇总如下：
检查位置及加油的详细内容请参照本章。
装置栏的数字表示供参考的项目号码。
检查 (每天)
装置
No.
项目 作业 详细内容
清扫油脂和灰尘。
无磨损、损伤。
a.
皮带
确保皮带张力正确调节。
宽度应比基板宽度宽出大约 0.5 ~ 1 mm。
升降动作无异常。
7.3.6
上料器
b.
轨道
印刷基板的流动顺畅。
清扫油脂和灰尘。
无磨损、损伤。
a.
皮带
确保皮带张力正确调节。
宽度应比基板宽度宽出大约 0.5 ~ 1 mm。
升降动作无异常。
7.3.7
下料器
b.
轨道
印刷基板的流动顺畅。
升降动作顺畅。
应滑动顺畅。
杆
支点部能轻轻动作。
7.3.8
基板搬送部
b.
传送销爪
应准确插入基板孔。
a.
插入夹头 插入夹头的开闭动作应顺畅。
b.
插入推杆橡胶 插入推杆橡胶应无磨损、无损坏。
c.
插入推杆 插入推杆的上下滑动部应滑动顺畅。
7.4.1
插件头
d.
传感器
擦净传感器端部的灰尘等污垢。
7.4.2
插入动力部
a.
蜗轮减速器
确认减速器是否漏油。
7.4.4
移交夹头部 /
移交头部
a.
移交夹头
移交夹头的开闭动作应顺畅。
a.
支撑销 支撑销的上下动作应顺畅。
7.6.1
元件定位部
b.
杆支点
杆应无磨损、无损坏。
RL132
维修手册
7.2 不同周期的检查项目
DA9MCC-Z0-020-A0
7.2-2
装置
No.
项目 作业 详细内容
对引线切刀端部用刷子等进行清扫，除去切割屑等。
引线切刀应无油渍、灰尘的粘付。
a.
引线切刀
引线切刀应无磨损、无损坏。
b.
引线切刀杆
引线切刀杆的开闭应顺畅。
c.
传感器
擦净传感器端部的灰尘等污垢。
对引线切刀端部用刷子等进行清扫，除去切割屑等。
7.6.3
V 切割部
d.
引线导板
引线切刀应无油渍、灰尘的粘付。
7.6.4
元件加工动力部
a.
蜗轮减速器
确认减速器是否漏油。
用刷子等对可移动刀片、固定刀片的端部进行清扫，
除去切割屑等。
a.
可移动刀片, 固定刀片
可移动刀片, 固定刀片应无磨损、无损坏。
b.
线 软线应没有损坏
7.7.1
砧座部上部
c.
支撑销
支撑销应没有磨损、损坏。
7.7.2
砧座动力部
a.
蜗轮减速器
确认减速器无漏油。
a.
主压力 请确认空气压力应为 0.5 MPa。
7.8.3
主调节器
b.
空压回路
请确认无空气泄漏。
