RL132 维修手册 7.3 基板搬送部 DA9MCC-Z4-000-A0 7.3-7 7.3.7 下料器 装置编号 N610128953AA  检查 周期 No. 项目 作业 详细内容 清扫油脂和灰尘。 无磨损、损伤。 a. 皮带 确保皮带张力正确调节。 宽度应比基板宽度宽出大约 0.5 ~ 1 mm 。 升降动作无异常。 每天 b. 轨道 印刷基板的流动顺畅。 c. 传感器 清扫油脂和灰尘。 d. 皮带 不打滑。 每周 e. 皮带…

100%1 / 268
RL132
维修手册
7.3 基板搬送部
DA9MCC-Z4-000-A0
7.3-6

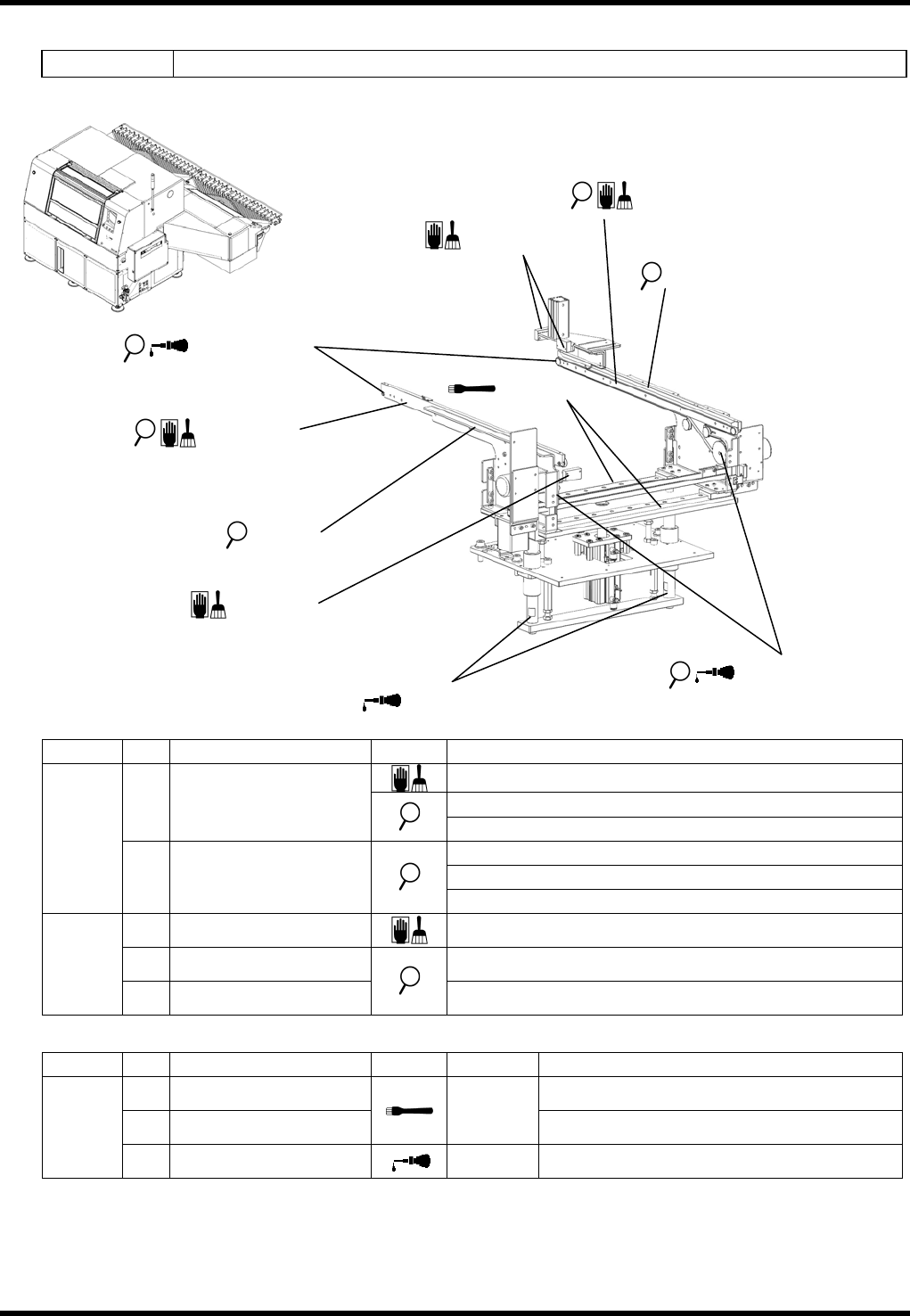

7.3.6 上料器
装置编号
N610128952AA
检查
周期
No.
项目 作业 详细内容
清扫油脂和灰尘。
无磨损、损伤。
a.
皮带
确保皮带张力正确调节。
宽度应比基板宽度宽出大约 0.5 ~ 1 mm。
升降动作无异常。
每天
b.
轨道
印刷基板的流动顺畅。
c.
传感器
清扫油脂和灰尘。
d.
皮带 不打滑。
每周
e.
皮带轮
全部转动。
加油
周期
No.
项目 作业 加油量 详细内容
1.
LM 导轨 位置: 轨道表面
2.
滑动套管
0.25 cm
3
位置: 轴表面
3 个月
3.
皮带轮
1 至 2 滴 位置: 轴孔
e / 3. 皮带轮
2. 滑动套管
c. 传感器
e / 3. 皮带轮
a / d. 皮带
a / d. 皮带
1. LM 导轨
b. 轨道
b. 轨道
c. 传感器
RL132
维修手册
7.3 基板搬送部
DA9MCC-Z4-000-A0
7.3-7

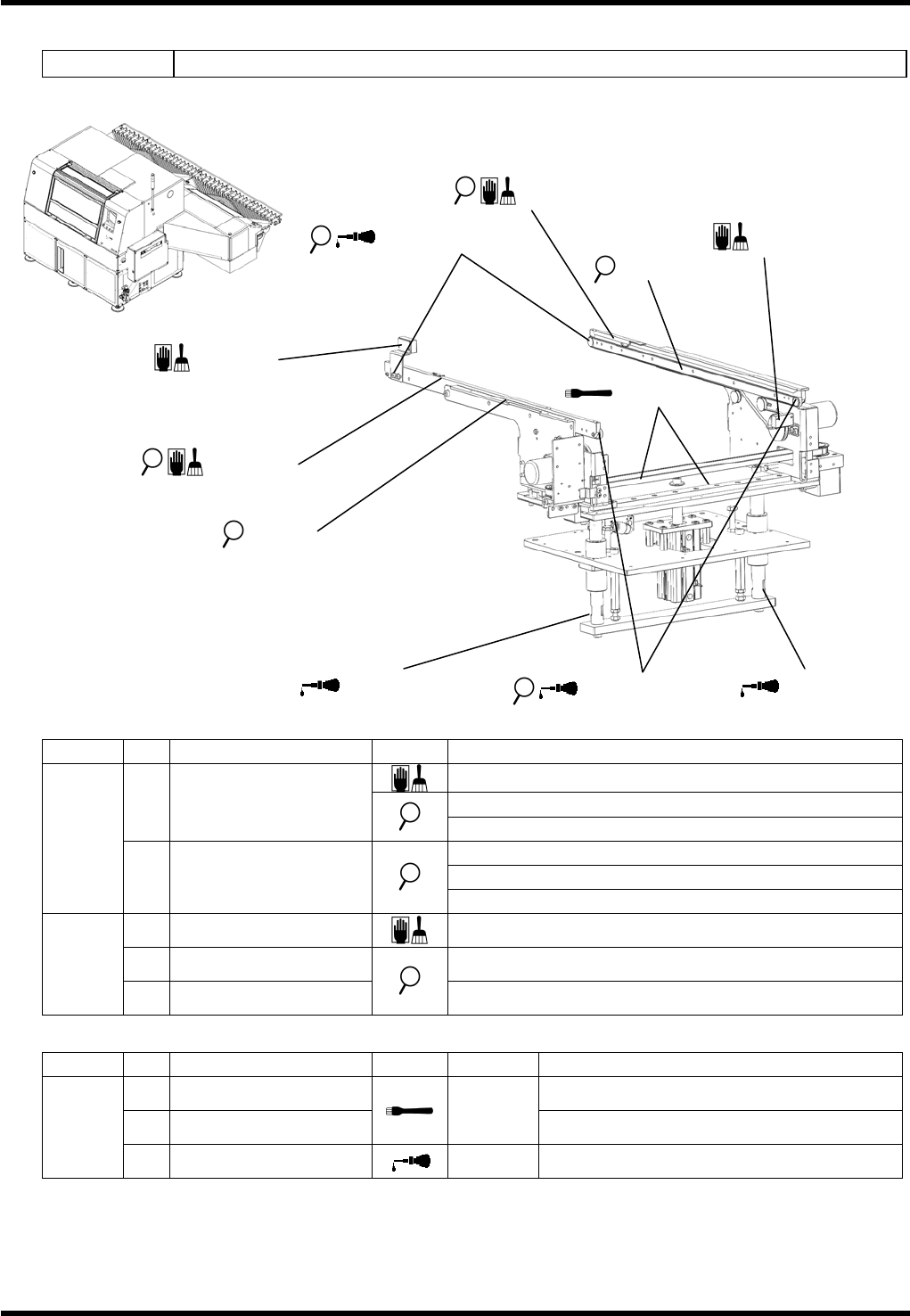

7.3.7 下料器
装置编号
N610128953AA
检查
周期
No.
项目 作业 详细内容
清扫油脂和灰尘。
无磨损、损伤。
a.
皮带
确保皮带张力正确调节。
宽度应比基板宽度宽出大约 0.5 ~ 1 mm。
升降动作无异常。
每天
b.
轨道
印刷基板的流动顺畅。
c.
传感器
清扫油脂和灰尘。
d.
皮带 不打滑。
每周
e.
皮带轮
全部转动。
加油
周期
No.
项目 作业 加油量 详细内容
1.
LM 导轨 位置: 轨道表面
2.
滑动套管
0.25 cm
3
位置: 轴表面
3 个月
3.
皮带轮
1 至 2 滴 位置: 轴孔
2. 滑动套管
e / 3. 皮带轮
c. 传感器
e / 3. 皮带轮
a / d. 皮带
a / d. 皮带
1. LM 导轨
b. 轨道
b. 轨道
c. 传感器
2. 滑动套管
RL132
维修手册
7.3 基板搬送部
DA9MCC-Z4-000-A0
7.3-8

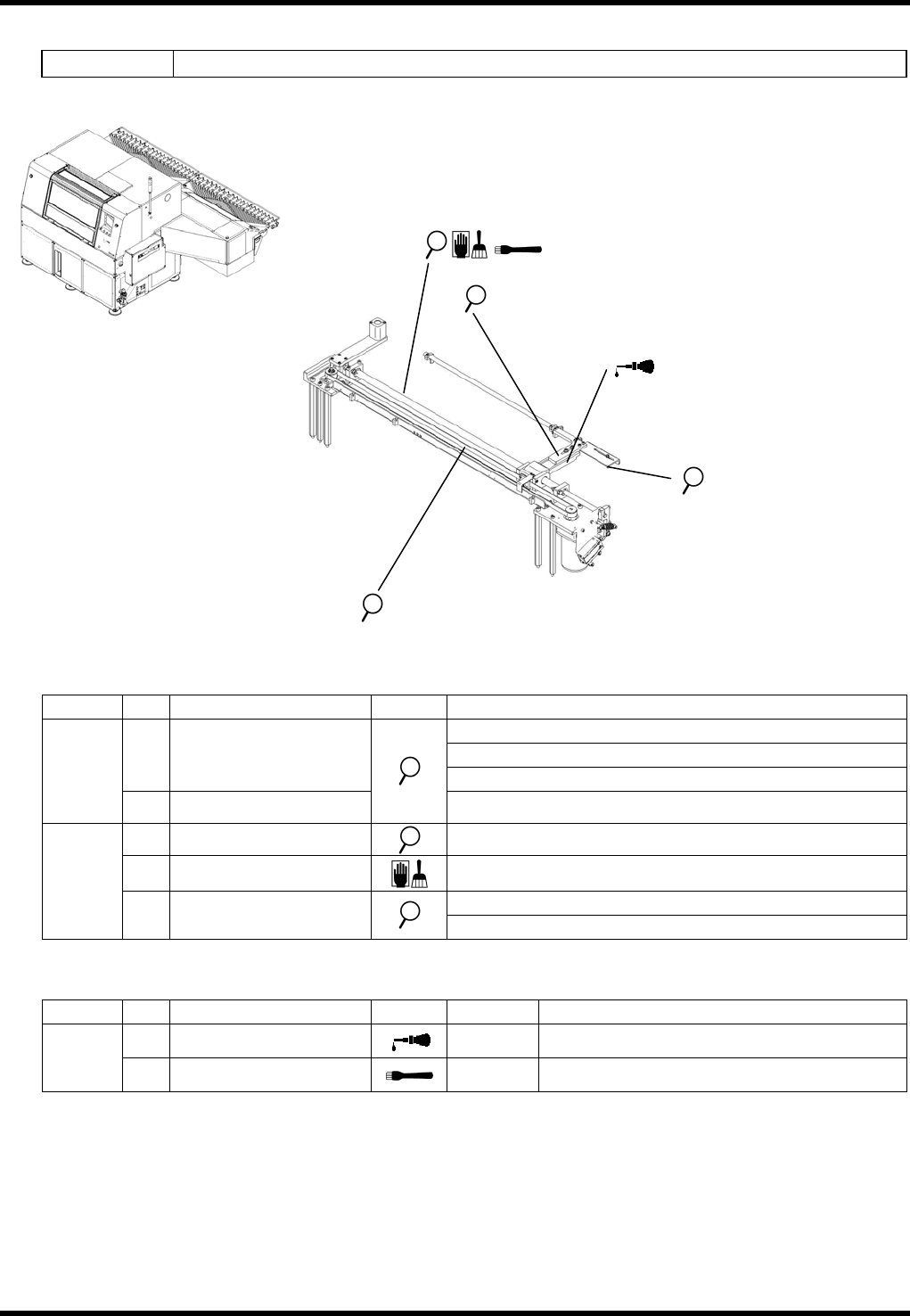

7.3.8 基板搬送部
装置编号
N610128994AA
检查
周期
No.
项目 作业 详细内容
升降动作顺畅。
应滑动顺畅。
a.
杆
支点部能轻轻动作。
每天
b.
传送销爪
应准确地进入基板孔。
c.
皮带
无磨损。
d.
轴
滑动面: 清扫垃圾、灰尘。
销爪无松动。
每周
e.
传送销爪
销爪没有损坏或变形。
加油
周期
No.
项目 作业 加油量 详细内容
1.
杆支点
1 至 2 滴
3 个月
2.
轴
0.25 cm
3
位置: 滑动面
c. 皮带
1. 杆支点
d. / 2. 轴
a. 杆
b. / e. 传送销爪
