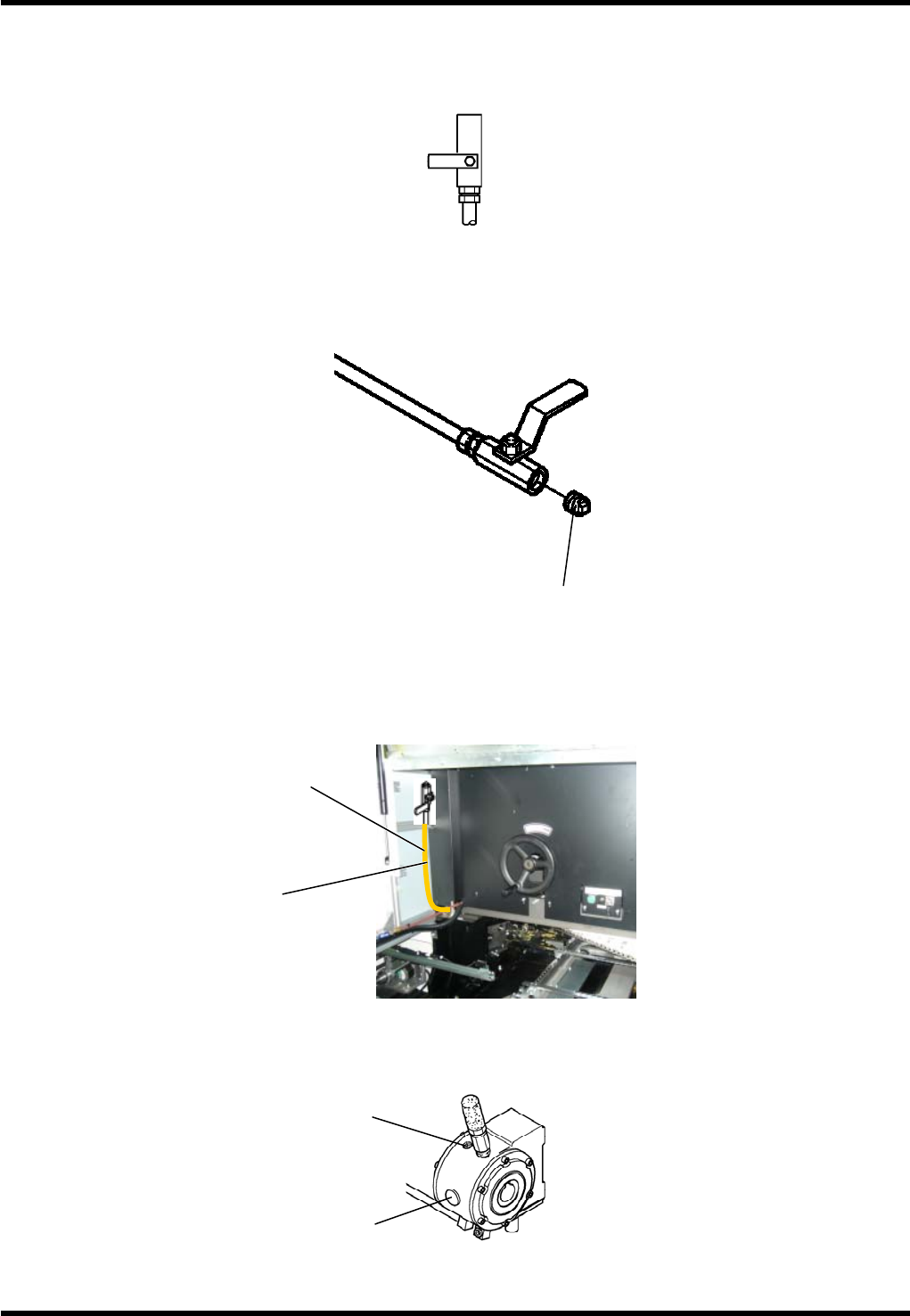

8. 当从排油旋塞的排出口好像要排出油时，暂时停止加油，请将排油旋塞的杆转动到如下图所示的横向位置。
(转动到横向位置后，就关闭了排油旋塞。)
9. 然后，请按顺时针方向转动并装上排油塞子。
(请务必拧紧排油塞子，以确保即使误将排油旋塞打开，也能防止漏油。)
10. 请将软管压入并安装到软管夹子上。
11. 请继续加油。
一边注视着油标尺，一边从加油口加油，直到油面上升到油标尺中心位置为止。
加油口
油标尺
排油塞子
软管夹子
软管
RL132
维修手册
7.4 插件头
DA9MCC-Z1-M00-A0
7.4-6

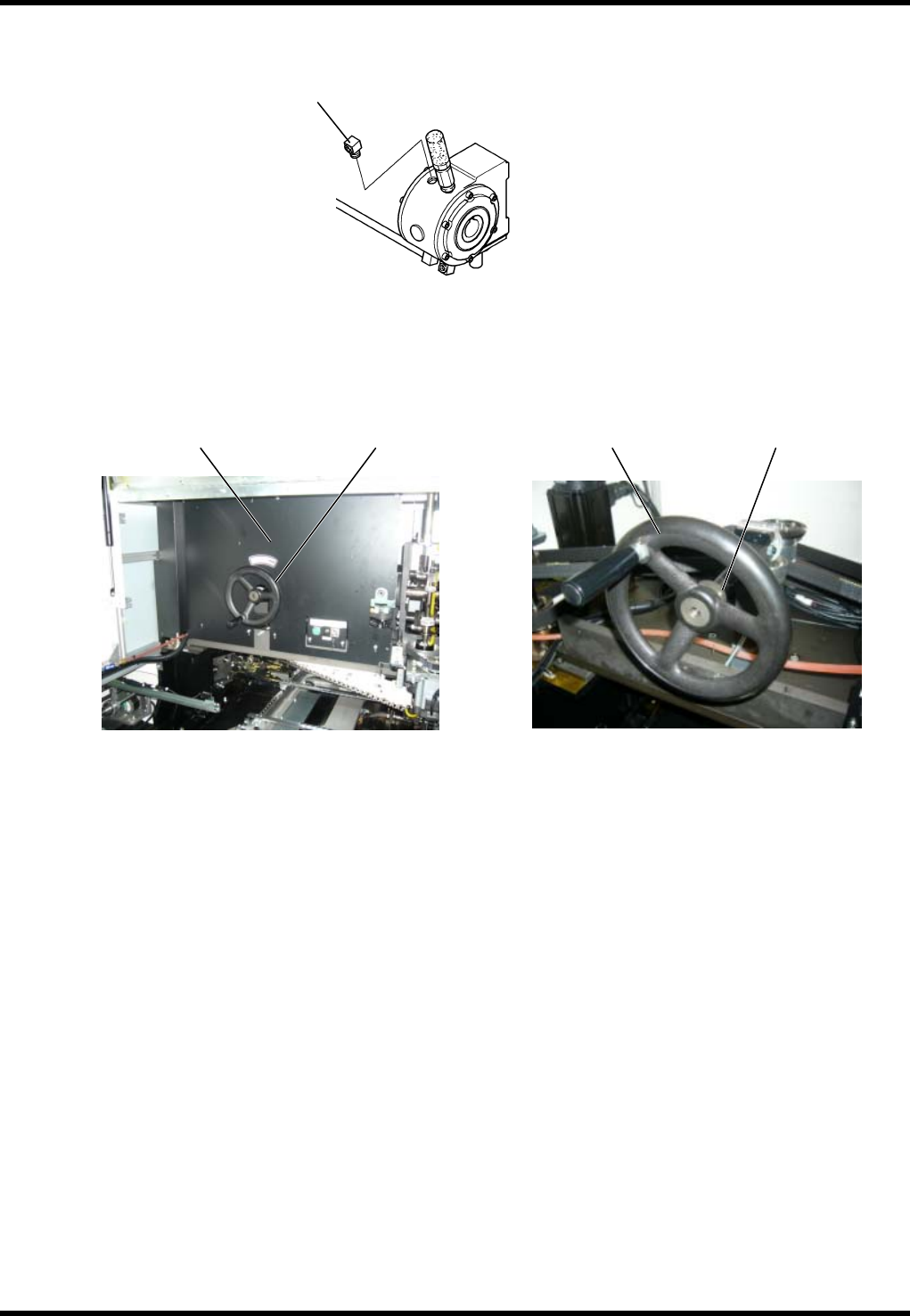

12. 请将减速器的塞子按顺时针方向转动并拧紧。
13. 请安装头前面的罩盖并用螺丝固定。
14. 请将手动旋转轮插到轴上，并拧紧螺丝固定住。
塞子
手动旋转轮 头前面的罩盖 手动旋转轮 固定螺丝
RL132
维修手册
7.4 插件头
DA9MCC-Z1-M00-A0
7.4-7

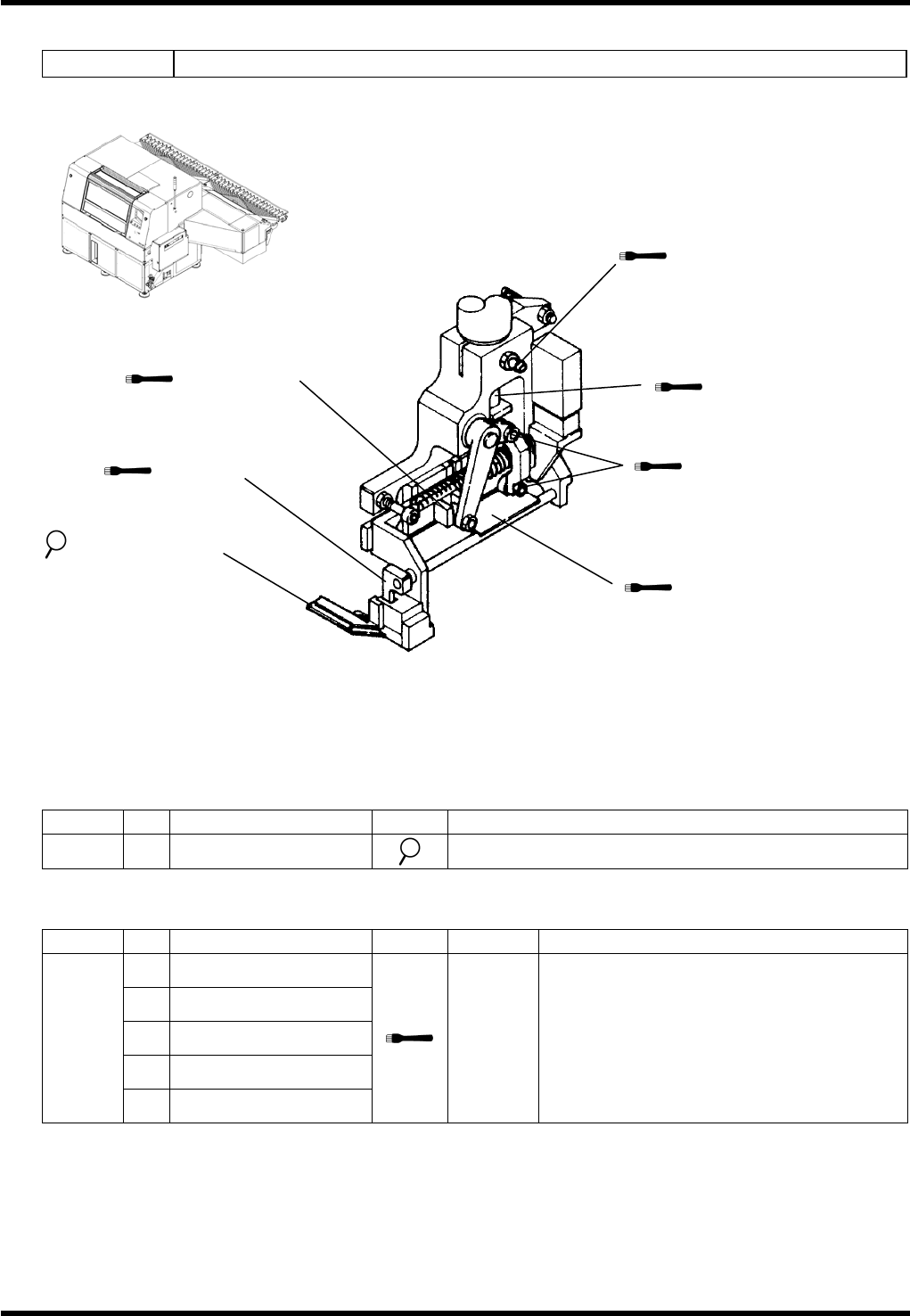

7.4.4 移交夹头部 / 移交头部
装置编号
X02G43000 / N610129110AA
检查
周期
No.
项目 作业 详细内容
每天
a.
移交夹头
移交夹头的开闭动作应顺畅。
加油
周期
No.
项目 作业 加油量 详细内容
1.
轮从动件
2.
开闭爪
3.
板
4.
开闭凸轮
每周
5.
润滑脂注入口
0.5cm
3
彻底擦净粘付在表面上的灰尘后，薄薄地涂上
润滑脂。
3. 板
a. 移交夹头
2. 开闭爪
1. 轮从动件
1. 轮从动件
4. 开闭凸轮
5. 润滑脂注入口
