RL132 维修手册 7.6 元件加工部方面 DA9MCC-Z1-L00-A0 7.6-2 7.6.2 元件主体修正部 (选购件) 装置编号 N610125686AA 加油 周期 No. 项目 作业 加油量 详细内容 1. LM 导轨 2. 凸轮从动件 3. 开闭销 4. 挂钩 0.5 cm 3 彻底擦净粘付在表面上的灰尘后， 薄薄地 涂上 润滑脂。 每周 5. 加油孔 1 至 2 滴 向加油孔加油 1 ~ 2 滴。 1. LM 导…
RL132
维修手册
7.6 元件加工部方面
DA9MCC-Z1-L00-A0
7.6-1
7.6. 元件加工部方面
DA9MCC-Z1-L00-A0

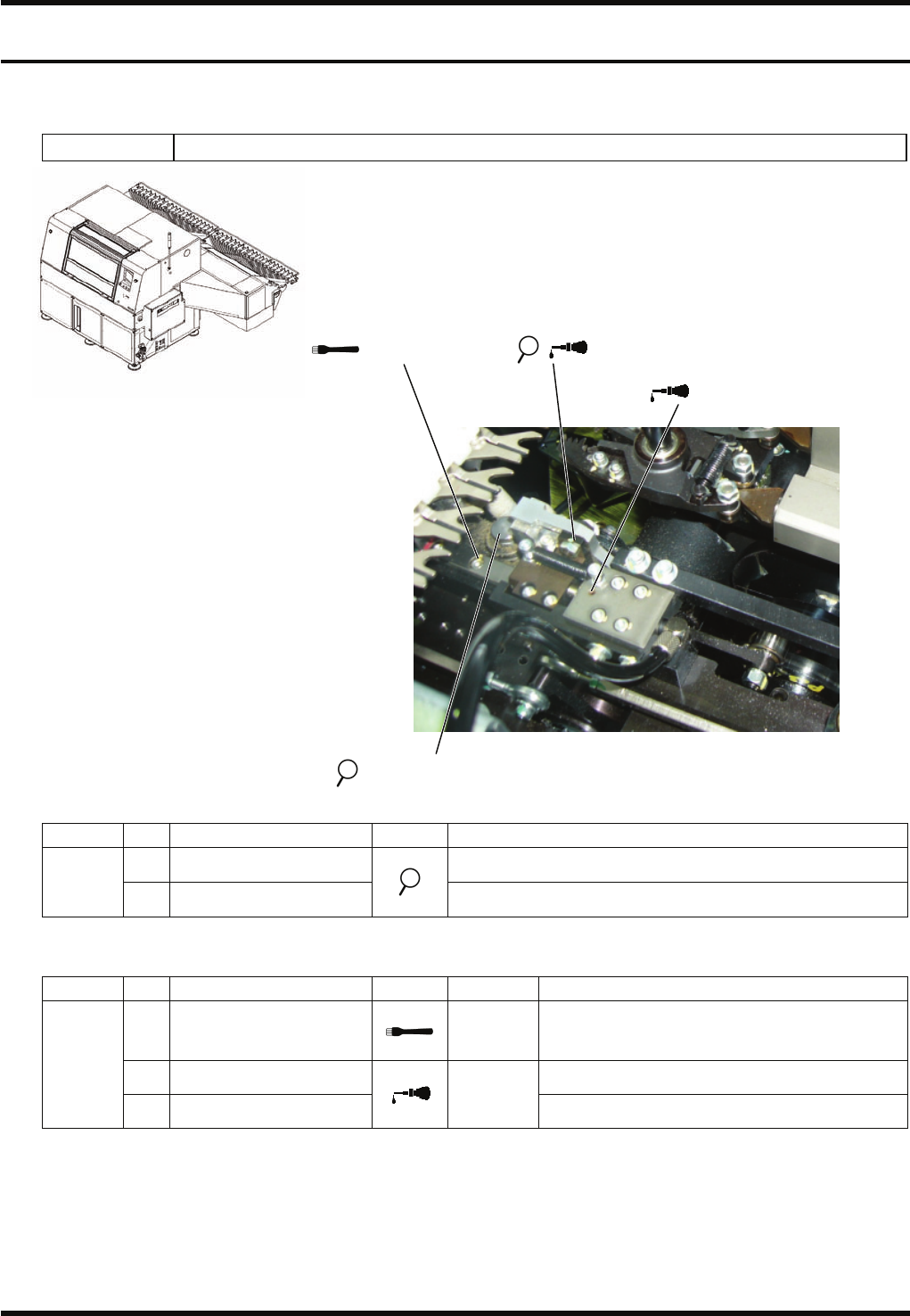

7.6.1 元件定位部
装置编号
N610125684AA
检查
周期
No.
项目 作业 详细内容
a.
支撑销 支撑销的上下动作应顺畅。
每天
b.
杆支点
杆应无磨损、无损坏。
加油
周期
No.
项目 作业 加油量 详细内容
1.
LM 导轨
0.5 cm
3
彻底擦净粘付在表面上的灰尘后，薄薄地涂上
润滑脂。
2.
杆支点 在支点部加油 1 ~ 2 滴。
每周
3.
活塞
1 至 2 滴
加油 1 ~ 2 滴。
1. LM 导轨
a. 支撑销
b / 2. 杆支点
3. 活塞
RL132
维修手册
7.6 元件加工部方面
DA9MCC-Z1-L00-A0
7.6-2
7.6.2 元件主体修正部 (选购件)
装置编号
N610125686AA
加油
周期
No.
项目 作业 加油量 详细内容
1.
LM 导轨
2.
凸轮从动件
3.
开闭销
4.
挂钩
0.5 cm
3
彻底擦净粘付在表面上的灰尘后，薄薄地涂上
润滑脂。
每周
5.
加油孔
1 至 2 滴 向加油孔加油 1 ~ 2 滴。
1. LM 导轨
4. 挂钩
3. 开闭销
5. 加油孔(4 处
2. 凸轮从动
RL132
维修手册
7.6 元件加工部方面
DA9MCC-Z1-L00-A0
7.6-3
7.6.3 V 切割部
装置编号
N610125960AA
检查
周期
No.
项目 作业 详细内容
对引线切刀端部用刷子等进行清扫，除去切割屑等。
引线切刀应无油渍、灰尘的粘付。
a.
引线切刀
引线切刀应无磨损、无损坏。
b.
引线切刀杆
引线切刀杆的开闭应顺畅。
c.
传感器
擦净传感器端部的灰尘等污垢。
对引线切刀端部用刷子等进行清扫，除去切割屑等。
每天
d.
引线导板
引线切刀应无油渍、灰尘的粘付。
加油
周期
No.
项目 作业 加油量 详细内容
1.
LM 导轨
彻底擦净粘付在表面上的灰尘后，薄薄地涂上
润滑脂。
2.
润滑油注入口 用油枪注入润滑脂，射出 1 次。
3.
润滑油注入口
用油枪加油润滑脂，射出 1 次。
(加油孔为 NL 型)
4.
推杆凸轮
每周
5.
挂钩
0.5 cm
3
彻底擦净粘付在表面上的灰尘后，薄薄地涂上
润滑脂。
=注意=
请注意绝对不要将油类粘付到传感器上。
a. 引线切刀
b. 引线切刀杆
5. 挂钩
1. LM 导轨
4. 推杆凸轮
2. 润滑油注入口
3. 润滑油注入口
c. 传感器
d. 引线导板
