RL132
维修手册
7.6 元件加工部方面
DA9MCC-Z1-L00-A0
7.6-5

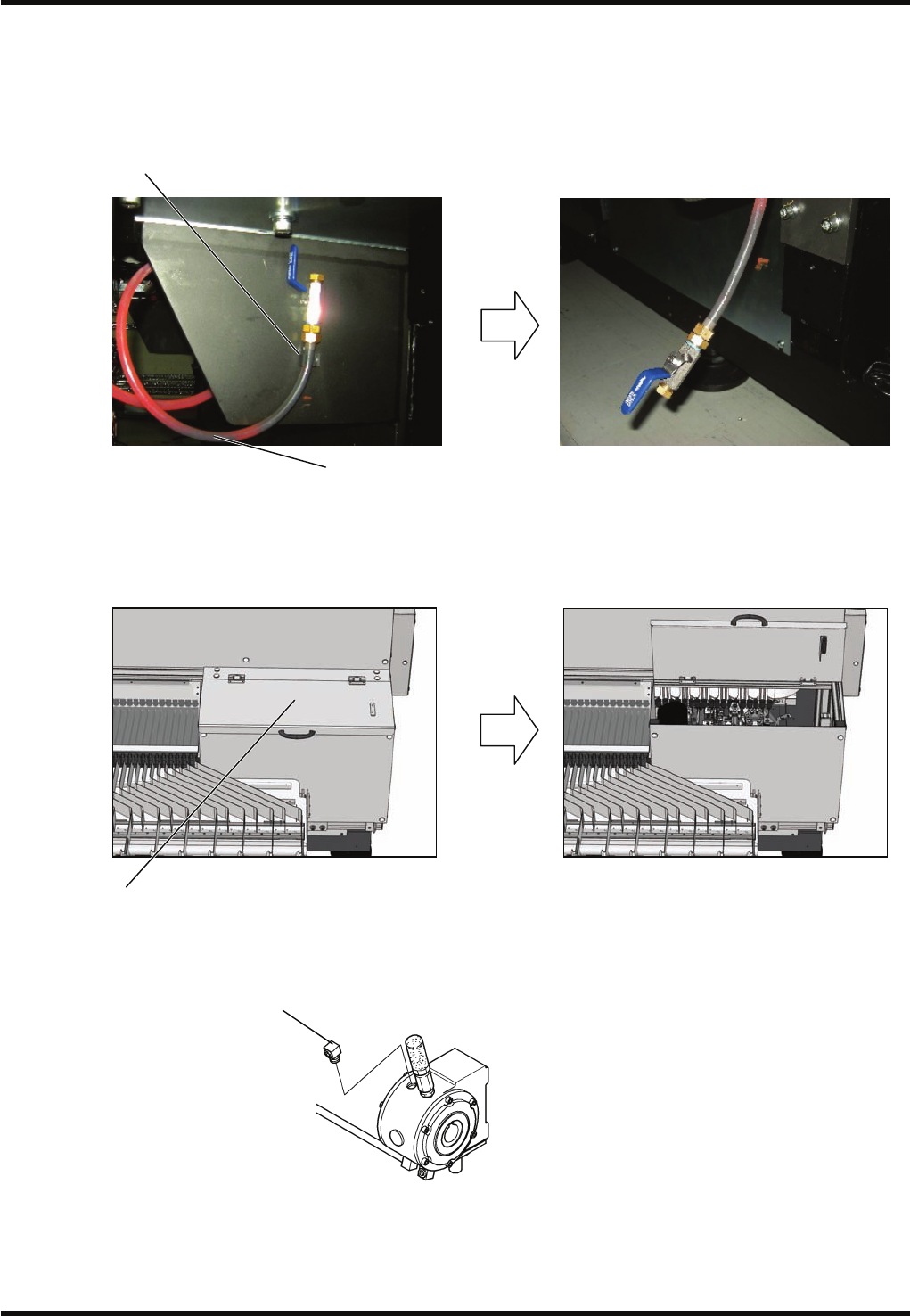

7.6.5 换油方法 (元件加工动力部减速器)
1.
1. 将软管从软管夹子上拔下来。
2. 打开元件加工部上部的罩盖。
3. 按逆时针方向转动并卸掉减速器的塞子。
塞子
元件加工部上部的罩盖
软管
软管夹子
RL132
维修手册
7.6 元件加工部方面
DA9MCC-Z1-L00-A0
7.6-6

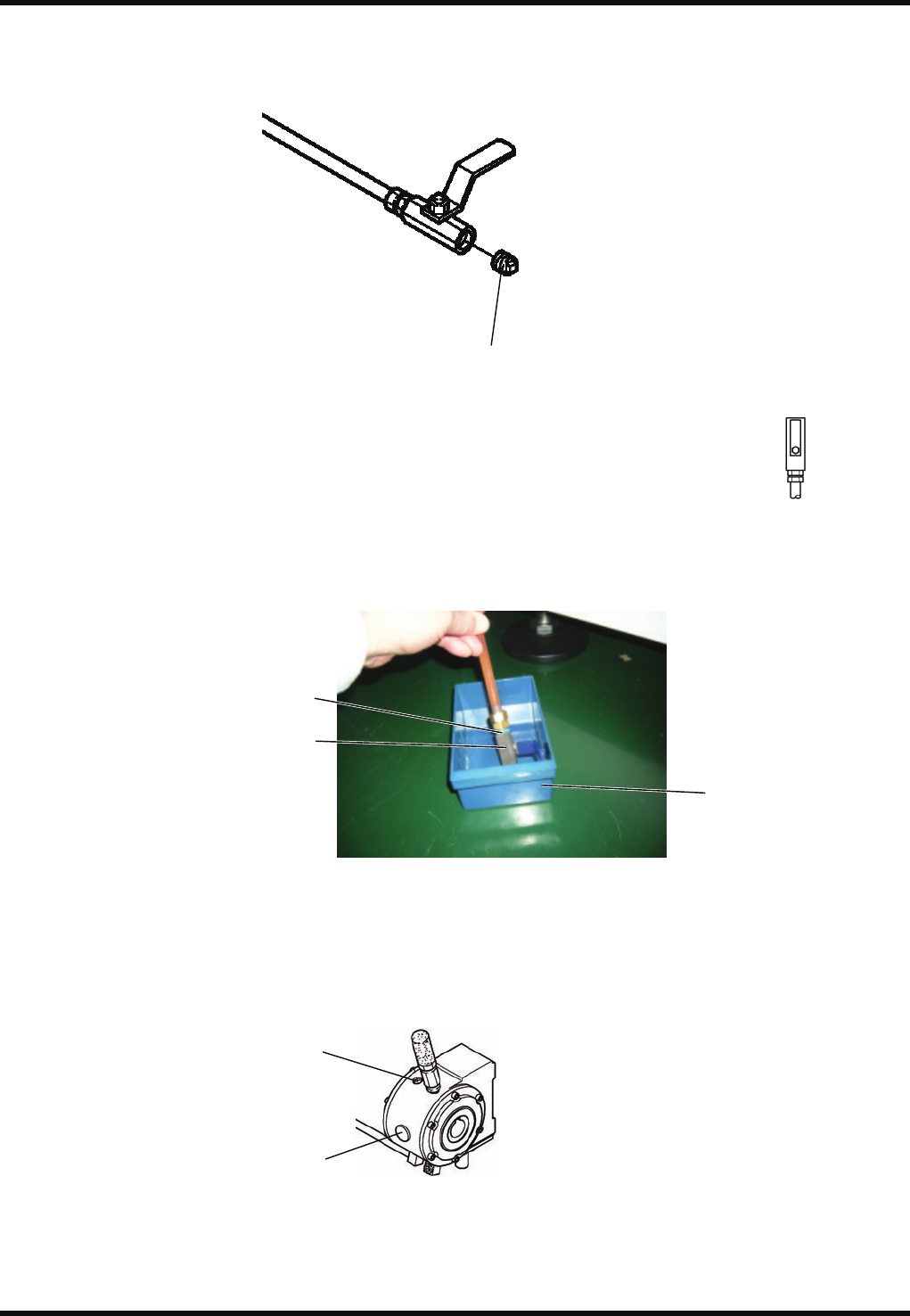

4. 按逆时针方向转动并卸掉排油塞子。
5. 将盛油的容器放在下面接油，再将排油旋塞的杆按右图所示转动到纵向位置，将油排出。
=注意=
请注意不要使油从盛油的容器中漏泄出来。
(盛油的容器不在附属品之列，请贵公司另行准备。)
6. 将油排出之后，保持此种状态 (排油旋塞-打开、排油塞子-无) ，一边注视着排油旋塞的端部，一边从加油口
加油。
=注意=
在加油过程中，请用盛油的容器接在排油旋塞的端部处。
加油孔
油标尺
排油塞子
排油旋塞
杆
盛油的容器
RL132
维修手册
7.6 元件加工部方面
DA9MCC-Z1-L00-A0
7.6-7

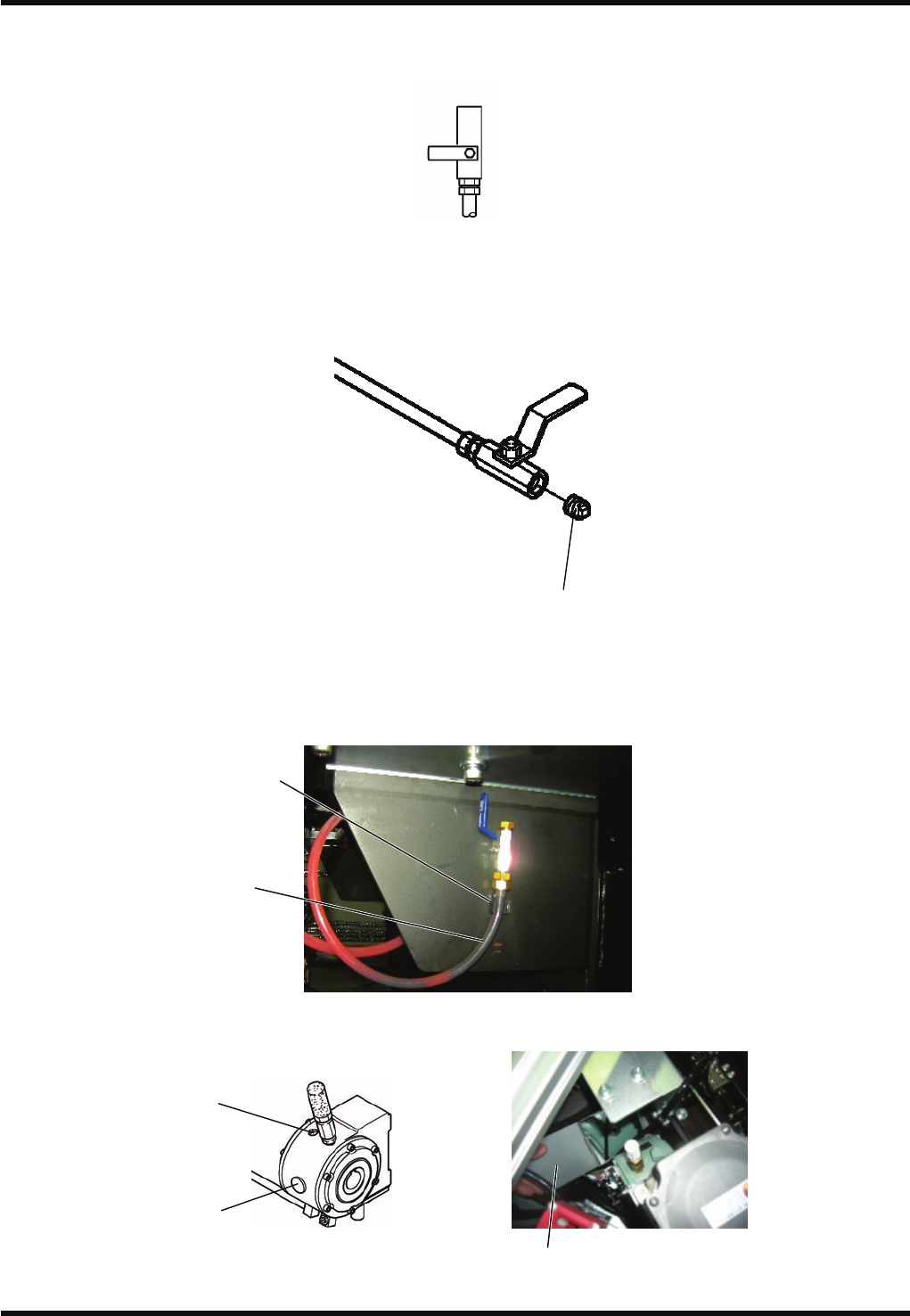

7. 当从排油旋塞的排出口好像要排出油时，暂时停止加油，请将排油旋塞的杆转动到如下图所示的横向位置。
(转动到横向位置后，就关闭了排油旋塞。)
8. 然后，请按顺时针方向转动并安装排油塞子。
(请务必拧紧排油塞子，以确保即使误将排油旋塞打开，也能防止漏油。)
9. 请将软管压入并安装到软管夹子上。
10. 请继续加油。
使用如图 1 所示的镜子，一边注视着油标尺，一边从加油口加油，直到油面上升到油标尺中心位置为止。
排油塞子
镜子 图 1
加油孔
油标尺
软管夹子
软管
