RL132 维修手册 7.7 砧座部 DA9MCC-Z4-400-A0 7.7-3 7.7.3 换油方法 ( 砧座动力部减速器 ) 1. 1. 松开螺丝，卸掉前面中间的罩盖。 2. 将软管从软管夹子上拔下来。 3. 松开螺丝，卸掉皮带罩盖。 4. 按逆时针方向转动并卸掉减速器的塞子。 塞子 前面中间的罩盖 软管夹子 软管 皮带罩盖
RL132
维修手册
7.7 砧座部
DA9MCC-Z4-400-A0
7.7-2

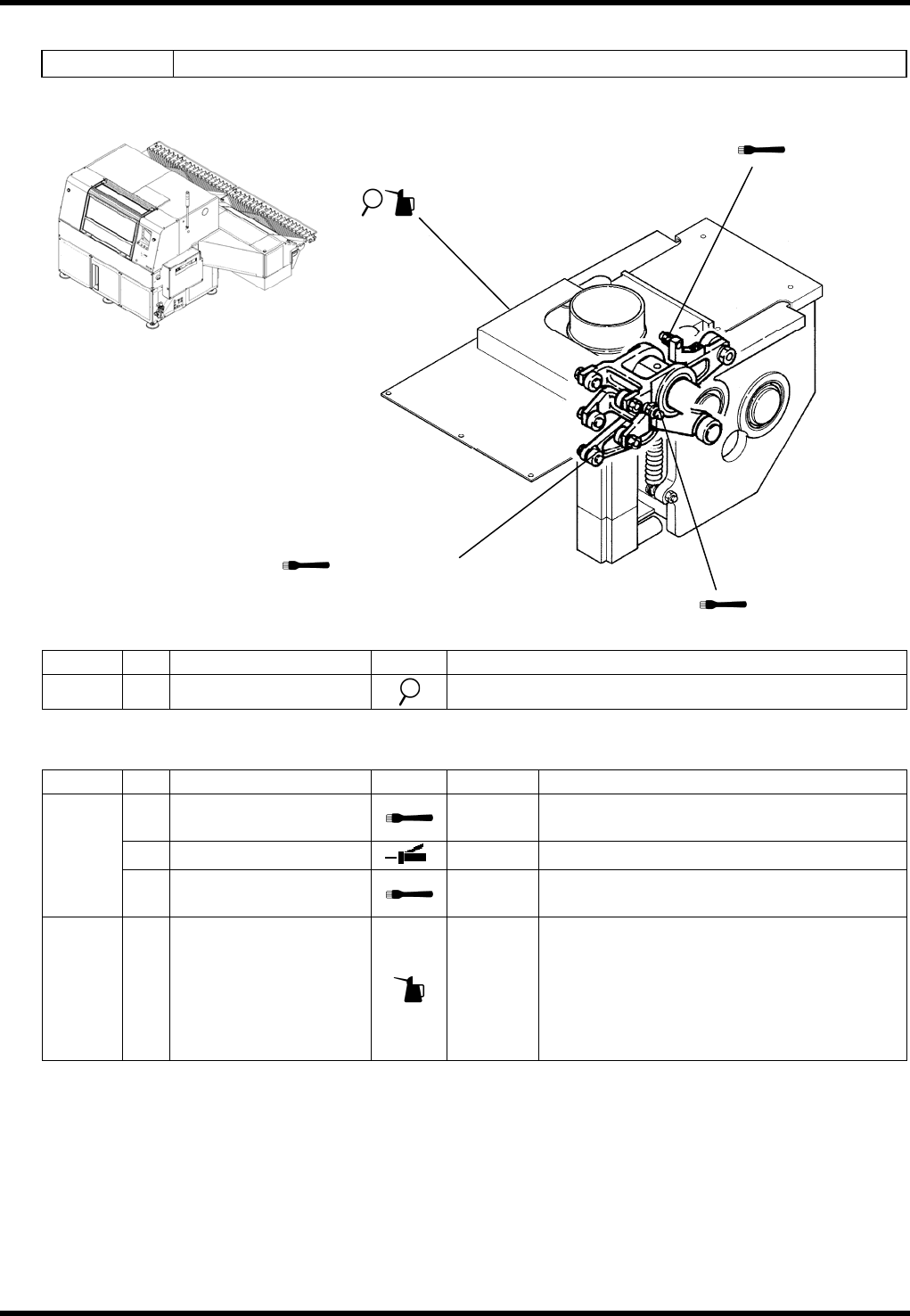

7.7.2 砧座动力部
装置编号
N610129074AA
检查
周期
No.
项目 作业 详细内容
每天
a.
减速器
确认减速器无漏油。
加油
周期
No.
项目 作业 加油量 详细内容
1.
凸轮
0.5 cm
3
彻底擦净粘付在表面上的灰尘后，薄薄地涂上
润滑脂。
2.
凸轮从动件
射出 1 次 用油枪注入润滑脂，射出一次。
每周
3.
凸轮从动件
0.5 cm
3
彻底擦净粘付在表面上的灰尘后，薄薄地涂上
润滑脂。
每运转
5,000
小时
4.
蜗轮减速器
0.18 L
(减速器
内)
每 5000 小时，实施油的更换。
废弃油 : 将蜗轮减速器下侧的关闭阀门打
开，把油放掉，做废弃处理。
加油 : 把油全放掉后，从蜗轮减速器侧的
供给口加油。(加油到达到窗口的正中间为
止)
a / 4. 减速器
1. 凸轮
3. 凸轮从动件
2. 凸轮从动件
RL132
维修手册
7.7 砧座部
DA9MCC-Z4-400-A0
7.7-3
7.7.3 换油方法 (砧座动力部减速器)
1.

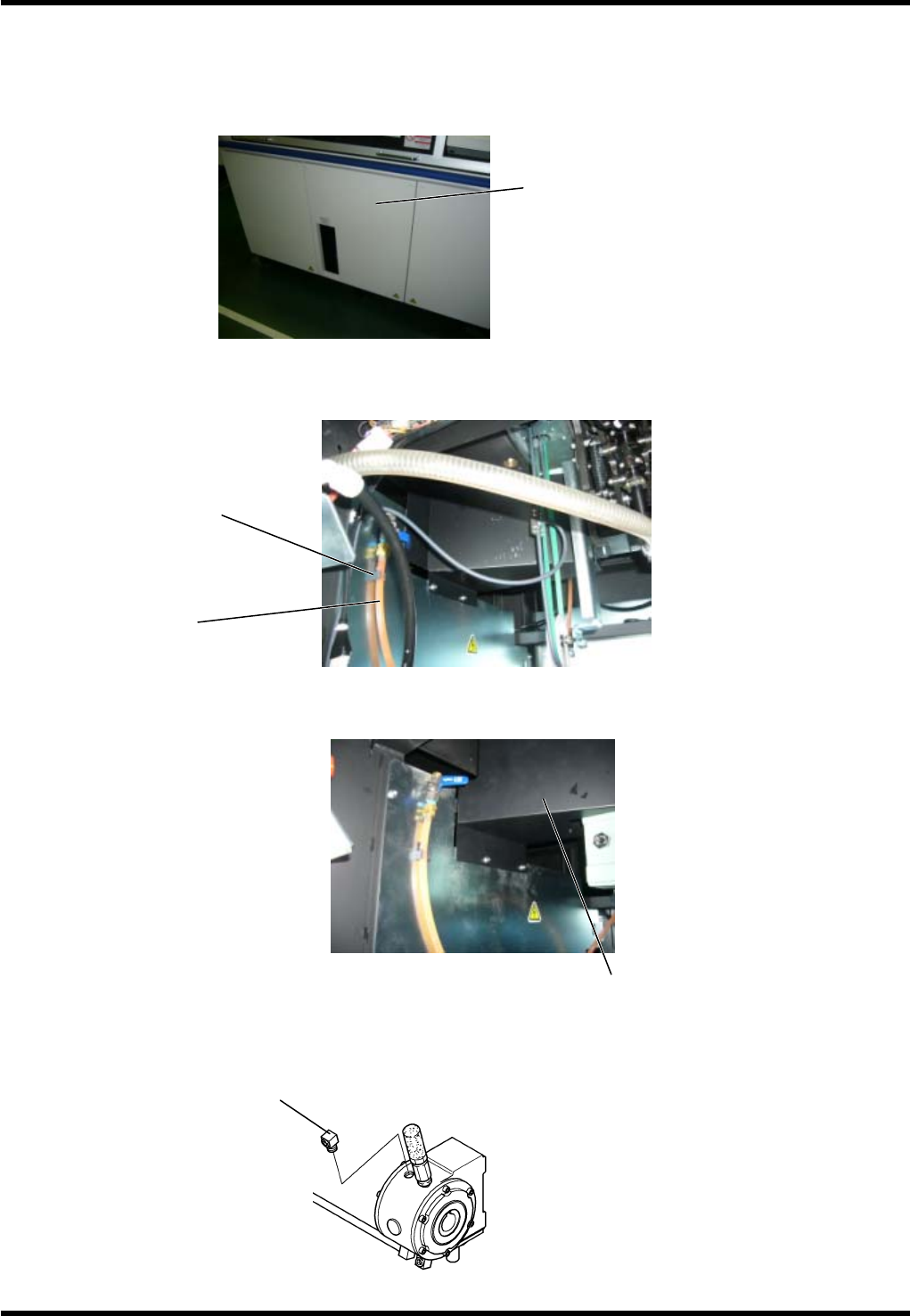

1. 松开螺丝，卸掉前面中间的罩盖。
2. 将软管从软管夹子上拔下来。
3. 松开螺丝，卸掉皮带罩盖。
4. 按逆时针方向转动并卸掉减速器的塞子。
塞子
前面中间的罩盖
软管夹子
软管
皮带罩盖
RL132
维修手册
7.7 砧座部
DA9MCC-Z4-400-A0
7.7-4
5. 按逆时针方向转动并卸掉排油塞子。
6. 将盛油的容器放到下面接油，再将排油旋塞的杆按右图所示转动到纵向位置，将油排出。
=注意=
请注意不要使油从盛油的容器中漏泄出来。
(盛油的容器不在附属品之列，请贵公司另行准备。)
7. 将油排出之后，保持此种状态 (排油旋塞-打开、排油塞子-无) ，一边注视着排油旋塞的端部，一边从加油口
加油。
=注意=
在加油过程中，请用盛油的容器接在排油旋塞的端部处。
加油孔
油标尺
排油塞子
盛油的容器
