RL132 维修手册 8.1 插入夹头方面 DA9MCC-W1-M10-A0 8.1-2 8.1.2 插入夹头的高度调整 Unit No. X02G41000 8.1.1 插入夹头的偏心调整 8.1.2 插入夹头的高度调整 8.1.3 插入夹头爪开闭时机的调整 插入夹头的高度调整 2. 1. 将印刷基板设置在 XY 工作台上。 (t=1.6mm) 2. 转动手动转盘，将循环计时器对准 160 ° 。 ( 插入夹头下的死点 ) 3. …
RL132
维修手册
8.1 插入夹头方面
DA9MCC-W1-M10-A0
8.1-1

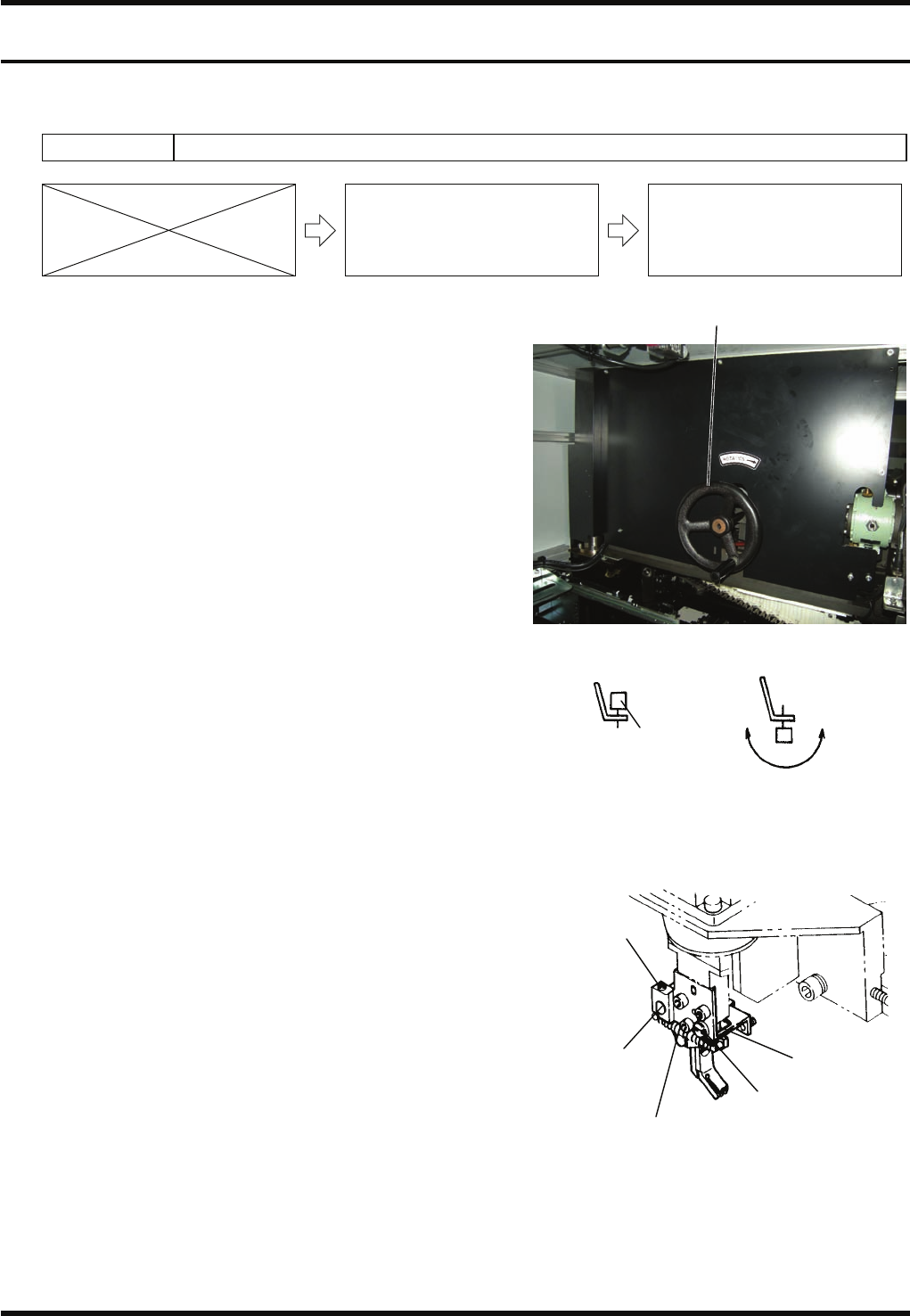

8.1. 插入夹头方面
DA9MCC-W1-M10-A0
8.1.1 插入夹头的偏心调整
Unit No. X02G41000
8.1.1 插入夹头的偏心调整
8.1.2 插入夹头的高度调整
插入夹头的偏心调整
1.
1. 接通电源，进行原点复归。
2. 打开前罩盖。
3. 松开头装置罩盖的安装螺栓，从头装置上卸掉头装置罩盖。
4. 将维修开关置于 ON 位置。
5. 按动 <ENABLING（起动）> + <START（开始）> 按钮，
解除错误。
6. 转动手动转盘，使循环计时器对准 10°。
7. 将电子元件治具倒置设置。
治具编号 : X01A08006
8. ”机器调整” → 解除θH 轴伺服。
9. 用手转动插件头的皮带，确认偏心。
如果处于偏心状态，则进入以下步骤。
10. 松开 M3 螺栓 (1 根)。
11. 把微调整螺丝(A) 后面的固定螺丝松开。
12. 转动微调整螺丝 (A) ，调整垂直方向的偏心。
13. 松开固定螺丝 (1 根)。
14. 转动微调整螺丝 (B) ，调整垂直方向的偏心。
=注意=
请以目视确认偏心，或者，在倒置设置的电子
元件治具的主体上设置千分表的检针后，确认
偏心。
微调整螺丝相对于装置来说是垂直方向移动
的，但在松开螺栓时，请务必确认最初的安装
面和状态。因为可能偏移到垂直方向以外。
15. 安装头装置罩盖，并拧紧头装置罩盖的固定螺栓。
16. 将维修开关置于 OFF 位置。
正常设置
电子元件治具的
置
倒置设置
电子元件治具
用手转动头装置
查看偏心
微调整螺丝 (A)
固定螺丝
固定螺丝
微调整螺丝 (B)
M3 螺丝
手动转盘
RL132
维修手册
8.1 插入夹头方面
DA9MCC-W1-M10-A0
8.1-2

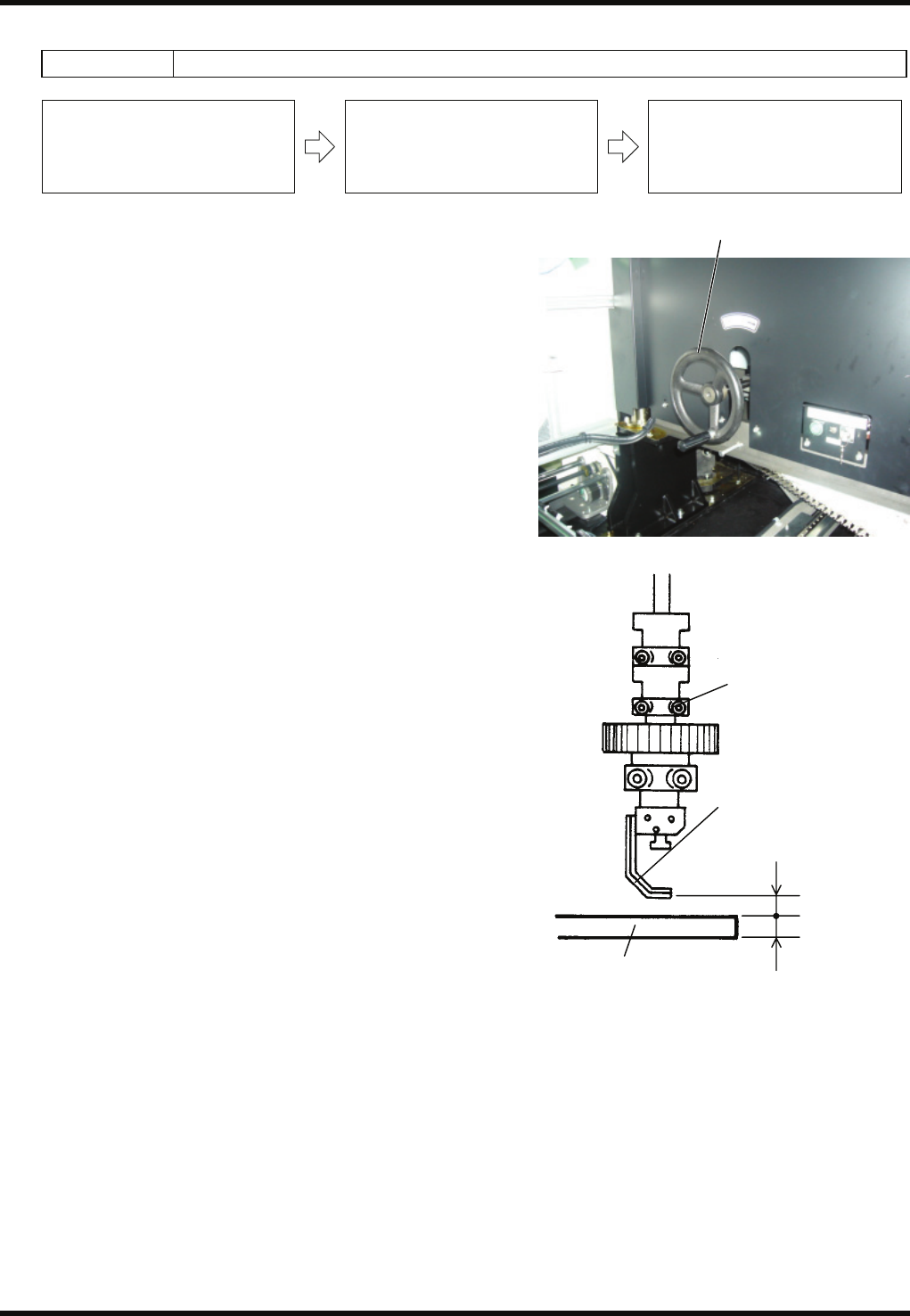

8.1.2 插入夹头的高度调整
Unit No. X02G41000
8.1.1 插入夹头的偏心调整
8.1.2 插入夹头的高度调整
8.1.3 插入夹头爪开闭时机的调整
插入夹头的高度调整
2.
1. 将印刷基板设置在 XY 工作台上。(t=1.6mm)
2. 转动手动转盘，将循环计时器对准 160°。
(插入夹头下的死点)
3. 确认夹头爪与印刷基板之间的间隙为 0.9mm。
如果不是这样，则进入以下步骤。
4. 松开螺栓 (A) ，上下调整夹头爪。
5. 再次转动手动转盘 1 周，将循环计数器对准 160°。
(插入夹头下的死点)
6. 当夹头爪与印刷基板之间的间隙为 0.9mm 时，结束调整。
=注意=
当间隙不是 0.9mm 时，请再次重复 4.～6.步骤。
手动转盘
螺栓 (A)
夹头爪
印刷基板
0.9mm
1.6mm
RL132
维修手册
8.1 插入夹头方面
DA9MCC-W1-M10-A0
8.1-3

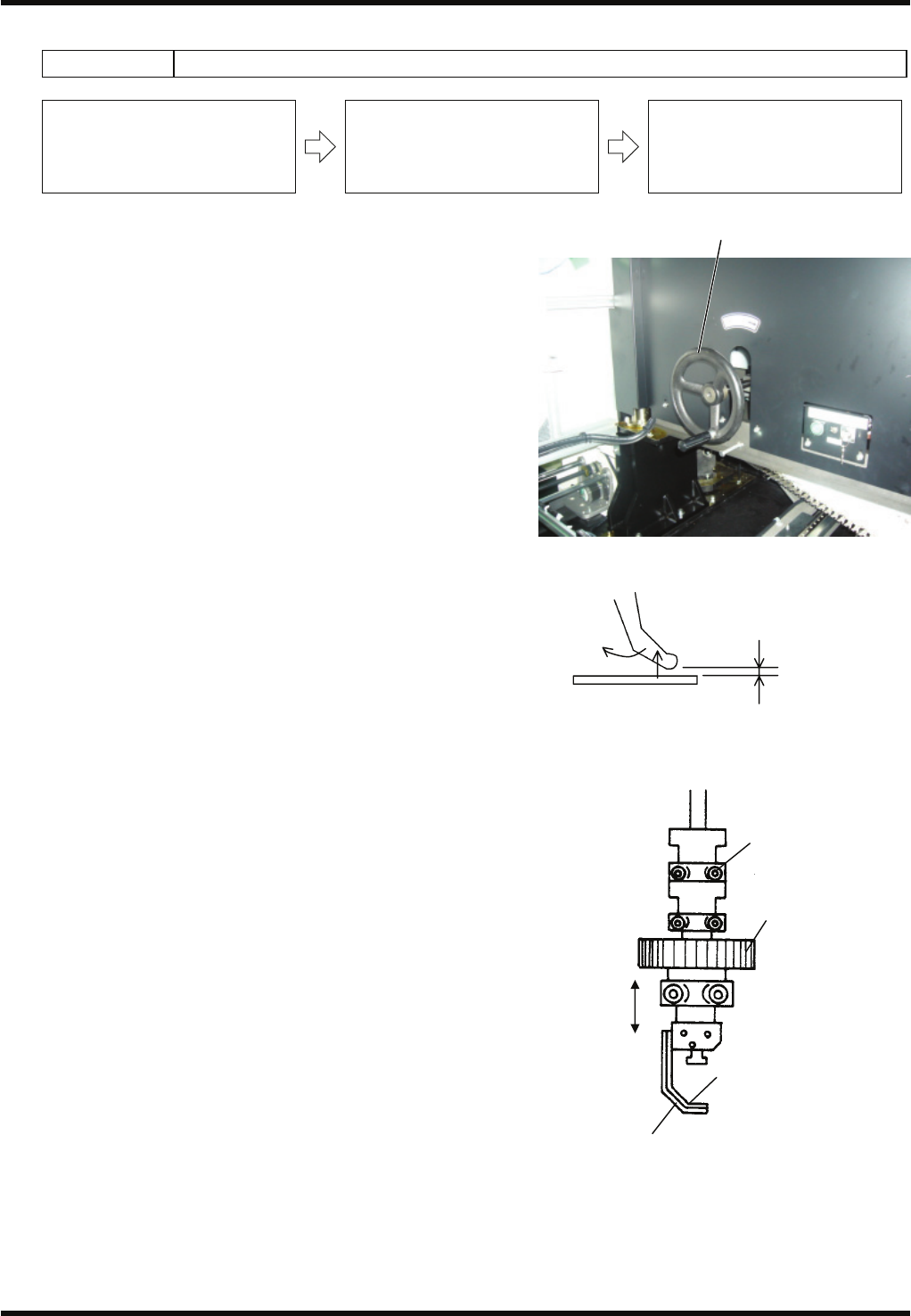

8.1.3 插入夹头爪开闭时机的调整
Unit No. X02G41000
8.1.2 插入夹头的高度调整
8.1.3 插入夹头爪开闭时机的调整
8.1.4 插入夹头摆动精度的调整
插入夹头爪开闭时机的调整
3.
1. 转动手动转盘，使插入夹头爪(B)从下面死点上升 0.5mm
时，确认插入夹头爪开始摆动。
2. 如果开始摆动 (动作) 的时机不对时，请进行以下调整。
3. 转动手动转盘，将数字型序列计时器对准 174°。
4. 松开夹头开闭时机控制的螺栓(M6±2)。
=注意=
松开螺栓 (M6±2) 后，请注意头轴会下降。
5. 用手上下移动头轴，在夹头爪打开的位置，将夹头开闭时
机控制的螺栓 (M6±2) 拧紧，进行固定。
6. 转动手动转盘，确认是否在 11°时，插入夹头爪(B)开
始关闭，在 29°时关闭完毕。
=注意=
如果时机不符合时，请再次进行 3～5 步骤的调整。
手动转盘
滑轮
夹头爪 (B)
夹头爪 (A)
夹头开闭时机控
制的螺栓
(M6±2)
0.5mm 上升
开始摆动
