RL132
维修手册
9.1 移动检查
DA9MCC-71-010-A0
9.1-3
4. 按下 <ENABLING(启动)> + [原点复归] 。
所有的轴都进行原点复归。
* <ENABLING(启动)> 在主面板的左下侧。
=注意=
θH 轴不在原点附近时，不能进行原点复归，
请注意。
4
RL132
维修手册
9.1 移动检查
DA9MCC-71-010-A0
9.1-4
9.1.2 NC 轴微动
在动作检查中使各轴动作之前，请将所有的轴都返回原点之后，再使各轴动作。
2.
1. 按下主菜单的 [机器调整] 按钮。
显示 “机器调整菜单” 画面。
=注意=
要使θH 轴进行 JOG 动作时，必须要有以下的步
骤。
1. IO 控制
2. 请按下移交头的返回键，使移交夹头
装置向右侧移动。
2. 按下 [NC 微动] 。
显示 “机器调整 - NC JOG” 画面。
3. 按下要移动的轴的名称。
4. 通过按下 <ENABLING(启动)> + 示教键使各轴移
动。
=注意=
请按下要移动的方向的键。
由于所选择的轴已在移动，因而要特别注意。
(当前位置按以 0.01°和 0.01 mm的增量显示，
小于这些量的数值则被四舍五入)。
=提示=
连续按下方向键的话，轴就连续动作。
事先按 [H] (快速) 键会使轴快速移动。
在高速移动时，各轴均以通常移动时的×10 (脉冲) 的单位动作。
5. 完成移动检查后，按下 <ENABLING(启动)> + [原点复归] 。
=注意=
只有θH 轴如果不先使其返回到原点附近 (10°～15°) 的话，全部轴的原点复归都不能进行。
3
4
5
1
2
RL132
维修手册
9.1 移动检查
DA9MCC-71-010-A0
9.1-5

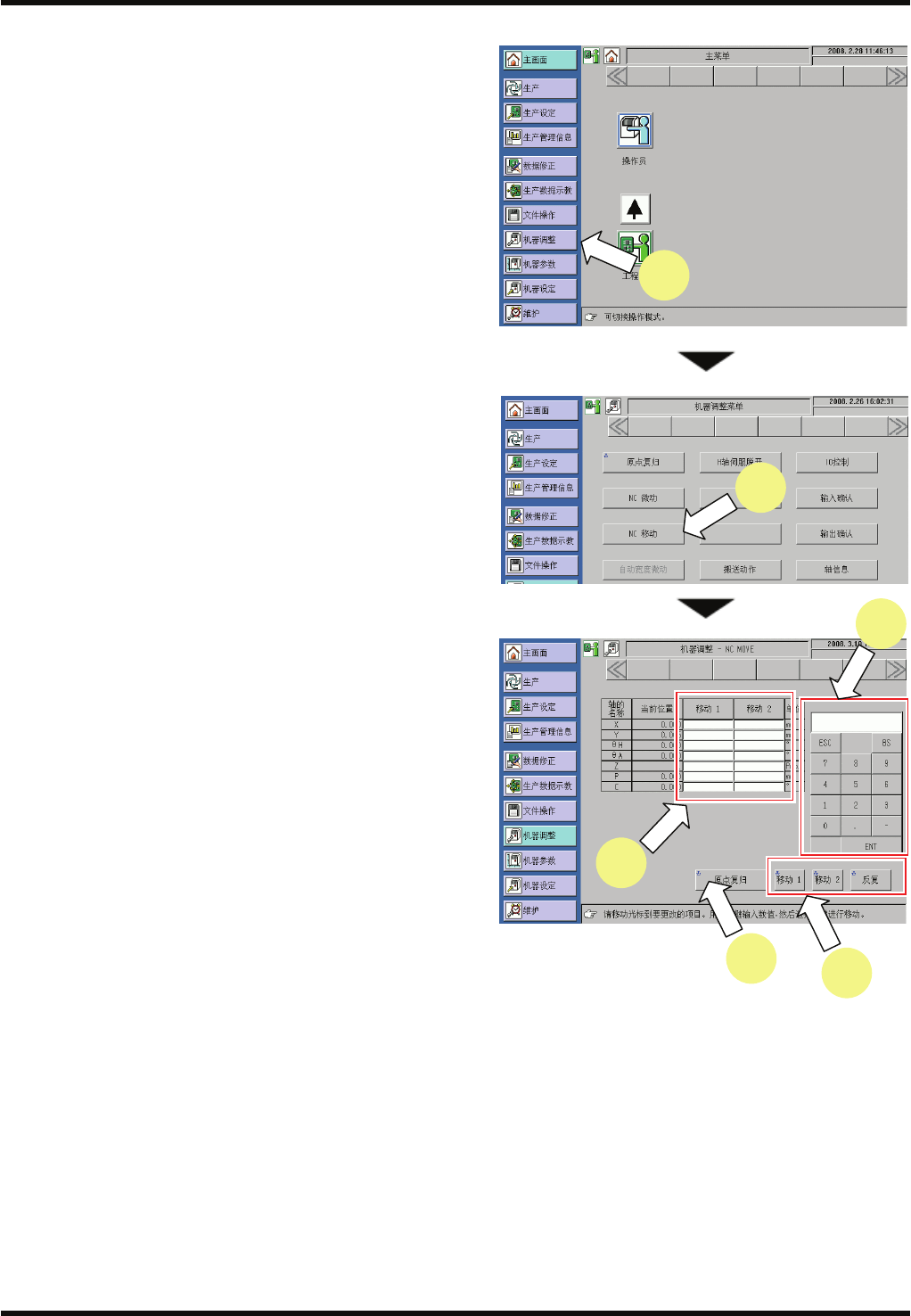

9.1.3 NC 轴移动
3.
1. 按下主菜单的 [机器调整] 按钮。
显示 “机器调整菜单” 画面。
2. 按下 [NC 移动] 。
显示 “机器调整 - NC MOVE” 画面。
3. 按下要移动的轴名称的 [移动 1] 、[移动 2] 。
4. 输入移动坐标。
5. 按下 <ENABLING(启动)> + [移动 1]，[移动 2]，[反复]
之后，各轴向所设定的坐标位置移动。
=提示=
请分别向 [移动 1] 、[移动 2] 输入坐标，
按下 [反复] 后，反复向移动 1 和移动 2
进行定位
移动。
6. 完成移动检查后，按下 <ENABLING(启动)> + [原点
复归] 。
1
3
5
6
4
2
