RL132 维修手册 10.3 蓄电池的更换 DA9MCC-A1-080-A0 10.3-5 11. 将板插入，然后往内侧提起上、下两处的 杆，并固定。 12. 用螺丝 ( 4 处 ) 固定 CPU 板。 13. 连接电缆。 14. 将主电源开关置于 ON 。 旋转 13 12 12 11 螺丝 CPU 板 电缆 螺丝
RL132
维修手册
10.3 蓄电池的更换
DA9MCC-A1-080-A0
10.3-4
8. 将连接器通过蓄电池盒的孔，然后在盒里安装新的蓄
电池。
新的蓄电池，请使用 BR-2/3AC2P 或相等品。
9. 更换后在面板上用螺丝固定蓄电池盒。
10. 连接蓄电池的连接器。
8
连接器
10
螺丝
9
蓄电池盒
RL132
维修手册
10.3 蓄电池的更换
DA9MCC-A1-080-A0
10.3-5

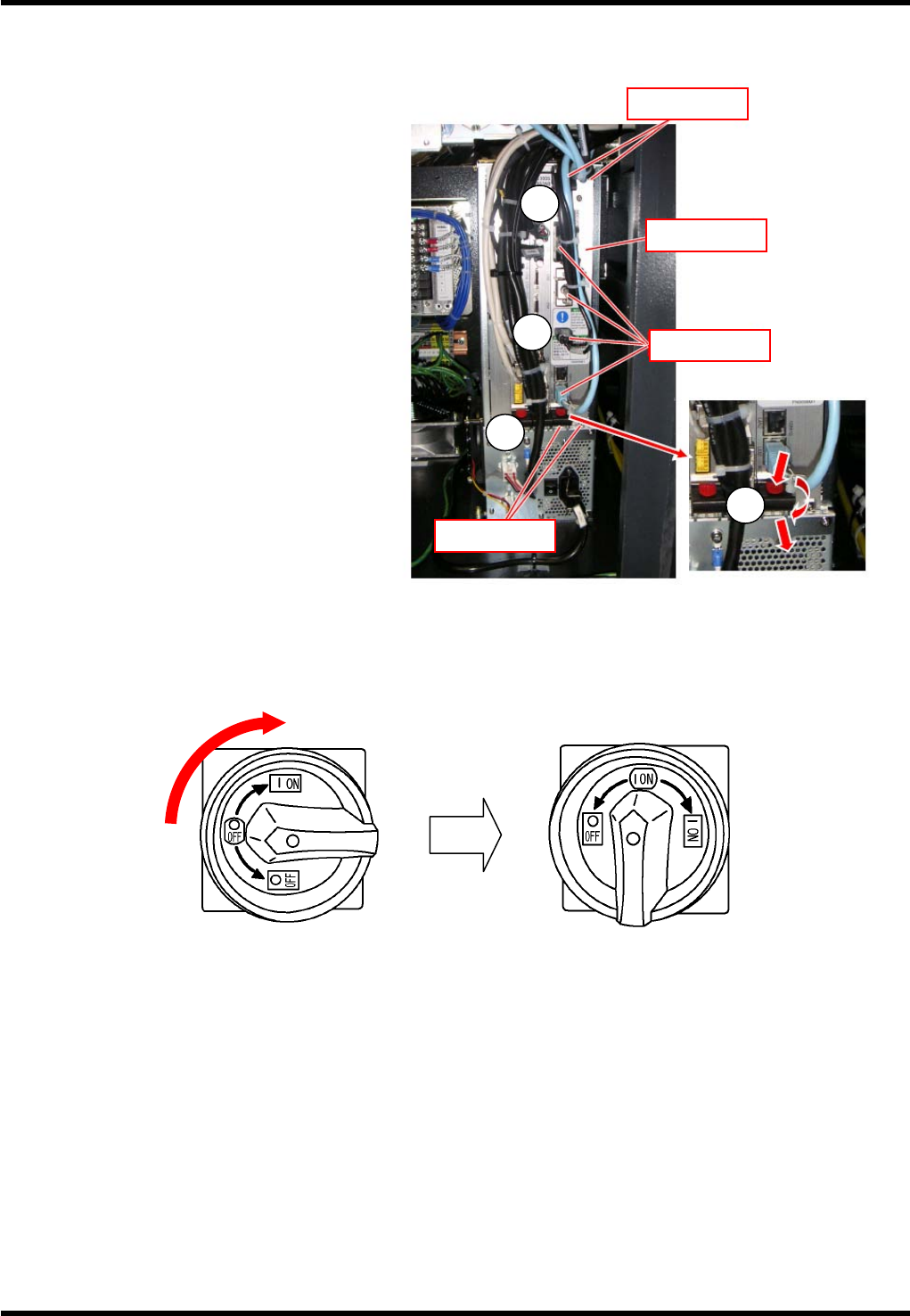

11. 将板插入，然后往内侧提起上、下两处的杆，并固定。
12. 用螺丝 (4 处) 固定 CPU 板。
13. 连接电缆。
14. 将主电源开关置于 ON。
旋转
13
12
12
11
螺丝
CPU 板
电缆
螺丝
RL132
维修手册
10.3 蓄电池的更换
DA9MCC-A1-080-A0
10.3-6
10.3.2 NCIO 板蓄电池的更换
蓄电池的使用寿命约为 10 年。(根据使用条件有所不同)
蓄电池电压降低后，在监视器画面上将会显示电压降低的警告信息。请按照下述顺序更换蓄电池。
= 注意事项 =
在 2 小时以内完成步骤 1 ~ 14 为止的作业。
错误使用蓄电池是造成发热、起火、破裂等事故的原因。
请绝对避免发生如下情况。
■ +、-端子的短路; 弄错+、-的方向
■ 加热到 100°C 以上; 扔进火中。
■ 施加压力使其变形; 拆开
2.
1. 将主开关置于 OFF 位置。
2. 打开主体前面下部的盖，然后拆卸电缆。
3. 拆卸固定 NCIO 板的螺丝 (2 处)。
4. 按下在板下部杆上设置的按钮 (PRESS)，
同时压下杆，将板拉出。
旋转
电缆
螺钉
螺钉
NCIO 板
2
3
3
4
