RL132 维修手册 2.3 维修功能 DA9MCC-10-030-A0 2.3-4 启动 在维修过程中，为了从操纵 盘对每个 NC 轴进行点动操作，出于 安全的原因，应使用一只手进行 操作，另 一只手按住启动开关。 SW: Ｌ W6L-M1C10VG-BC-TK2504-F (IDE C)
RL132
维修手册
2.3 维修功能
DA9MCC-10-030-A0
2.3-3

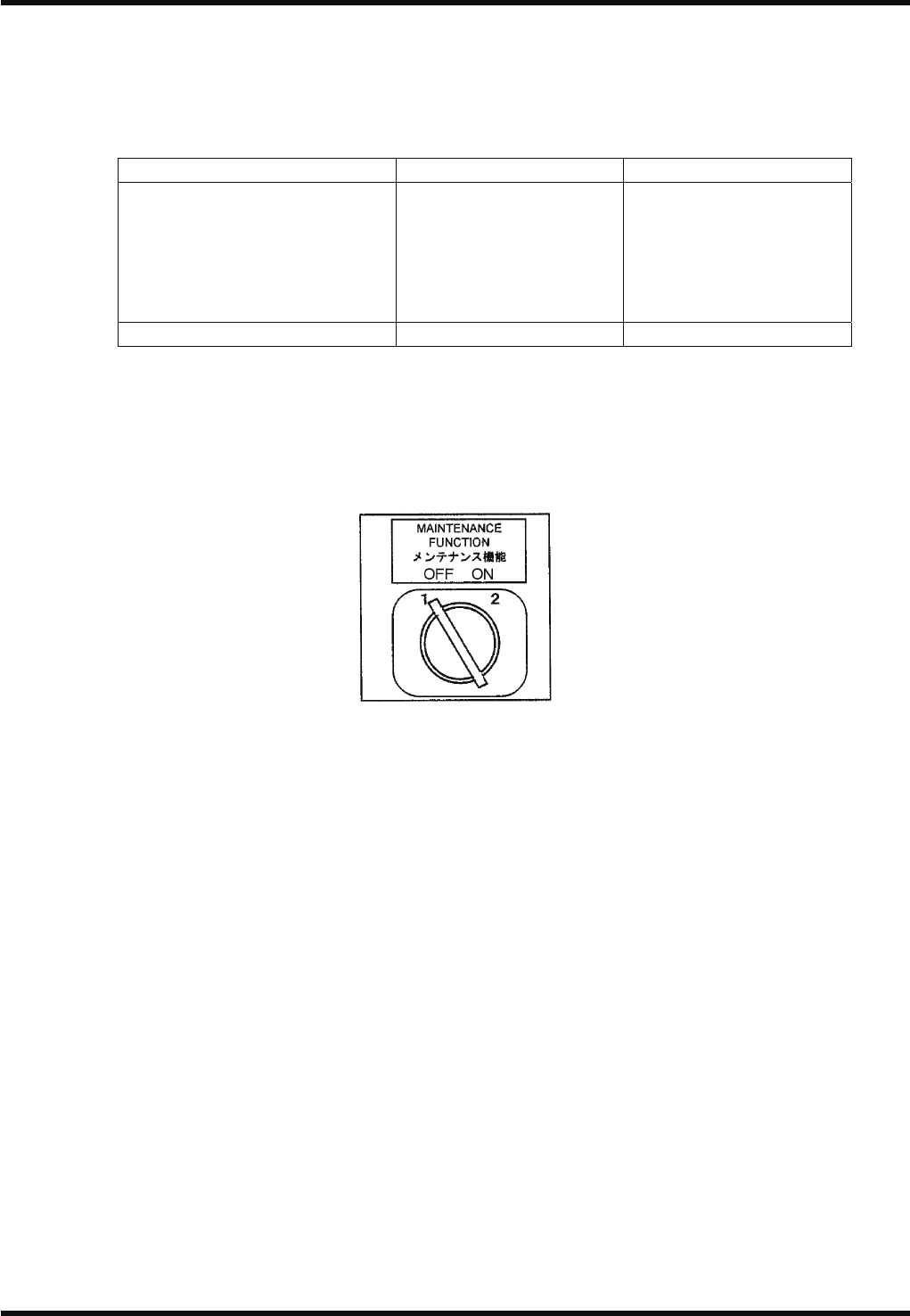

2.3.3 功能
状态
维修开关装在机器的正面。
该开关能使安全联锁开关不起作用，以便进行维修工作。
维修开关
ON
在 ON 状态下安全解除
前面
安全联锁开关
(前盖)
后面
安全联锁开关
(后盖)
无效
有效
有效
有效
显示信息 维护中 维修开关异常
在维修时只允许 NC 轴作点动运行。(不能进行 NC 移动运行)。
维修开关
=注意=
将维修开关置于 ON 位置后，不能切换到后部操作盘！
在电源 OFF 时，请将维修开关置于 OFF。
在维修开关 ON 的状态下，将电源 OFF → ON 时，为了确保安全，不能用 <ENABLING(启动)> +
<START(开始)> 来进行安全解除，此时，请将维修开关从 OFF → ON 切换一次。
将维修开关设为 ON、并 用 <ENABLING(启动)> + <START(开始)> 来进行安全解除后，请不要马上
将维修开关 OFF 。
如果马上将维修开关 OFF，虽然机器的安全是能确保了，但却会发生不能继续的错误。
此时，请进行一次电源的再接通。
SW : TM3-8222EZ / S-N
RL132
维修手册
2.3 维修功能
DA9MCC-10-030-A0
2.3-4

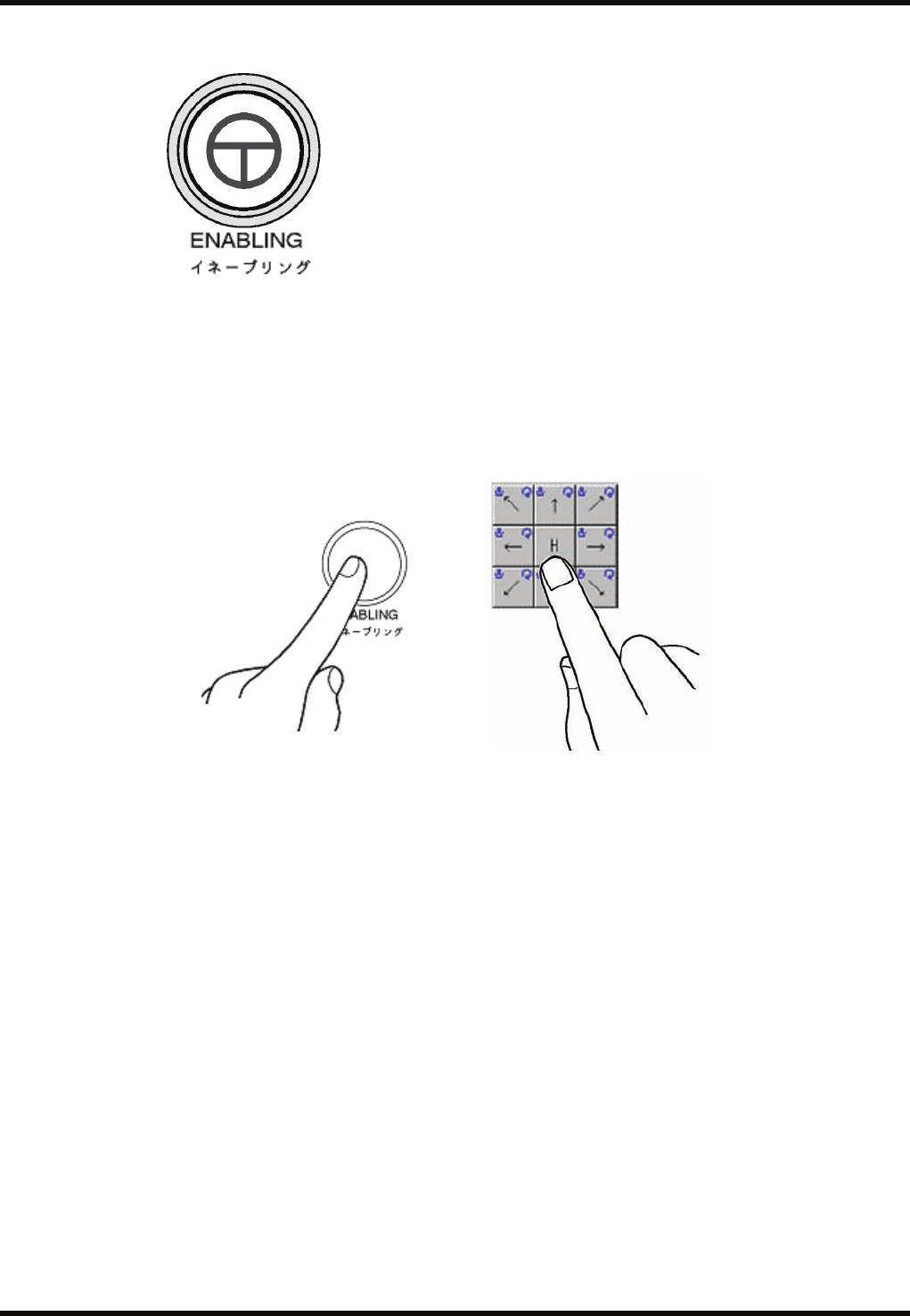

启动
在维修过程中，为了从操纵盘对每个 NC 轴进行点动操作，出于安全的原因，应使用一只手进行操作，另
一只手按住启动开关。
SW: ＬW6L-M1C10VG-BC-TK2504-F (IDEC)
RL132
维修手册
2.3 维修功能
DA9MCC-10-030-A0
2.3-5
2.3.4 操作限制
禁止的操作 (除非有意为之，否则不能中止)
所有轴都返回原点。
根据 “NC 轴移动检查” 屏幕的显示进行轴的定位。
根据 “自动摄像机刻度测量” 屏幕定位 XY 轴。
根据 “线路板二孔示教” 屏幕显示定位 XY 轴。
宽度调整轴返回原点。
根据 “宽度调整轴移动检查” 显示定位宽度调整轴。
根据 “线路板数据选择” 屏幕显示进行自动宽度调整。
根据 “线路板数据编辑” 屏幕显示进行自动宽度调整。
根据 “线路板数据示教” 屏幕显示进行轨道宽度调整。
生产过程中的所有的轴动作操作。
可执行的操作 (停止操作后，动作会停止的操作)
通过按 <START (开始)> 开关解除安全停机。
在 NC 轴 JOG 检查画面，进行的各轴的示教动作 (慢速)。
在 2 值水平设定画面，进行 XY 轴示教动作 (慢速)。
在手动照相机标尺设定画面，进行 XY 轴示教动作 (慢速)。
在自动照相机标尺设定画面，进行 XY 轴示教动作 (慢速)。
在基板 2 孔示教画面，进行 XY 轴示教动作 (慢速)。
在宽度调整轴 JOG 检查画面，进行宽度调整轴示教动作 (慢速)。
在基板数据示教画面，进行宽度调整轴示教动作 (慢速)。
