第2部 功能详解篇 第1 3章 选项 组件 13-47 13-11-2-2 前／后切换 HOD 的前、 后切换与主机操作面板的前／后切换开关设定状态连动。 根据切换， 画面会发生变化， 画 面的各控制周围显示出可 识别前 / 后的不同颜 色。前 / 后识别色 与桌面左下机器状态图 的前 / 后识别色一 致（ 圈部分的颜色）。 ・ 前面操作时的示教画面（识别色 ：橙色） ・ 后面操作时的示教画面（识别色 ：浅蓝色）
第2部 功能详解篇 第13章 选项组件
13-46

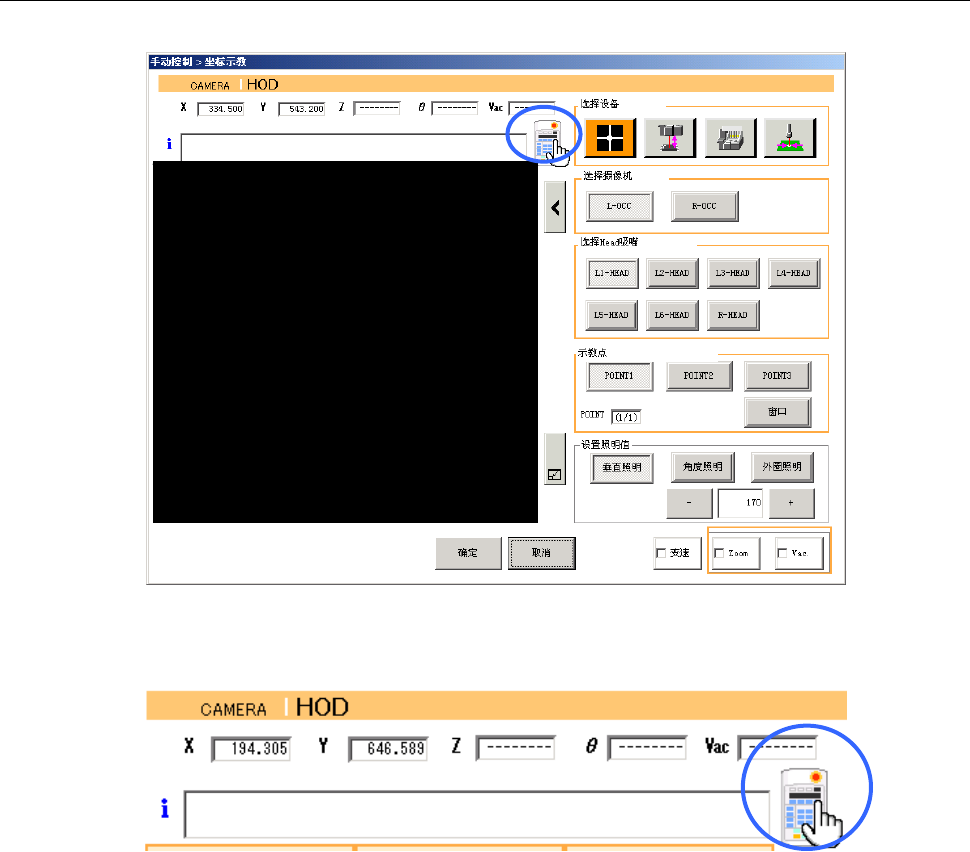

13-11-2-1 HOD 示教画面
使用 HOD 进行示教时，会启动如下画面。
画面上部为如下画面：
第2部 功能详解篇 第13章 选项组件
13-47

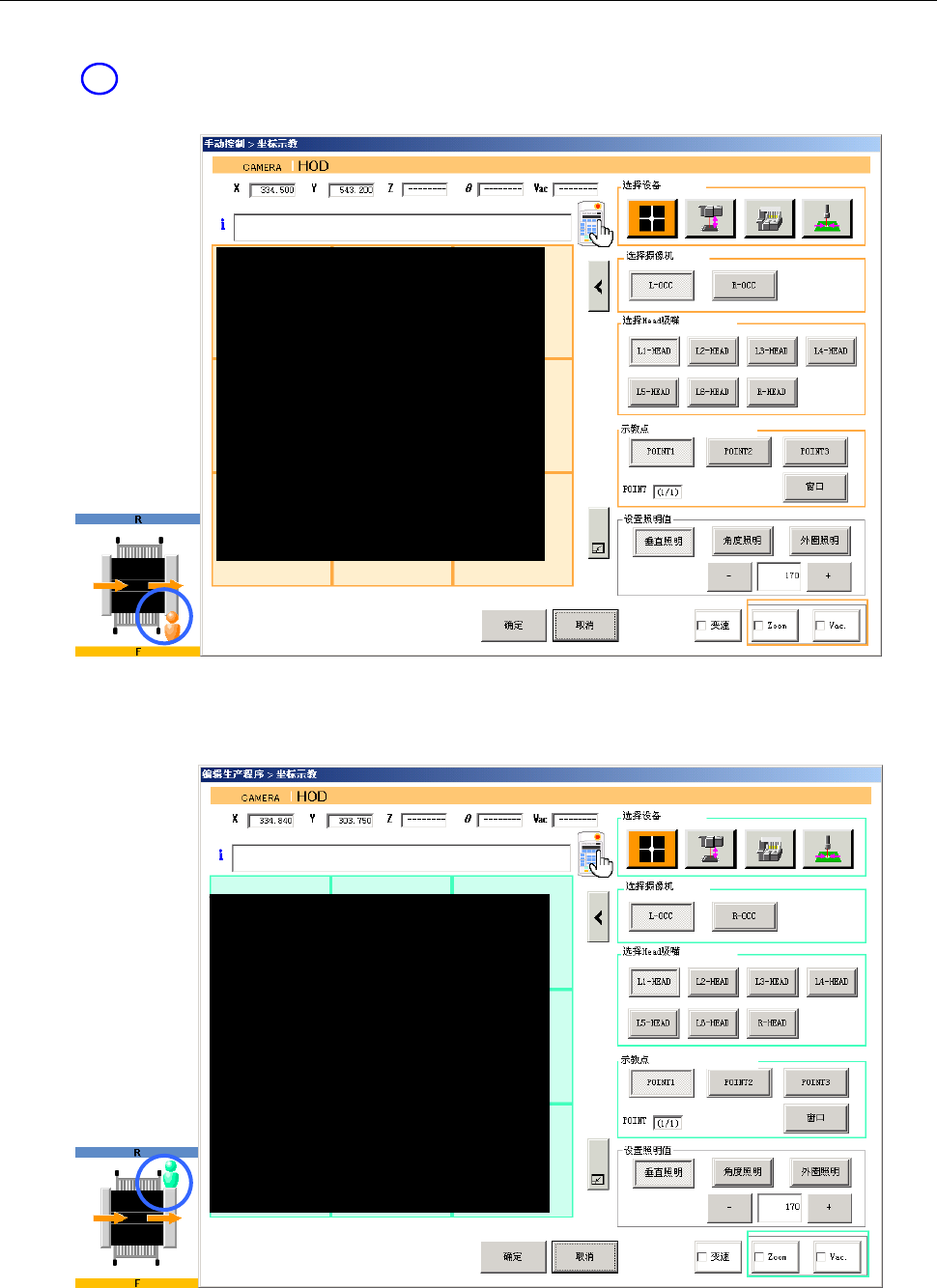

13-11-2-2 前／后切换
HOD 的前、后切换与主机操作面板的前／后切换开关设定状态连动。根据切换，画面会发生变化，画
面的各控制周围显示出可识别前/后的不同颜色。前/后识别色与桌面左下机器状态图的前/后识别色一
致（ 圈部分的颜色）。
・
前面操作时的示教画面（识别色 ：橙色）
・后面操作时的示教画面（识别色 ：浅蓝色）
第2部 功能详解篇 第13章 选项组件
13-48
13-11-2-3 用 HOD 启动示教时，在触摸屏上不能操作的按钮
用 HOD 启动示教时，要使用 HOD 的各种键进行操作。
（关于 HOD 的各种键，请参见「13-14-1-1 装置」。）
用前／后识别色圈住的画面按钮，不能在触摸屏上进行操作。
13-11-2-4 装置选择
① 用装置选择键从 HMS 、HEAD 、CAMERA 中选择示教时要使用的装置。
◇选择了 HEAD 时
液晶屏上会显示子装置。
液晶屏上会显示「L1 L2 L3 L4」。
这时，No.键 及 装置名称键 会变为有效状态。
No.键 要在示教 Z、θ 时使用。
用装置名称键切换装置。在液晶屏上显示「L1 L2 L3 L4」的状态下，按
▼键时显示会切换
成「L5 L6」。继续按▼键，也可选择支撑台或坏板标记读入器。要返回到前面的候补装置时，
请按▲键。
请用功能键(F1 ～F4))确定装置。
示教点 选择 Head 吸嘴
