第2部 功能详解篇 第1 3章 选项 组件 13-50 ( 3) 请一边看主机液晶屏的叠加画面，一边按移动键，将十字线的交叉点对准坐标中心。 此时，根据装置的移动，画面上显示的数值 ( 坐标值等 ) 将发生变化。 此外，移动的装置到达移动界限时，会发出报错声，通知操作人员无法再移动。 每按 1 次移动键，可移动 0.01mm ，选择 FA S T 时，每按 1 次移动键，可移动 0.025mm 。如按住不放则可持续移动。也可在画面上以数…
第2部 功能详解篇 第13章 选项组件
13-49

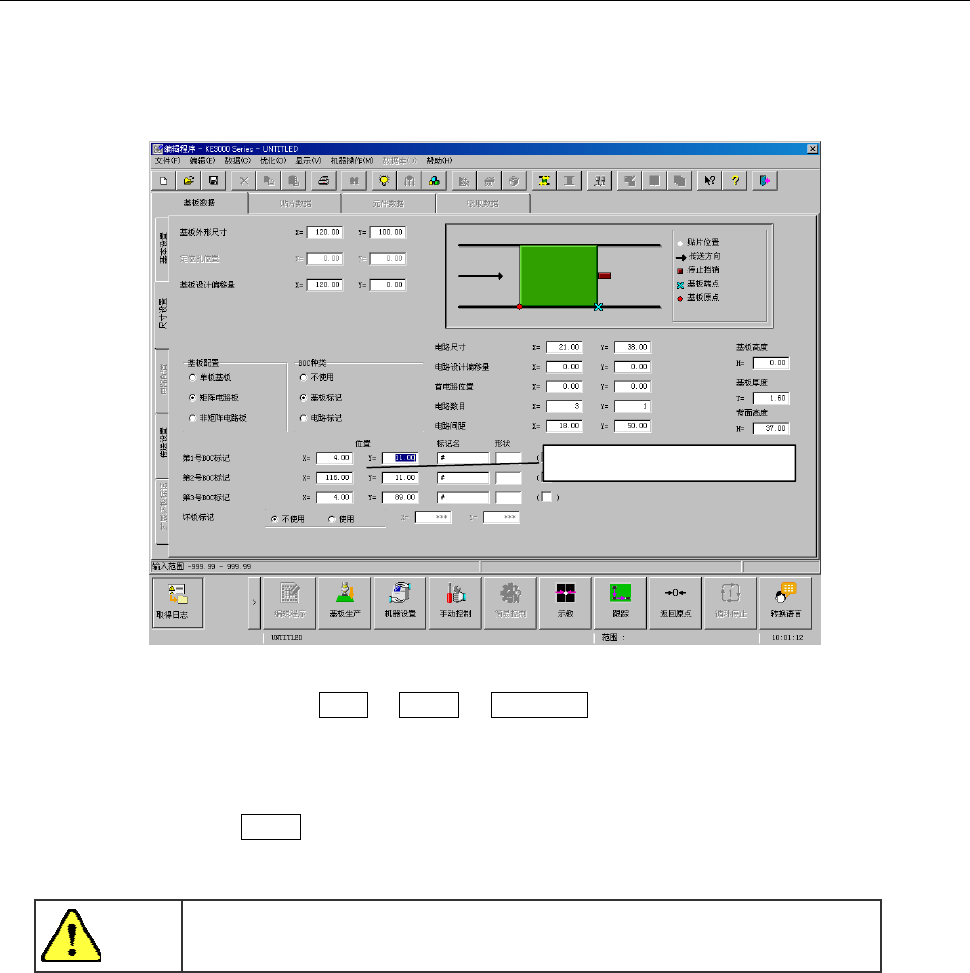

13-11-2-5 坐标示教
本节将说明坐标示教的基本操作方法。
＜步骤＞
(1) 将光标移动到想要示教的数据位置。
(2)
请用 HOD 装置选择键从 HMS 、HEAD 、CAMERA 中选择示教时要使用的装置。
但是选择的装置不适宜时，会发出报错声，请重新输入选择的装置。
若预先输入有坐标，则所选择的装置会移动到该坐标值处。
若未输入，装置不会移动。
如果装置选择了 HEAD，而吸嘴与示教时所要使用的吸嘴不同时，则应更换吸嘴。
此时，HOD 上的液晶屏会显示装置名称，可确认要以哪种装置进行示教。
注意
为了避免人身伤害，在进行 HOD 操作过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
标记坐标的示教
第2部 功能详解篇 第13章 选项组件
13-50
(

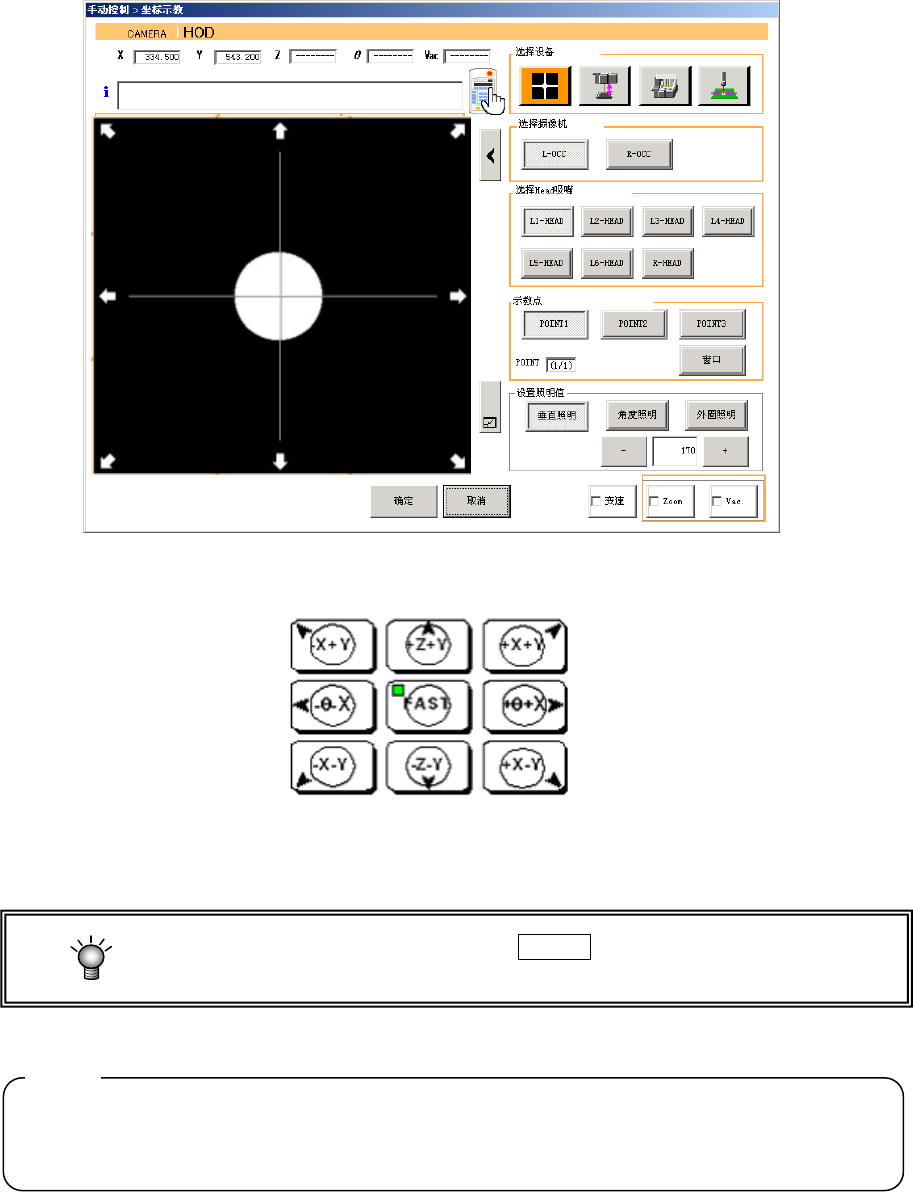

3) 请一边看主机液晶屏的叠加画面，一边按移动键，将十字线的交叉点对准坐标中心。
此时，根据装置的移动，画面上显示的数值(坐标值等)将发生变化。
此外，移动的装置到达移动界限时，会发出报错声，通知操作人员无法再移动。
每按 1 次移动键，可移动 0.01mm，选择 FAST 时，每按 1 次移动键，可移动
0.025mm。如按住不放则可持续移动。也可在画面上以数值确认移动状态。
在通过按功能栏的 [示教] 按钮启动的示教画面里，仅可在触摸屏上操作。
不能用 HOD 的移动键进行操作。
注意
:
第2部 功能详解篇 第13章 选项组件
13-51
(4) 请按 ENTER 键。
获取已示教的坐标数据。
按下 CANCEL 键时，不会取得坐标数据。按下 CANCEL 键时，如果正在生产中，则装置会
返回到示教前的坐标。如果不在生产中，则装置不会移动。
在示教中，若发生伺服电源断电现象(按下紧急停止按钮、因供料器浮动停止等)时，
蜂鸣器会鸣响，并结束示教。
◇各个项目示教结束后，移动到下一个示教项目的方法
在编辑的贴片数据或吸取数据画面里，可通过按下NEXT键，移动示教项目。
同样，可通过按下PREVIOUS键，移动到前一项目。
