第2部 功能详解篇 第1 3章 选项 组件 13-59 13-12 切割机 13-12-1 概述 作用是切断从电动式供料器排出的料带，弃之于废弃盒。 13-12-2 操作方法 13-12-2-1 设置机器设置 请从菜单栏中选择「设置 」 → 「机器设置 」 → 「设置组（ G ） 」 → 「使用单元 」 ， 确 认「选项使用单 元 」 的「切割机 」 已被选中。 关于设置方法请参照「 8-4-1 0-2 选项使用单元 」 。
第2部 功能详解篇 第13章 选项组件
13-58
13-11-3-4 测量、检查
在速度确认的条件设定画面、单独元件测量执行画面、或单独检查执行画面里，可按 HOD 的 ENTER
键执行检查、按 CANCEL 键进行「返回」操作。另外，按 HOD 的 PREVIOUS 键会移动到前一个代
替元件，按 NEXT 键会移动到下一个代替元件。
有关测量、检查画面的详情，请参见「4-5-4-2 测量」、「4-5-4-3 检查」。
13-11-3-5 跟踪
在跟踪执行画面里，可按下表所示用 HOD 进行操作。
HOD 键 动 作
HMS
用选择的装置启动示教画面。 HEAD
CAMERA
▲ PREVIOUS 移动到前一个贴片（吸取）点。
PAUSE 在自动跟踪时中断。再次按 PAUSE 键后，则再开始。
CANCEL 退出画面 (等同于[OK] 按钮)。
▼ NEXT 移动到下一个贴片（吸取）点。
ENTER 退出画面 (等同于[OK] 按钮)。
有关跟踪画面的详情，请参见「4-5-4-7 跟踪」。
第2部 功能详解篇 第13章 选项组件
13-59
13-12 切割机
13-12-1 概述
作用是切断从电动式供料器排出的料带，弃之于废弃盒。
13-12-2 操作方法
13-12-2-1 设置机器设置

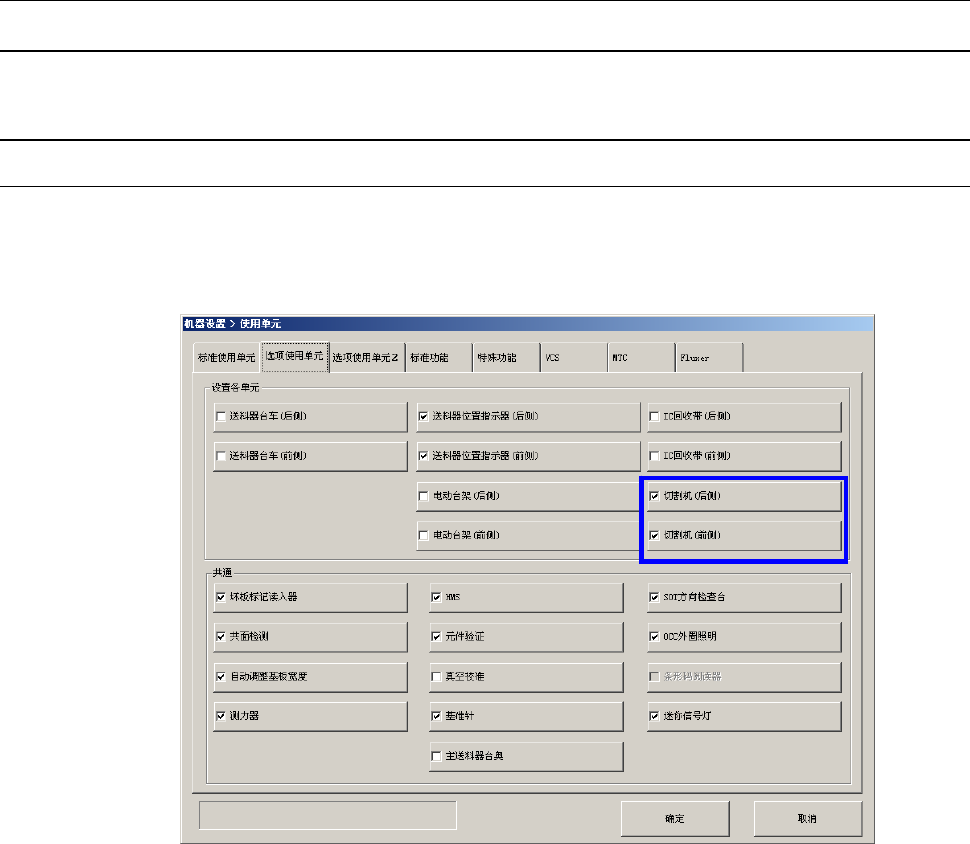

请从菜单栏中选择「设置」→「机器设置」→「设置组（G）」→「使用单元」， 确认「选项使用单
元
」的「切割机」已被选中。
关于设置方法请参照「8-4-10-2 选项使用单元
」。
第2部 功能详解篇 第13章 选项组件
13-60

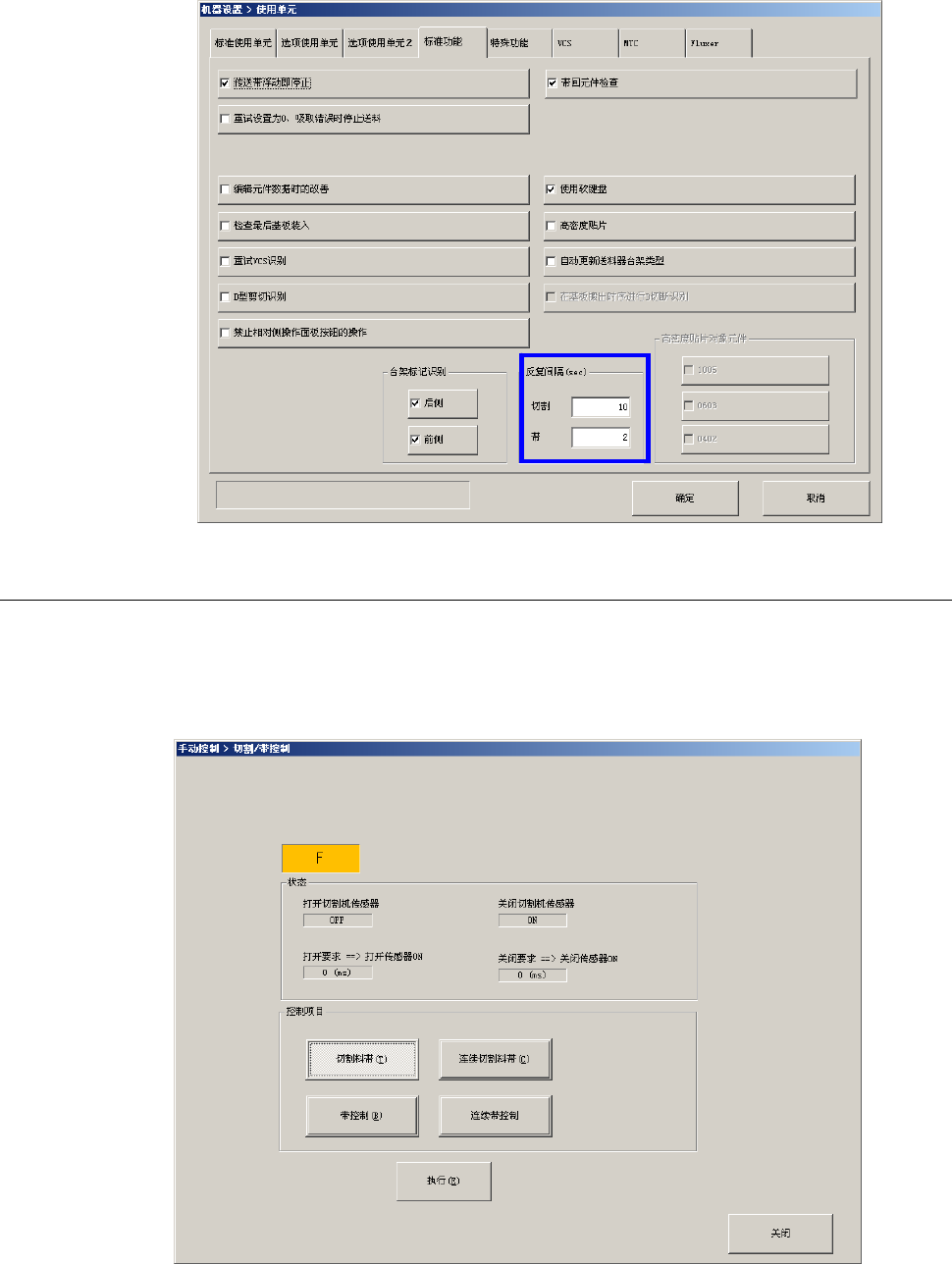

设置切割机动作的反复动作间隔。初始值已设置为切割 10 秒、带 2 秒。
关于设置方法请参照「8-4-10-3 标准功能
」。
13-12-2-2 手动控制
请从菜单栏中选择「手动控制」→「供应装置（E）」→「电动供给控制（E）」，启动电动供给装置
控制画面。按下[切割控制（U）]按钮，即启动切割控制画面。关于操作方法请参照「9-8-2 电动供给
控制
」。
