第2部 功能详解篇 第13章 选项组件
13-69
13-13-5-2 检测负荷
(1) 负荷检测的检测方式
用元件数据中设置的值，不吸取元件，而是在测力器上进行吸取和贴片操作，以确认操作时的负荷。
(2) 负荷检测的操作
选择[机器操作]-[检测]-[检测负荷]后，显示如下画面。
1) 被检元件
显示要进行负荷检测的元件的必要内容。
2) 检测条件
显示要进行负荷检测的必要条件。
[吸取补偿（ｇ）]
显示吸取补偿量。控制方式为行程时，计算吸取补偿量与使用的吸嘴之间的理论值，并显示负荷。
[贴片补偿（ｇ）]
显示贴片补偿量。控制方式为行程时，计算贴片补偿量与使用的吸嘴之间的理论值，并显示负荷。
[（测量）次数]
设置进行负荷检测的次数（1～10）。
[使用 Head]
显示在负荷检测中使用的 Head。按 Head 选择按钮，可以选择其他 Head。
第2部 功能详解篇 第13章 选项组件
13-70

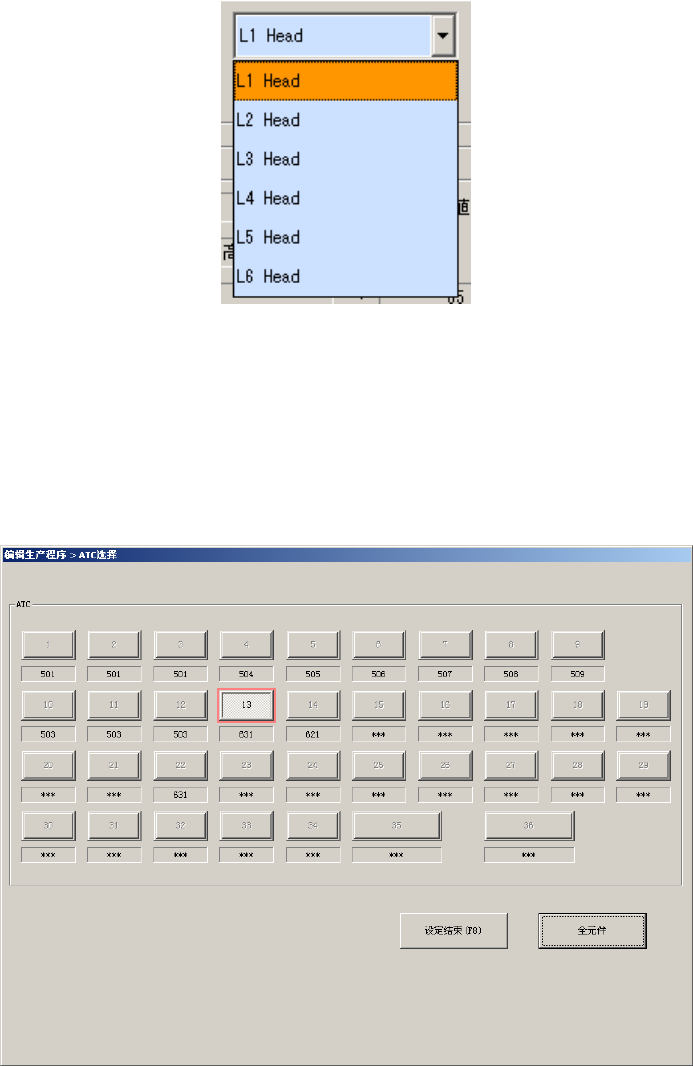

[Head 选择]
显示下图的[Head 选择]对话框。在[Head 选择]对话框里，可以选择检测中要使用的 Head。
[ATC 编号]
显示使用的 ATC 编号。
按[ATC 选择]按钮后，显示[ATC 选择]对话框，可以选择检测中要使用的 ATC。
补偿量的控制方式为[行程]时，可以选择所有使用的吸嘴。
控制方式为[负荷]时，仅可以选择在 ATC 吸嘴配置时负荷检测为 OK 的吸嘴。
第2部 功能详解篇 第13章 选项组件
13-71
3) 负荷检测结果
检测后，在检测结果中显示吸取和贴片的检测结果。
项目 内容
最大值(g)
｡
显示测量值的最大值
最小值(g)
｡
显示测量值的最小值
平均值(g)
｡
显示测量值的平均值
下降速度 显示 Z 轴
｡
的下降速度
上升速度 显示 Z 轴
｡
的上升速度
检测值(1～10)
｡
显示测量值
[检测]按钮
执行负荷检测。
[返回]按钮
结束负荷检测，返回之前的画面。
[信息]按钮
显示测量值的图形显示等详细信息。
[检测之前先检查测力器]
在执行检测前，进行测力器自检。发现测力器异常时，不执行检测。
