第2部 功能详解篇 第13章 选项组件
13-84

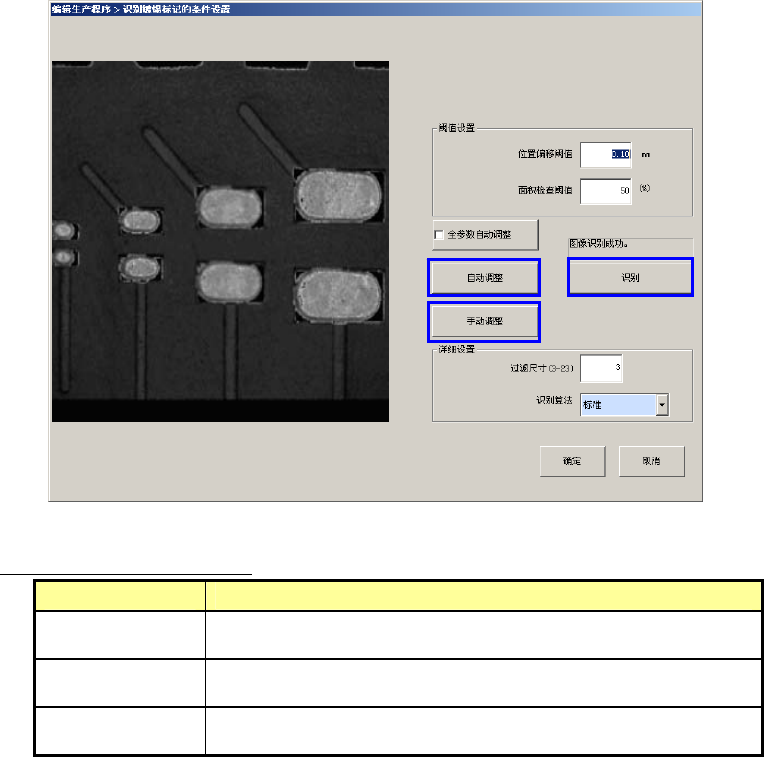

(4)设置检查阈值
在镀锡偏移阈值检测框内输入阈值，在面积检查阈值检测框内输入面积比阈值。检测框的数值，应为示
教时的镀锡外形尺寸＋位置偏移阈值。
按下[确定]，阈值更新后，进入下一个工序。
* 以位置偏移阈值为基准，设置检测范围。
* 在面积检查阈值框内输入 0 时，则不进行面积比的检测。
画面上显示的命令按钮内容
按钮名称 实行内容
自动调整 自动调整照明、阈值、对比度图案。
识别 进行镀锡标记识别。
手动调整 移动到手动调整画面。
<使用键盘操作>
1. 按[Tab]键，把焦点移动到编辑框。
2. 在编辑框内输入变更值。
3. 用[Tab]键，把焦点移动到相对应的命令按钮上，再按 Enter 键。
①
②
③
第2部 功能详解篇 第13章 选项组件
13-85
① 自动调整（参数）
在[识别镀锡标记的条件设置] 画面上选择 [自动调整]按钮，可一边变更参数，一边反复进行识别，自
动调整出最适宜的参数。自动调整结束后，显示如下[自动调整结果]画面。识别不稳定时，会显示警
告。
显示该画面时，按下 F12 键，可保存多个自动调整时的图像。图像可与 VCS 识别图像同样地保存
下来。但处理需要时间。若要中止时再按一次 F12 键，或按 Esc 键，显示对话框后可选择停止保存
图像，或继续。
② 识别
在[识别镀锡标记的条件设置]画面上选择 [识别]按钮后，即可按设置的参数进行识别。
识别成功时，VCS 监视器上的镀锡中心点会出现十字标记。识别失败时，VCS 监视器会显示错误代
码。识别不稳定时，可在 [识别镀锡标记的条件设置]画面上选择 [取消]按钮，重新调整照明。
第2部 功能详解篇 第13章 选项组件
13-86
③ 手动调整
在[识别镀锡标记的条件设置]画面上选择 [手动调整]按钮后，可手动设置镀锡、焊盘、阻焊剂，进行
对比度的确认及参数的调整。
·手动调整时的 VCS 图像
在[设置测量位置]上进行镀锡位置、基板位置 (特别是电路部分)、焊盘位置的示教。
把光标对准示教位置编辑框，用 HOD 进行示教。示教结束后编辑框上会出现*符号。
有时不能设置焊盘位置。在此种情况下，请进入和执行下一个步骤（[确认对比度] 和 [调整参数]）。
确认对比度
以现在设定的参数测量各范围的亮度，在画面上显示是否得到足够的对比
度。
调整参数
变换照明等各项识别参数，测量各个范围的明亮度，进行调整，以取得对
比度适宜的参数。调整结果将在 [自动调整结果]画面上显示。调整不出对
比度时，请重新设置识别位置。
