第2部 功能详解篇 第13章 选项组件
13-164
13-23 旋转型焊锡转印装置
本装置是用于对 BGA、CSP、倒装芯片等球端子元件转印焊锡的装置。
使用设置在焊锡盘里的刮浆板，可调整转印焊锡的膜厚。
13-23-1 规格
推荐焊锡膏 M705-TVA 系列(千住金属工业制) ( 粘度 ： 30Pa
・
s )
对象元件 元件尺寸：14mm×14mm 以下
球直径 ：0.36mm～
球间距 ：0.5mm 以上
涂覆规格 焊锡膜厚：40
μ
m～200
μ
m
设备规格
项目 规格 备注
型号 机械台架用 SWR1MB
电动台架用 SWR1EB
总重量 机械台架用 3.2kg
电动台架用 4.4kg
转印位置 1个位置
转印贴片时节拍 1180CPH
消耗电力 1.5W (AC100V / 15mA)
定期更换零件 SQUEEGEE（刮浆板） 发生缺损、磨损、变形时更换
13-23-2 构成、各部分的名称
机械台架规格
电动台架规格
焊锡盘
微计量器
定位销
夹紧杆
电线
刮浆板
夹紧杆
电线
微计量器
刮浆板
焊锡盘
第2部 功能详解篇 第13章 选项组件
13-165
13-23-3 设置
13-23-3-1 安装焊锡转印装置
(1) 安装步骤
・
机械 电动台架规格
1) 使用带帽螺丝将刮浆板安装到旋转型焊锡转印装置上。
※仅电动型需要进行安装 X_STOPPER_BR_V 的作业。
电动台架规格
2) 一边向箭头方向推 X_STOPPER_BR_V，一边用螺丝(M3)固定金属板。
螺丝（M3 × L=5）
(
L6030592TN
)
X_STOPPER_BR_V
(
40122726
)
旋转型焊锡转印装置
带帽螺丝
刮浆板单元
第2部 功能详解篇 第13章 选项组件
13-166

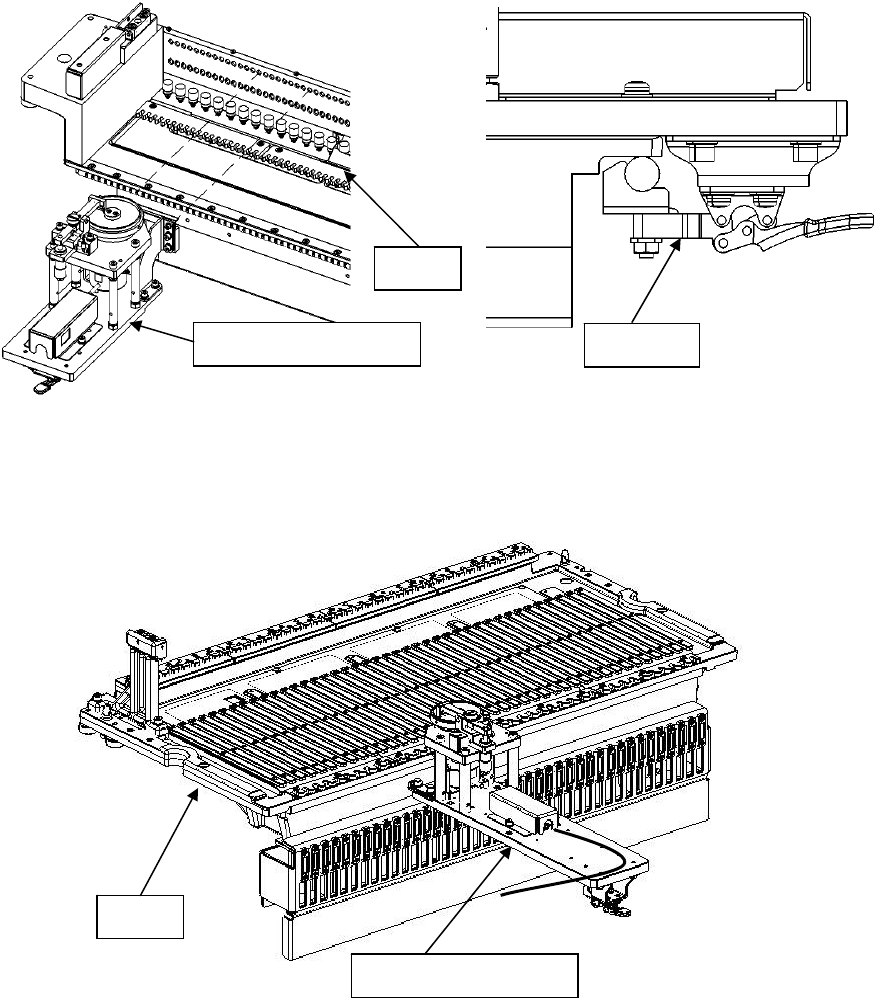

3) 将旋转型焊锡转印装置对准台架的销孔进行安装，固定夹紧单元。
* 电动规格要将旋转型焊锡转印装置对准台架的轨道安装。
机械台架规格
电动台架规格
旋转型焊锡转印装置
台架
旋转型焊锡转印装置
台架
夹紧单元
