第2部 功能详解篇 第1 3章 选项 组件 13-170 2) 拆下焊锡盘的螺丝 (M3) 。 3) 拆下后，按逆向步骤将焊锡盘安装到旋转型焊锡转印装置上。 螺丝（M3）
第2部 功能详解篇 第13章 选项组件
13-169

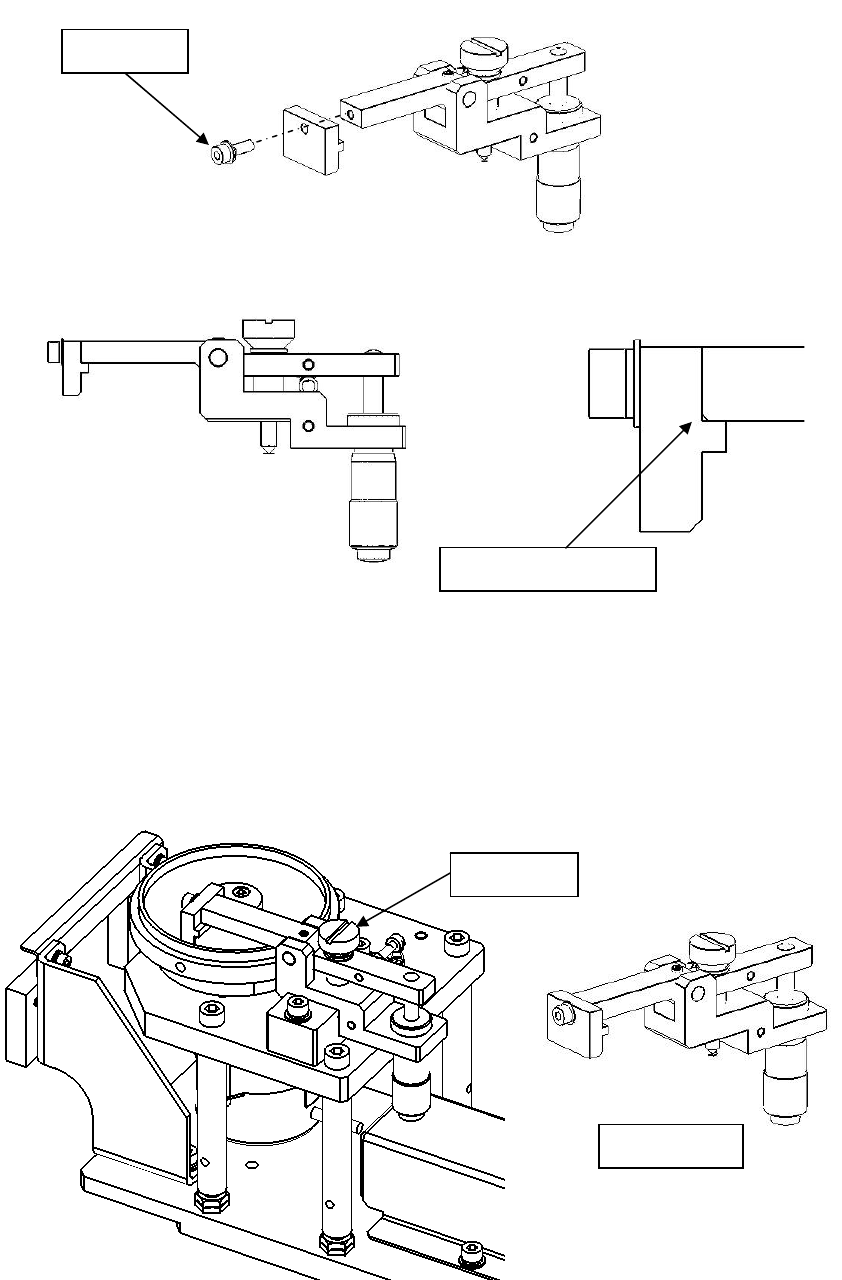

2) 拆下刮浆板的螺丝(M3)。
3) 更换新的刮浆板。
4) 完成更换后，按逆向步骤将刮浆板安装到旋转型焊锡转印装置上。
(5) 焊锡盘的装卸
・
机械 电动台架规格
1) 确认主机的电源已关闭。
拧松带帽螺丝，拆下刮浆板单元。
带帽螺丝
刮浆板单元
螺丝（M3）
按压该面进行安装
第2部 功能详解篇 第13章 选项组件
13-170

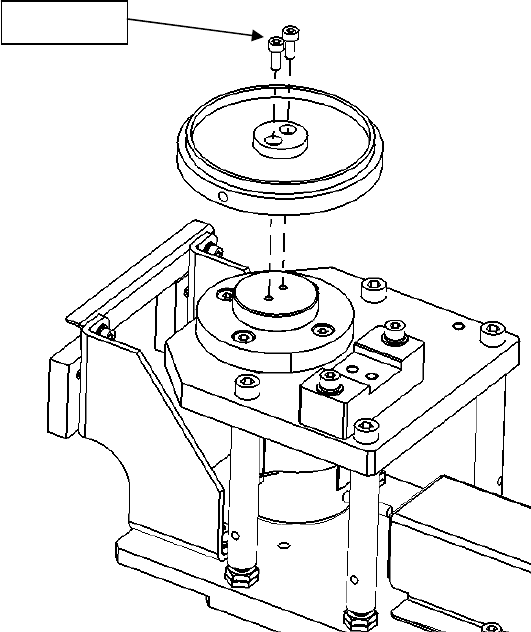

2) 拆下焊锡盘的螺丝 (M3)。
3) 拆下后，按逆向步骤将焊锡盘安装到旋转型焊锡转印装置上。
螺丝（M3）
第2部 功能详解篇 第13章 选项组件
13-171
＜确认焊锡盘的安装状态＞
安装焊锡盘后，请确认焊锡盘上面的高度是否均匀。

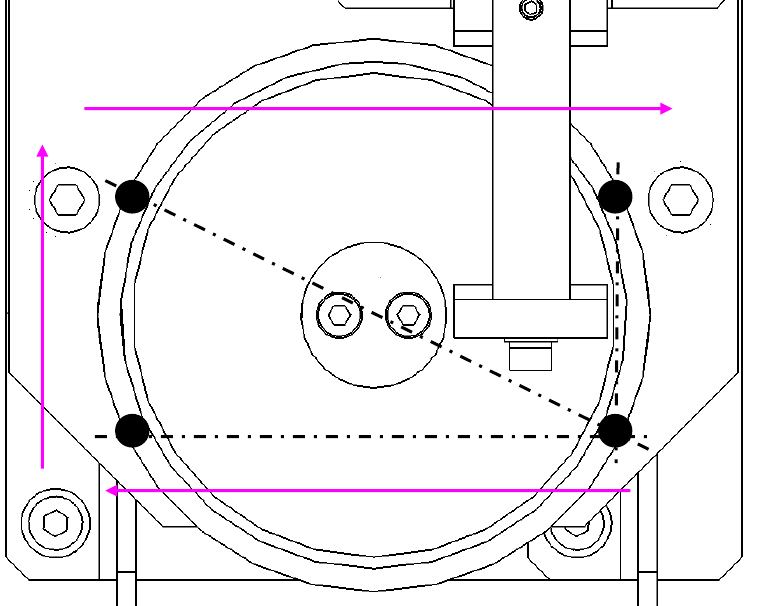

请在「手动控制」的「助焊剂涂覆单元控制」里，使用 HMS 对空腔周边的 4 处（图中●标记位
置）的高度，以①为基准自动测量 3 个位置（②、③、④），确认①→②、①→③、①→④的 3 个
方向均在±100μm 以内。
如果高度不在±100μm 以内，请重新确认安装状态。
（参见 13-23-7 手动控制）
①
②
③
④
