第 2 部 功能详解篇 第 14 章 程序补充 第 14 章 程序补充 14 - 1 元件 尺寸图例 方形芯片 · 方形芯片（ LED ） 圆筒形芯片（ Melf ） 铝电解电容 外形尺寸 横 外形尺寸 纵 元件高度 外形尺寸 横 外形尺寸 纵 元件高度 外形尺寸 横 外形尺寸 纵 元件高度 引脚长度 引脚宽度 ＋侧 －侧 ＋ 14 -1
第2部 功能详解篇 第13章 选项组件
13-201
(2) 停止生产时
因用户要求暂停等停止生产时，可以在对从 MDS 先排出的元件及向滑梭供应结束的元件进行贴
片后，中断生产。
在暂停画面按下 STOP 开关，显示“停止生产”信息，若选择「确定」时，则显示转移至无 MDS
元件要求的生产模式的确认信息对话框。
1） 选择「是」时
返回生产暂停画面。
在此状态下重新开始生产，则 MDS 处无新元件要求，实施吸取、贴片动作。
在 MDS 侧，若无供应状态的元件，则自动停止生产。
2） 选择「否」时
无论 MDS 的元件供给状态如何，均停止生产。
※在停止生产后，将破坏滑梭中残留的元件，但在反转装置中有可能会残留有元件，请予以去
除。
第 2 部 功能详解篇 第 14 章 程序补充
第14章 程序补充
14-1 元件尺寸图例
方形芯片·方形芯片（LED）
圆筒形芯片（Melf）
铝电解电容
外形尺寸
横
外形尺寸
纵
元件高度
外形尺寸
横
外形尺寸
纵
元件高度
外形尺寸
横
外形尺寸
纵
元件高度
引脚长度
引脚宽度
＋侧
－侧
＋
14-1

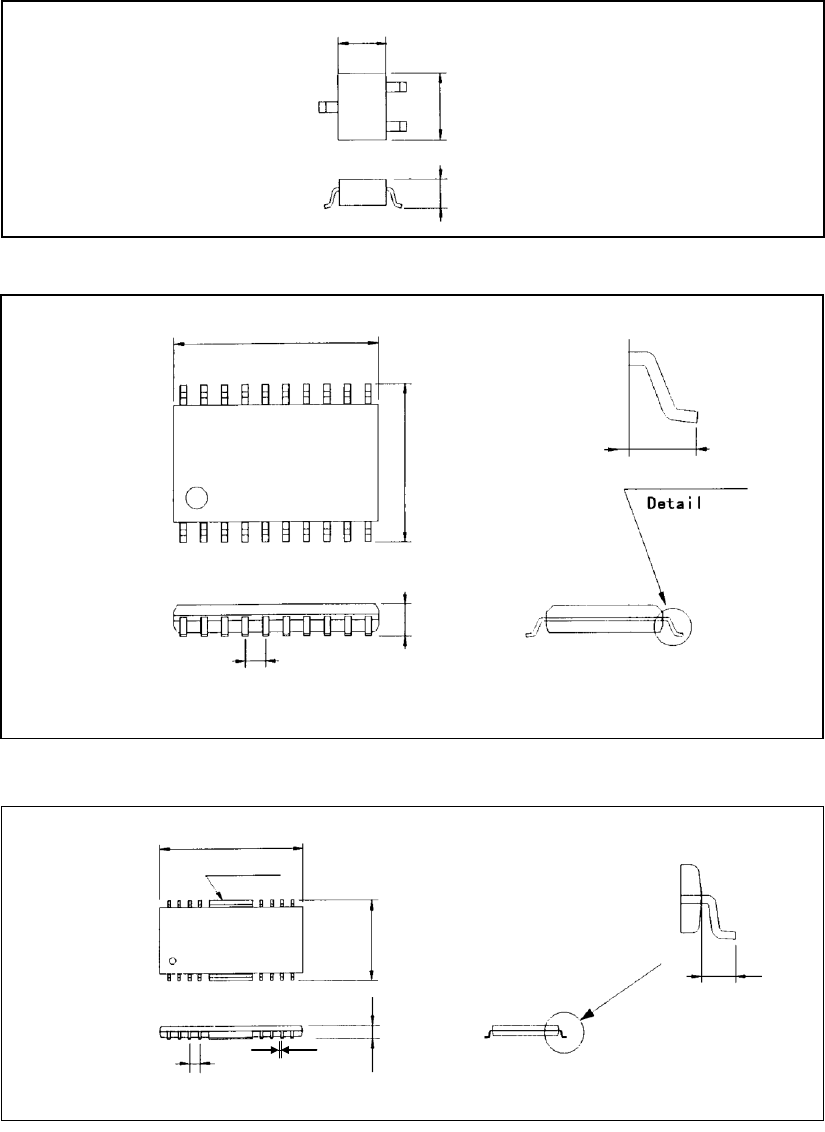

第 2 部 功能详解篇 第 14 章 程序补充
SOT
SOP
SOP(带有散热片的类型)
外形尺寸
横
外形尺寸
纵
元件高度
外形尺寸
横
外形尺寸
纵
元件高度
+
引脚长度
引脚间距
外形尺寸
横
外形尺寸
纵
元件高度
引脚宽度
引脚间距
散热片
引脚长度
14-2
