第 1 部 基本篇 第 2 章 生产 2-32 2-7-1-4 销基准的调整方法（选项） 定心销包括 “ 基准销 ” 和 “ 从动销 ” ，基板停止侧的销为基准销。 基准销和从动销的调整方法相同，但调整基准销后，需要重新设置「贴片基准位置」 ( 请参见「 2-7-1-5 贴片基准位置的调整」 ) 。 一般的基板从端点到基准销中心的距离 X 、 Y 都是 5mm 。 因此，要调整时只把从动销向 X 方向移动就可。 < 步骤 >…
第 1 部 基本篇 第 2 章 生产
2-31
(4) 将停止挡块
⑩置于 ON。
选择“挡块”，并按“ON/OFF”。
(5) 将生产基板顶在挡块
⑩上。

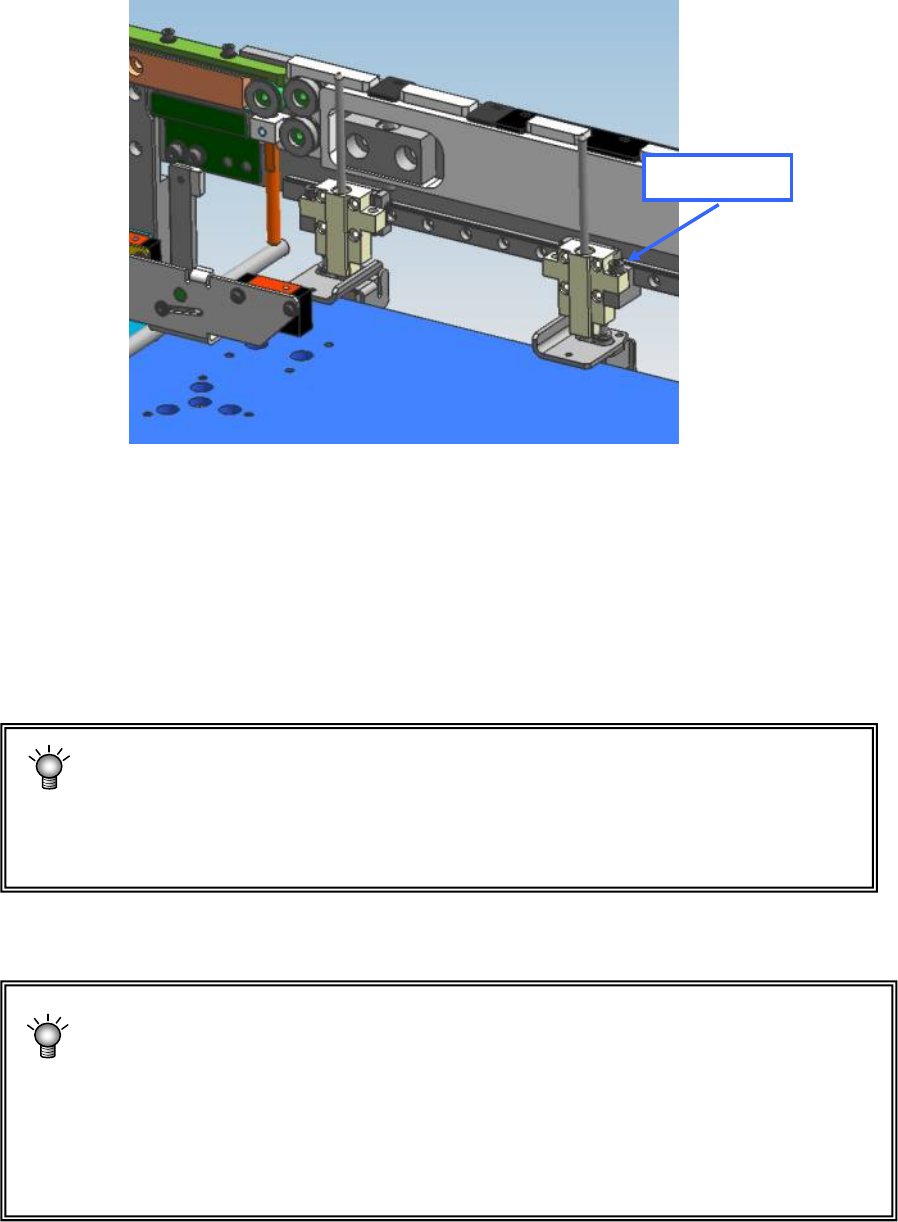

基板与挡块接触的部分因有缺口等而不稳定时，请松动挡块底部的螺丝(2根)，用手加以调整。
(6) 请配置支撑销。
请配合生产基板将支撑销⑫配置在支撑台⑬上。如果在QFP等对贴片精度有特别要求的元件
下配置支撑销，可提高贴片精度。
(7) 调整完成后，请点击[传送控制]画面上的[结束]，以退出传送控制。
注意
外形基准位置为程序数据的基板坐标原点(基准位置)。
因此，调整挡块后，必须在
「2-7-1-5 贴片基准位置的调整」中进行
再调整。
基板原点位置可在生产程序中的
「基板数据」(参见第 4 章 4-3-3 基板
数据)中进行变更。
注意
在机器运行中，请绝对不要将手和头等伸入装置内部。
松开 2 根螺栓
第 1 部 基本篇 第 2 章 生产
2-32
2-7-1-4 销基准的调整方法（选项）
定心销包括“基准销”和“从动销”，基板停止侧的销为基准销。
基准销和从动销的调整方法相同，但调整基准销后，需要重新设置「贴片基准位置」
(请参见「2-7-1-5 贴片基准位置的调整」)。
一般的基板从端点到基准销中心的距离 X、Y 都是 5mm。
因此，要调整时只把从动销向 X 方向移动就可。
<步骤>
①
请从菜单栏［生产］选择［支援准备］。
按下［传送控制］按钮。
显示传送控制画面如下：
※ 「传送控制」的操作方法
a)从［马达］、［支撑台］、［挡块］各个选项卡画面选择移动部位。
b)边按动［ON／OFF］按钮控制动作，边进行调整。
●选择［支撑台］时，可以指定［移动位置坐标］（支撑台上升时的高度）。
第 1 部 基本篇 第 2 章 生产
2-33
② 拧松定心销（从动侧）导块。
拧松锁定螺栓，解除锁定。
③ 请把挡块⑩“ON”。
选择挡块
,按下“ON/OFF”。
④
把生产基板顶在挡块⑩上。
基板与挡块接触的部分因有缺口等而不稳时，请拧松挡块底部的螺丝(2根)，用手移动调整。
详情请参见前述2-7-1-3 外形基准的调整方法。
⑤ 将基板侧的孔对准定心销。
● 测量基板的孔间距，将基准销和从动销暂时固定在与其间距相等的位置上，则比较
容易对齐。
● 移动基准销时，请在挡块⑩和基板间设置 0.5mm 的间隙。
如果间隙过小，基板有可能无法顺利地设置。
⑥ 进行微调以使定心销能顺利插入基板孔中。
操作“支撑台” ON/OFF,进行调整。
● 即使上升支撑台，销也不能到达基板孔时
a) 请确认定心销是否上升。若位置在下面,请提高定心销。(参见 2-7-1-3 外形基准的
调整方法②)
b) 确认「个别控制」的“移动坐标”的设定值是否正确。
完成定心销位置调整后，请在移动坐标中输入“- 基板厚度”。
(当基板厚度为 1mm 时，设定为“-1mm”)
锁定螺栓
