第 1 部 基本篇 第 2 章 生产
2-44
(6) 执行模式
运行各生产模式时，有2种运行模式可供选择。
NO.
运行模式 内容
1
连续
生产结束之前，或除非在暂停时按下<STOP>开关中断生产
外，将连续生产基板直至生产结束为止。
2
单步
在以下各个移动位置时暂停。
1 移动到元件吸取位置后
2 移动到贴片位置后
3 移动到坏板标记位置后
4 移动到区域标记位置后
5 移动到产品废弃位置后
6 其他 XY 移动结束后等
要继续生产时，按<START>开关。
连续生产时按一次<STOP>开关后，也可进入暂停状态。
(7) 贴片偏移量
当某批次发生特有的偏移（开基准孔工序等的误差造成的偏移）时，如果在本项中输入 XY 的偏移
值，则输入值将成为基板整体的偏移值。
◆未使用 BOC 标记时 ：作为基板整体的贴片偏移值。
按照输入值，所有的贴片点将被校正。
◆使用 BOC 标记时 ：作为寻找 BOC 标记的位置偏移。即使输入偏移值，贴片结果也不变。
因变更基板的批次等，BOC 标记的绝对位置出现偏移，BOC 标记超出摄像
头窗口外时，请输入该偏移值，以使 BOC 标记在摄像头窗口的中央。
(8) 暂停
发生元件用尽或错误时，显示是否暂停生产。
(9) 校正基准针
若按基准针与从动针之间的倾斜对贴片位置进行校正，则显示该校正角度。
第 1 部 基本篇 第 2 章 生产
2-45
2-8-2-2 个别设定项目

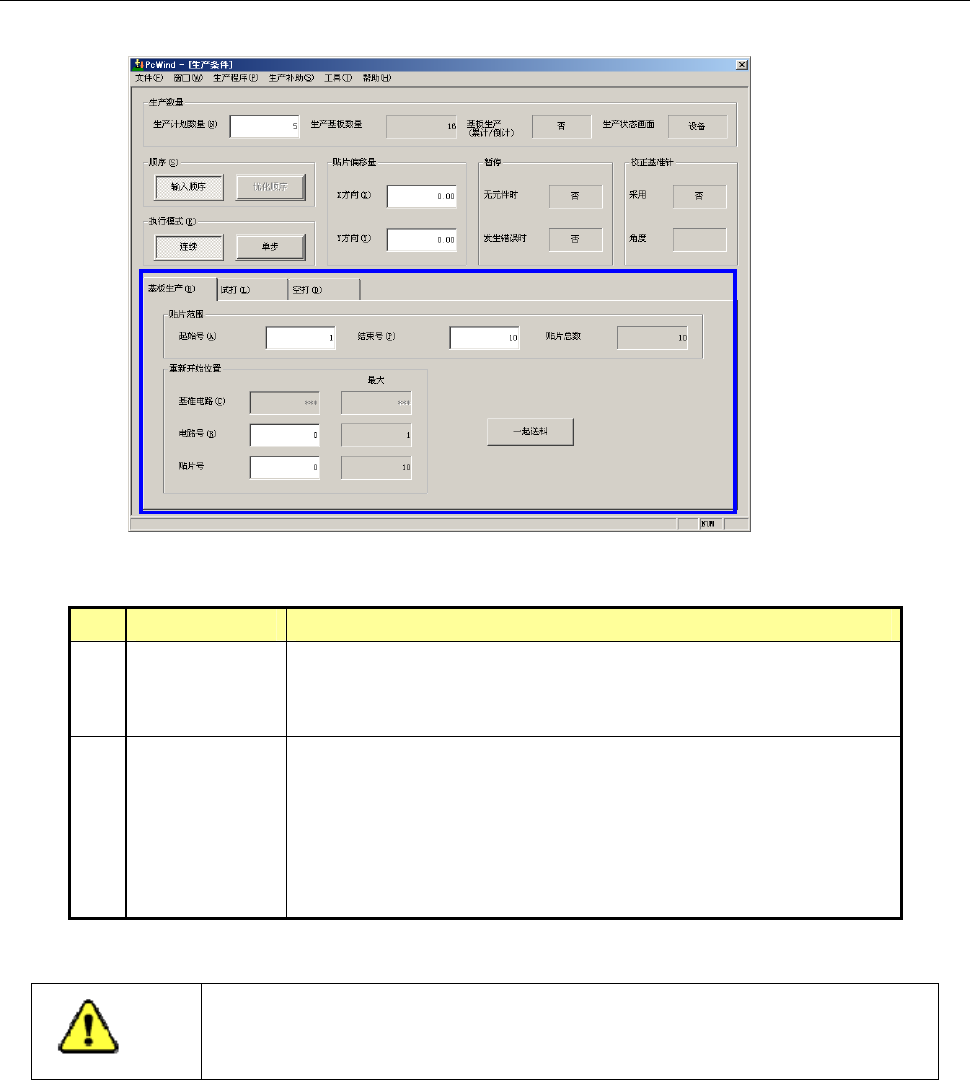

(1) 基板生产
No.
项目 内容
1
贴片范围
需要限定贴片范围时，输入开始号和结束号。
在总贴片点数项目中可显示每 1 电路的总贴片步骤号。
此项设置限于设定为输入顺序时。
2
重新开始位置
因某些原因生产中断、基板被释放的情况下需要继续贴装剩余元
件、完成基板贴片时，可指定重新开始位置。
此外，也可从特定的位置进行贴片。
本设定仅对最初 1 张基板有效。从第 2 张基板以后重新开始位置
的设置无效，而将对所有点进行贴片。
本项设置，在生产运行开始后即被初始化。
注意
设置了贴片电路指定时，有时会显示以下提示信息，无法重新开始。「重新开始
位置」的电路号中指定的电路被设定为跳过。
第 1 部 基本篇 第 2 章 生产
2-46

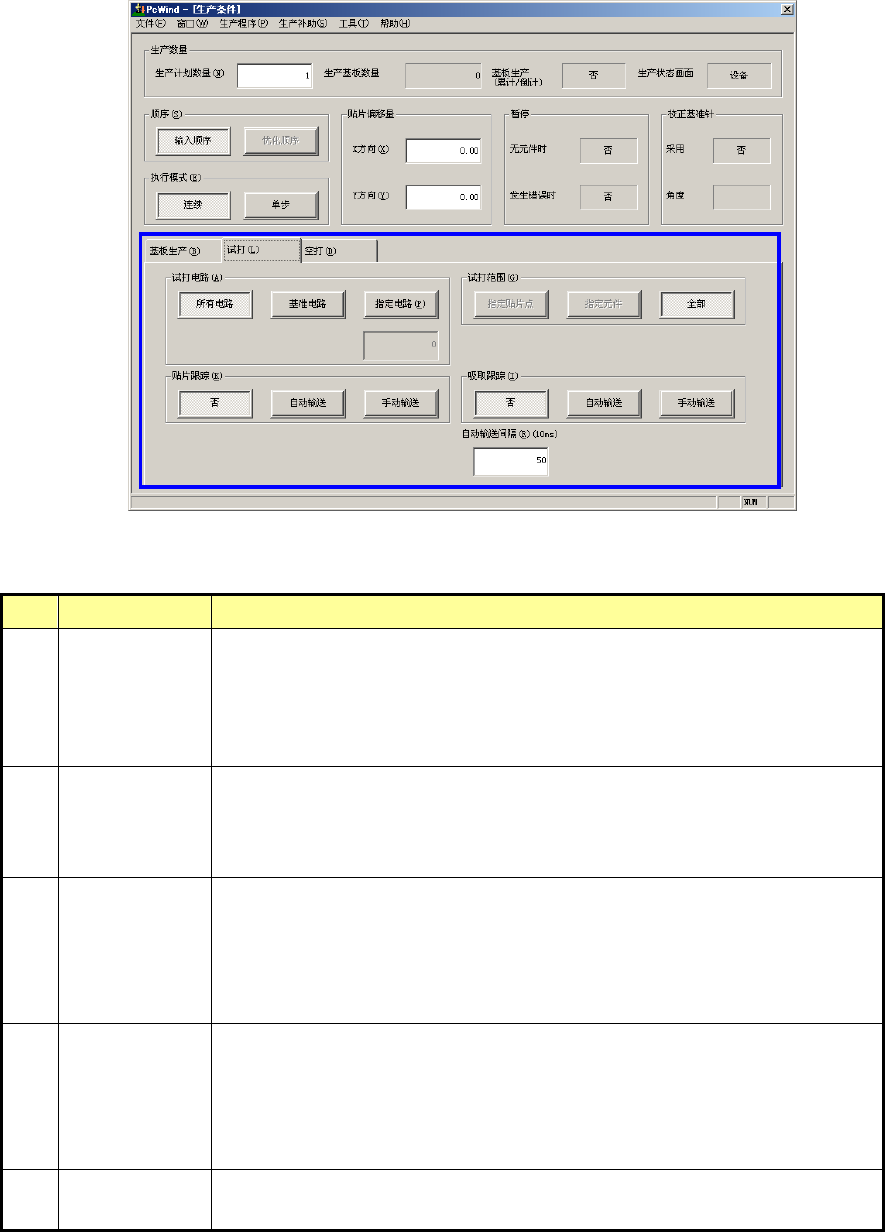

(2) 试打
No. 项目 内容
1 试打电路
设置试打的电路。单板基板时不使用。
·所有电路：对所有电路试打范围中设置的元件进行贴片。
·基准电路：对基准电路试打范围中设置的元件进行贴片。
·指定电路：对指定的电路试打范围中设置的元件进行贴片。
此时显示指定的电路号。
2 试打范围
设置试打范围。
·指定贴片点：仅对贴片数据的试打项设置为“是”的贴片点。
·指定元件 ：元件数据的试打项设置为“是”的所有元件。
·全部 ：所有贴片点。
3 贴片跟踪
设置试打基板后，是否用摄像机进行贴片点跟踪，
以及跟踪时是自动输送还是手动输送。
·否 ：不跟踪。
·自动输送：自动跟踪贴片点。
·手动输送：在贴片点停下来，由操作人员输入后才移动到下一贴片点。
4 吸取跟踪
设置试打基板前，是否用摄像机进行吸取点跟踪，
以及跟踪时是自动输送还是手动输送。
·否 ：不跟踪。
·自动输送：自动跟踪吸取点。
·手动输送：在吸取点停下来，由操作人员输入后才移动到下一贴片点。
5 自动输送间隔
对自动输送跟踪时，在停止位置的停止时间进行设置。
单位为 100msec(0.1 秒)为“1”。
