第 1 部 基本篇 第 2 章 生产
2-82
2-11-2 编辑数据（变更数据）
选择主画面的[生产程序]-[编辑数据（变更数据）]，或按重试列表的「数据设定」组的「编辑数据（变
更数据）」按钮，即显示此画面。
生产中发生激光识别错误等时，可从生产画面中对「基板数据」、「贴片数据」、「元件数据」、「吸取
数据」进行检查、编辑。

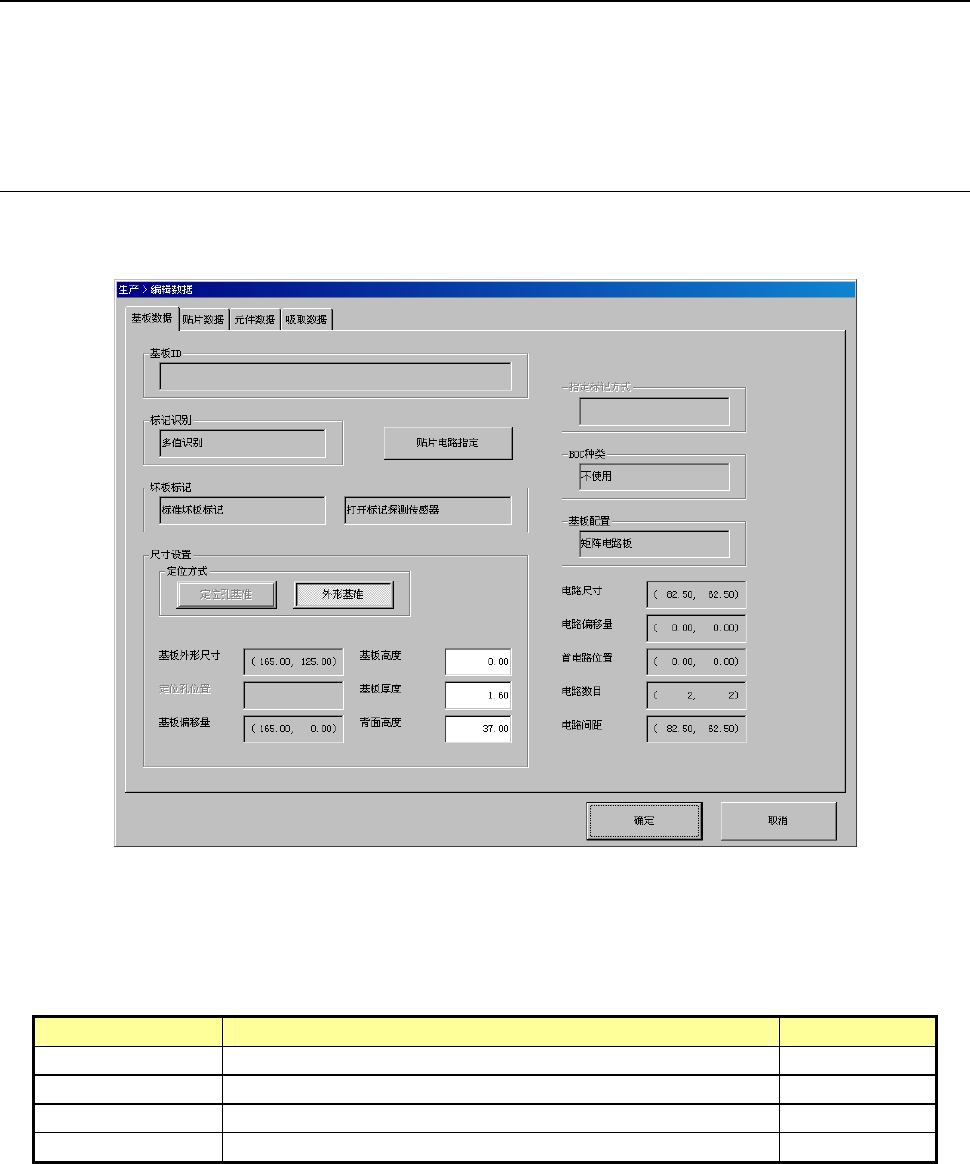

2-11-2-1 基板数据
选择画面上部的「基板数据」选项卡。
(1) 基本设置
画面左上角的项目为基本设置内容。
项目 内容 用户级别
基板 ID 显示针对基板的注释。
－
标记识别 选择标记识别的图像层次。
－
贴片电路指定 启动贴片电路指定画面。详细情况请参见（4）。
－
坏板标记 显示坏板标记的种类和检测出的类型。
－
第 1 部 基本篇 第 2 章 生产
2-83
(2) 设置尺寸
项目 内容 用户级别
定位方式 选择传送路上的基板的固定方法。 程序员
基板外形尺寸 显示基板的外形尺寸。
－
定位孔位置 显示定位孔的位置。
－
基板偏移量 显示基板布局的偏移量。
－
基板高度 输入基板的高度。 程序员
基板厚度 输入基板的厚度。 程序员
背面高度 输入基板背面的高度。 程序员
(3) 基板面
是尺寸设置上的基板面的设置内容。
项目 内容 用户级别
指定标记方式 使用多个基准电路时，设定 BOC 标记是在基准电路共同
使用，还是在各基准电路使用。
-
BOC 种类 显示 BOC 标记的种类。
(不使用、基板标记、电路标记)
-
基板配置 显示基板上的电路构成。(单板基板、矩阵电板、…)
-
电路尺寸 显示电路的外形尺寸。
-
电路偏移量 显示电路布局的偏移。
-
首电路位置 显示首电路的基板位置。
-
电路数目 显示基板上的电路数。
-
电路间距 显示电路和电路之间的距离。
-
第 1 部 基本篇 第 2 章 生产
2-84
(4) 贴片电路指定
按下贴片电路指定按钮后，会启动贴片电路画面。
1) 电路一览
画面左上的表。
项目 内容
X 显示从基板位置基准到电路原点的 X 坐标的距离。
Y 显示从基板位置基准到电路原点的 Y 坐标的距离。
角度 显示电路的角度。
跳过 显示是否跳过电路。
2) 跳过设定
编辑是否跳过在电路一览中选择的电路。
※不能跳过所有电路。
3) 返回默认值
设定所有电路「均不跳过」。
