KE-3010A_20VA_20VRA使用说明书 - 第227页
第 1 部 基本篇 第 2 章 生产 2-94 (4) 顺序 选择进行检查的贴片顺序。 列 内容 输入顺序 按贴片数据的输入顺序检查生产程序。 优化顺序 按优化的结果检查生产程序。 (5)[ 检查 ]/[ 确定 ] 按钮 按下 [ 检查 ] 按钮，则开始生产程序的检查。 按下 [ 确定 ] 按钮，则结束生产程序检查，并返回到原来的画面。
第 1 部 基本篇 第 2 章 生产
2-93
生产程序的检查项目为以下的列表。
项目 内容
数据一致性检查 检查优化的一致性。
数据完成状态检查 检查基板数量、贴片范围、各数据的完成或连接。
使用单元错误检查 检查 Head 或贴片点标记使用状况。
基板数据错误检查 检查基准面、传送方向或 BOC 标记的位置。
贴片数据错误检查 检查 Head 或基准领域标记的位置。
元件数据错误检查 检查吸嘴、定心或供应装置。
吸取数据错误检查 检查供料器的安装位置、吸取位置。
使用单元的警告检查 检查在生产程序中使用单元的状态。
基板数据警告检查 检查 BOC 标记或电路的配置。
贴片数据警告检查 检查贴片位置、基准领域标记的配置或试打贴片。
元件数据警告检查 检查元件废弃。
吸取数据警告检查 检查吸取位置的 Head 移动。
其它检查 检查环境设置。
建立调度程序表 制成主调度程序。
检查调度程序表 检查 ATC、吸嘴、吸取数据或贴片数据的一致性。
检查块内的层、元件种类、台架或 Head。
检查 Head 的使用、指定或移动范围。
检查项目的结果的显示如下。
动作 显示内容 结果内容
检查执行前 (无) 未执行检查。
检查执行后 错误 出现错误。
警告 出现警告。
条件变更 如果变更条件，就可以生产。
正常 是正常的数据。
(2)[标记]按钮
按下此按钮，则在检查项目列表中选择的项目变更为不执行（去除○）。
在被设定为不执行的项目上，按下按钮时，会再次变更为执行（标有○）。
如要在检查项目列表中选择多个项目，按下此按钮，则可以一次性变更多个标记。
(3)检查结果
显示在检查项目列表中选择项目的检查结果。
项目 内容
内容 显示发生了错误的检查项目和错误的详细内容。
第 1 部 基本篇 第 2 章 生产
2-94
(4)顺序
选择进行检查的贴片顺序。
列 内容
输入顺序 按贴片数据的输入顺序检查生产程序。
优化顺序 按优化的结果检查生产程序。
(5)[检查]/[确定]按钮
按下[检查]按钮，则开始生产程序的检查。
按下[确定]按钮，则结束生产程序检查，并返回到原来的画面。
第 1 部 基本篇 第 2 章 生产
2-95
2-11-4 重试列表
2-11-4-1 概要
生产结束后，从下拉菜单选择[生产程序]－[重试列表(供应装置)]或选择[生产程序]－[重试列表(未贴
片)]时，可分别显示两个站点执行生产时发生的错误内容。
生产中发生重试错误时会显示重试错误，以供判断是继续生产、还是中断生产。

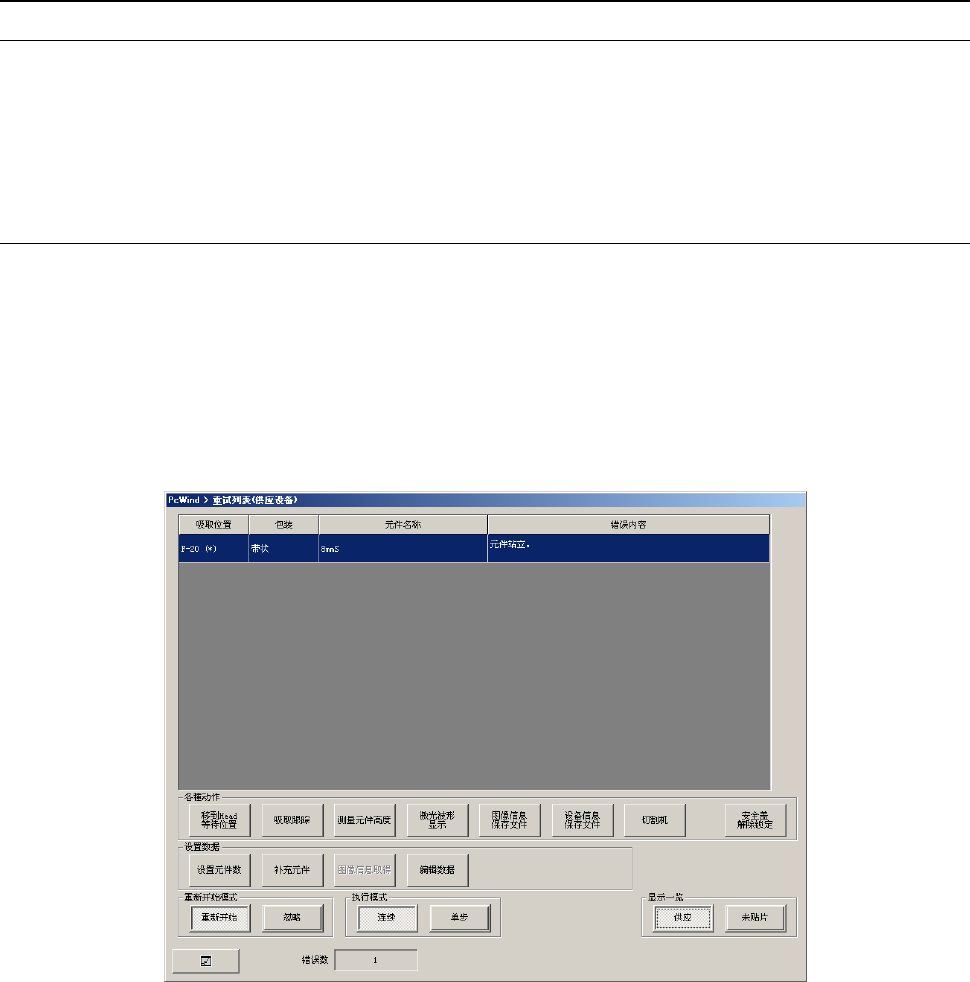

2-11-4-2 显示
・ 选择显示一览后，列表的内容将变化显示出供应装置的重试错误、以及因未贴片导致的重试错误。
・ 生产中隐藏显示画面的按钮，在生产结束后的画面左下角显示[确定]按钮。
・ 列表中最多显示 160 个错误。
(1) 供应装置
