第 1 部 基本篇 第 2 章 生产 2-109 2-11-4-3 吸取位置校正 (1) 概要 在显示重试列表的状态下如按下功能栏的 [ 跟踪 ] 按钮，则显示吸取位置校正条件画面。 可以按此画面指定的条件进行吸取跟踪，校正该吸取位置。 进行了吸取位置校正的元件将自动进行补满操作。 调出的重试列表显示的内容不同，校正对象不同。 ◆ 一览显示供应装置时 对显示的供应位置校正吸取位置。 ◆ 一览显示未贴片时 对供应未贴片元件的所有供应位置校…
第 1 部 基本篇 第 2 章 生产
2-108
99
IPC 发送信息错误（MTS－2）
100
IPC 接收信息错误（MTS－2）
101
IPC 发送信息错误（DTS－1）
102
IPC 接收信息错误（DTS－1）
103
IPC 发送信息错误（DTS－2）
104
IPC 接收信息错误（DTS－2）
105
动作错误
106
重试超限
107
元件用完
108
离线
109
供给
110
超时（等待 READY 监视 10 秒）
111
超时（同步文字监视 4秒）
112
超时（ETX 监视 3秒）
113
MTS 电源关闭
114
超时（无回应监视 60 秒）
115
接收信息数据妥当性错误
116
环缓冲区访问错误
117
超时（数据连接解放 1）
118
超时（数据连接解放 2）
119
MTS 通信初始化失败
120
导向错误
121
不能初始化
11) 错误内容(详细 ‐ 共面)
No. 错误显示内容
1 共面判定错误
2 端子位置偏移错误
3 端子数错误
4 共线性判定错误
5 单元装置异常
6 数据不一致等的不正确操作错误
7 校正值的判定错误
8 超时等的判定错误
9 控制器的硬件异常
10 测量程序异常
11 激光二极管异常
12 中心电缆连接异常
13 马达旋转数异常
14 传感器部位存储器异常
15 单元初始化处理异常
16 测量时的轴异常
17 指定不能执行的元件
18 元件外形尺寸比可测量的最大尺寸大
19 元件外形尺寸处于可测量的范围外
20 元件高度错误
21 不能测量指定操作模式中的共面
22 在指定电极中不能测量
23 共面单元未使用
第 1 部 基本篇 第 2 章 生产
2-109
2-11-4-3 吸取位置校正
(1) 概要
在显示重试列表的状态下如按下功能栏的[跟踪]按钮，则显示吸取位置校正条件画面。
可以按此画面指定的条件进行吸取跟踪，校正该吸取位置。
进行了吸取位置校正的元件将自动进行补满操作。
调出的重试列表显示的内容不同，校正对象不同。
◆ 一览显示供应装置时
对显示的供应位置校正吸取位置。
◆ 一览显示未贴片时
对供应未贴片元件的所有供应位置校正吸取位置。
第 1 部 基本篇 第 2 章 生产
2-110

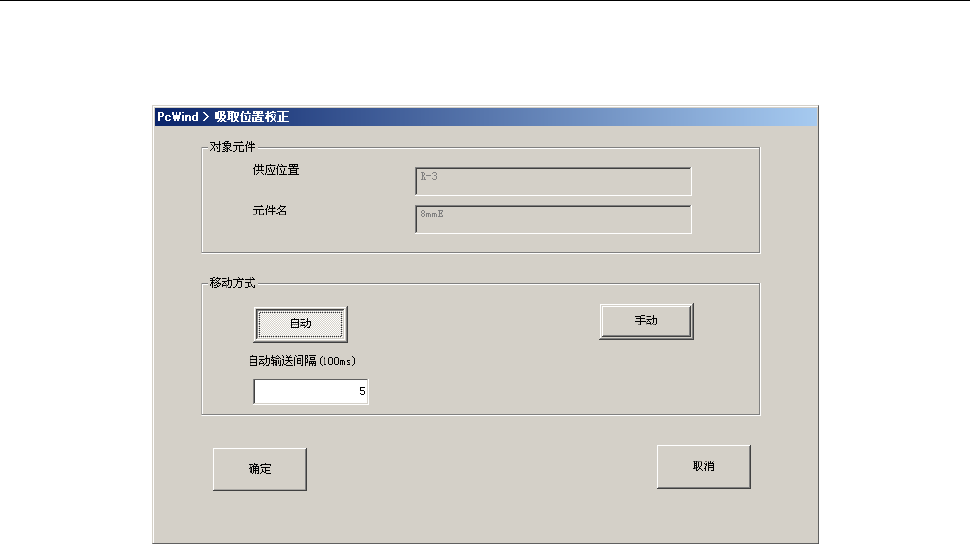

(2) 显示吸取位置校正条件
1)对象元件
显示进行吸取位置校正的吸取位置、元件名称。
项目 内容
吸取位置 显示进行吸取位置校正的吸取位置。
元件名 显示进行吸取位置校正的元件名。
2)输送方法
对吸取位置校正时的吸取跟踪的输送方法进行设置。
项目 内容
自动输送 进行吸取位置校正后，在该位置只停留一定时间，然后自动向下一位置移动。
自动输送间隔 选择自动输送时，指定暂停的时间。
手动输送 进行吸取位置修正后暂停。由操作员输入，移动到下一个点。
3)[确定]按钮、[取消]按钮
按下[确认]按钮，则执行吸取跟踪，执行吸取位置的校正。在下一项记述详细内容。
按下[取消]按钮，则结束吸取位置校正。
