第 1 部基本篇第 2 章生产

2-115

2-12-1-3 传送控制

在传送道路状态画面显示后，执行传送动作，进行马达、支撑台、挡块等有关控制。

详情内容请参见「第 9 章手动控制」的「9-5-1 传送控制」的各小项。

第 1 部基本篇第 2 章生产

2-116

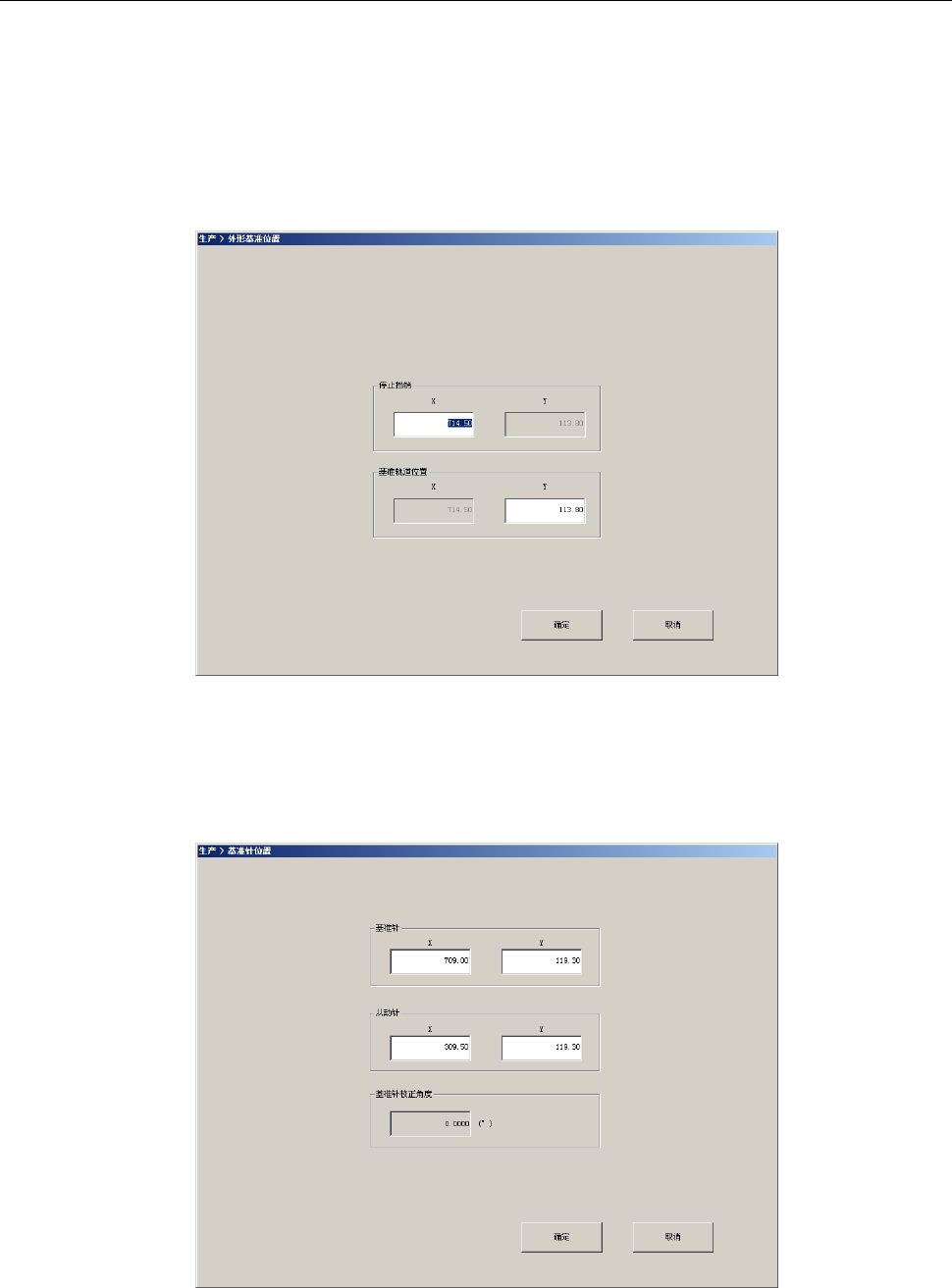

2-12-1-4 贴片基准位置示教

在生产程序上，画面内容会根据基板数据的基本设定中的定位方式而变化。

在这里，可进行「定位孔基准(使用基准针)」、或「外形基准位置」的调整。

(1)外形基准位置

详见「第 8 章机器设置」的「8-4-4 外形基准位置」。

[停止挡销] ：可进行停止挡销的示教。

[基准轨道位置] ：可以进行基准轨位置的示教。

(2)定位孔基准(使用基准针)

详见「第 8 章机器设置」的「8-4-3 基准针的位置」。

[基准针] ：可进行基准针的示教。

[从动针] ：可进行从动针的示教。

[基准针校正角度] ：可通过基准针和从动针的位置计算出的基板的倾斜。(自动显示)

第 1 部基本篇第 2 章生产

2-117

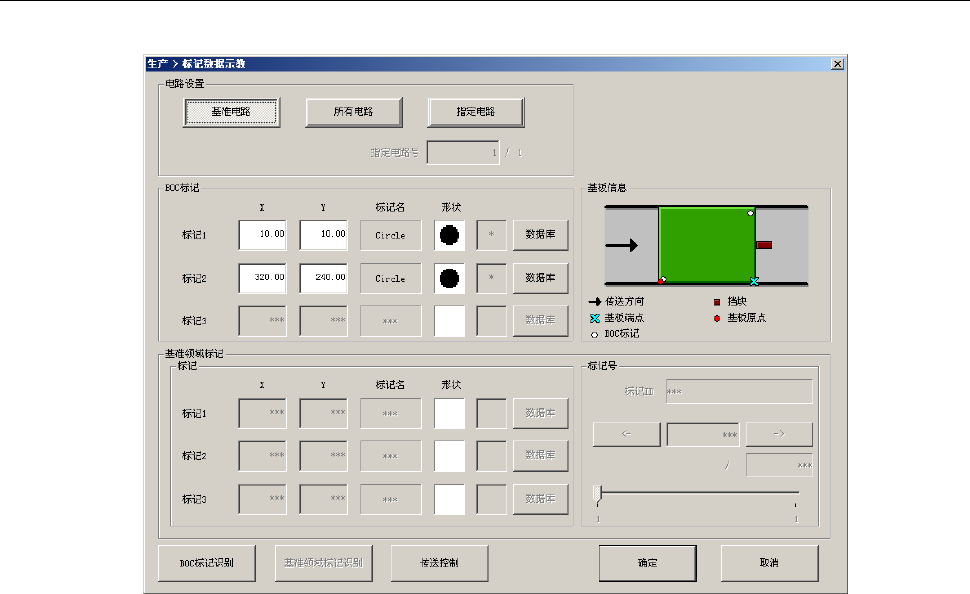

2-12-1-5 标记数据示教

可显示 BOC 标记、基准领域标记，并对其进行确认检查。

(1)电路设置

设置识别 BOC 标记、或基准领域标记的电路。

可选择设置基准电路、所有电路、指定电路。

(2)BOC 标记

可以进行各 BOC 标记的位置示教。

进行示教时，要通过功能栏的示教进行输入。

此时，输入焦点无论在 XY 任何一方，XY 可同时自动反映对应值。

(3)基准领域标记

可以进行各基准领域标记的位置示教。

进行示教时，要通过功能栏的示教进行输入。

此时，输入焦点无论在 XY 任何一方，XY 可同时自动反映对应值。

通过在标记号中输入数字来指定基准领域标记的编号。
