第 1 部 基本篇 第 2 章 生产
2-130
(6) 叠加显示
显示选择的贴片点的叠加画面。
(7) 基板安装
按[基板安装]按钮，即进行基板安装。

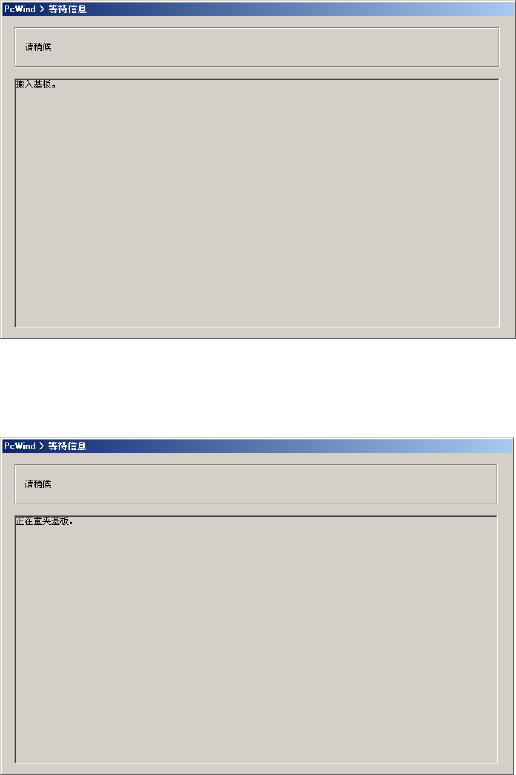

如果基板尚未被搬入时，则显示基板搬入中的提示信息。
如果基板已安装，则显示正在重夹基板的提示信息。
(8) 贴片点的移动、显示、确认
选择是从贴片的列表中选择目标贴片点，还是通过按「前一个贴片点」「下一个贴片点」按钮，
来显示选择要确认的贴片点。
勾选总要显示时，则显示选择贴片点时所选择的贴片点。
看到显示的贴片点，设置「无贴片」/「有贴片」。
选择单独显示按下<START>开关时，Head 向选择的贴片点移动，叠加画面里会显示贴片点。
如选择连续显示并按下<START>开关时，则从选择中的贴片开始到最后的贴片为止，按顺序选择。
将 Head 移动到各贴片点，显示在叠加画面里。按自动输送间隔中指定的时间等待后，再选择下
一个贴片点。
动作中，不能使用对话框等按钮。要中断时，请按<STOP>开关。
第 1 部 基本篇 第 2 章 生产
2-131
2-12-3 助焊剂涂敷装置（选项）
2-12-3-1 概要
从下拉菜单的[生产辅助]选择[助焊剂涂敷装置]，即显示助焊剂补充画面。
2-12-3-2 显示
(1) 助焊剂涂敷装置
显示助焊剂涂敷装置的剩余量警告次数、使用次数。
检查 内容
助焊剂剩余量警告次数 显示生产中的助焊剂剩余量警告次数。
助焊剂涂敷装置使用次数 显示生产中的助焊剂涂敷装置使用次数。
(2) 助焊剂补充按钮
补充助焊剂后，按下按钮即可清除助焊剂涂敷装置使用次数。
第 1 部 基本篇 第 2 章 生产
2-132
2-12-4 验证（选购项）
2-12-4-1 概要
从下拉菜单的[生产辅助]选择[单独验证]/[ 连续验证]，进行验证。
检查方形芯片元件在供料器台架的钩挂错误。把元件安装在Head后，与在程序(元件数据)中设定
的电阻值、容量、极性信息进行比较、检查。
请在准备结束后实施。各项检查内容如下：
检查 内容
单独验证
从下拉菜单中选择单独验证时，只对指定的元件进行验证检查。
此外，也对连续验证模式中发生错误的元件进行个别检查。
连续验证
从下拉菜单中选择连续验证时，对生产程序数据内的全部元件中条
件一致的元件进行检查。
◆对由于某种原因检查失败的元件，可进行单独模式的个别检查。
2-12-4-2 各种动作
(1) 吸取中使用的Head
吸取的Head为自动选择。为了减少吸嘴更换次数，优先使用已经安装好吸嘴的Head。
根据吸嘴的安装情况，每次检查时Head有可能不同。
(2) 检查后的元件归还／废弃条件
检查后的元件将被放回原来的位置或被废弃。
如下所示，元件归还根据包装而有所不同。废弃场所根据元件数据中的「元件废弃」的设置
进行废弃。由于1mm以下的元件在归还时可能会出现元件站立、倒翻等情况，会出现询问对
话框，要求选择处理。但是不能手动吸取。
包装 条件 1 条件 2 归还 废弃
带状
32mm 纸粘着供料器
－ ○
32mm 纸粘着供料器
以外
外形尺寸短边 1mm 以下
询问
*1
外形尺寸短边 1mm 以上
○
○ *2
散装
－
外形尺寸短边 1mm 以下 询问*1
外形尺寸短边 1mm 以上
○
○ *2
托架
○
○ *2
MTC
○
○ *2
MTS
○
○ *2
管状
－
○ *2
*1 显示画面，选择是归还元件，还是废弃元件。连续测量时，会在开始前进行询问。
*2 废弃方法为「IC回收带」「元件保护」时，将进行废弃。
(3) 选择吸取用供应装置
当同一元件有多个供应装置(吸取数据)时，默认为从最初输入的数据开始吸取元件。
只有单独验证检查可根据需要更改供应装置。(参见图2-12-4-3-2)
(4) 改变吸取坐标
无法顺利吸取时，可通过手动输入或示教功能更改吸取坐标。
