第 1 部 基本篇 第 2 章 生产
2-131
2-12-3 助焊剂涂敷装置（选项）
2-12-3-1 概要
从下拉菜单的[生产辅助]选择[助焊剂涂敷装置]，即显示助焊剂补充画面。
2-12-3-2 显示

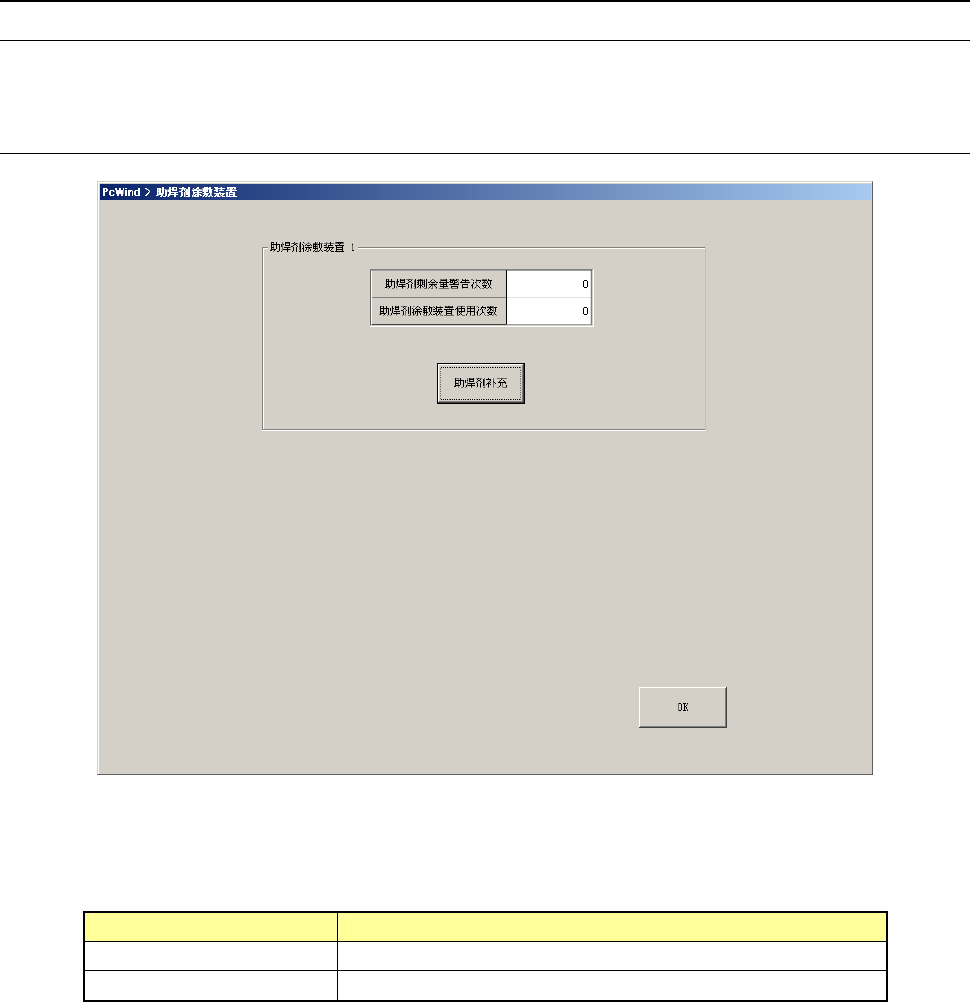

(1) 助焊剂涂敷装置
显示助焊剂涂敷装置的剩余量警告次数、使用次数。
检查 内容
助焊剂剩余量警告次数 显示生产中的助焊剂剩余量警告次数。
助焊剂涂敷装置使用次数 显示生产中的助焊剂涂敷装置使用次数。
(2) 助焊剂补充按钮
补充助焊剂后，按下按钮即可清除助焊剂涂敷装置使用次数。
第 1 部 基本篇 第 2 章 生产
2-132
2-12-4 验证（选购项）
2-12-4-1 概要
从下拉菜单的[生产辅助]选择[单独验证]/[ 连续验证]，进行验证。
检查方形芯片元件在供料器台架的钩挂错误。把元件安装在Head后，与在程序(元件数据)中设定
的电阻值、容量、极性信息进行比较、检查。
请在准备结束后实施。各项检查内容如下：
检查 内容
单独验证
从下拉菜单中选择单独验证时，只对指定的元件进行验证检查。
此外，也对连续验证模式中发生错误的元件进行个别检查。
连续验证
从下拉菜单中选择连续验证时，对生产程序数据内的全部元件中条
件一致的元件进行检查。
◆对由于某种原因检查失败的元件，可进行单独模式的个别检查。
2-12-4-2 各种动作
(1) 吸取中使用的Head
吸取的Head为自动选择。为了减少吸嘴更换次数，优先使用已经安装好吸嘴的Head。
根据吸嘴的安装情况，每次检查时Head有可能不同。
(2) 检查后的元件归还／废弃条件
检查后的元件将被放回原来的位置或被废弃。
如下所示，元件归还根据包装而有所不同。废弃场所根据元件数据中的「元件废弃」的设置
进行废弃。由于1mm以下的元件在归还时可能会出现元件站立、倒翻等情况，会出现询问对
话框，要求选择处理。但是不能手动吸取。
包装 条件 1 条件 2 归还 废弃
带状
32mm 纸粘着供料器
－ ○
32mm 纸粘着供料器
以外
外形尺寸短边 1mm 以下
询问
*1
外形尺寸短边 1mm 以上
○
○ *2
散装
－
外形尺寸短边 1mm 以下 询问*1
外形尺寸短边 1mm 以上
○
○ *2
托架
○
○ *2
MTC
○
○ *2
MTS
○
○ *2
管状
－
○ *2
*1 显示画面，选择是归还元件，还是废弃元件。连续测量时，会在开始前进行询问。
*2 废弃方法为「IC回收带」「元件保护」时，将进行废弃。
(3) 选择吸取用供应装置
当同一元件有多个供应装置(吸取数据)时，默认为从最初输入的数据开始吸取元件。
只有单独验证检查可根据需要更改供应装置。(参见图2-12-4-3-2)
(4) 改变吸取坐标
无法顺利吸取时，可通过手动输入或示教功能更改吸取坐标。
第 1 部 基本篇 第 2 章 生产
2-133
2-12-4-3 单独验证
(1) 选择元件
在画面的元件名称组合框内显示元件数据中设定的验证为[进行]的方形芯片。
按下[单独检查]按钮，则显示下一项画面。
1) 检查元件、选择检查元件
显示元件的内容。
元件名的组合框内会显示验证检查对象元件的列表，请从中选择要检查的元件。
