第 1 部 基本篇 第 1 章 装置概要 1-1 1 ◆ 打开安全罩时，先把罩子推上去， 再把锁杆向箭头（LOCK）方 向推，锁好。 确认上了锁之后，再放开手。 ﹡没有上好锁就松手时， 安全罩有落下来的危险。 ◆要关安全罩时，要先解开锁，再关闭。 把安全罩向上提， 再把锁杆向 OPEN 方 向推，解锁。 （请注意，解锁时要防止盖子落下来受伤。 ） ﹡不要在安全盖、手杆等处过渡增加负 荷。 LOCK（锁定）状 态 OPEN （打开）状态 …
第 1 部 基本篇 第 1 章 装置概要
1-10

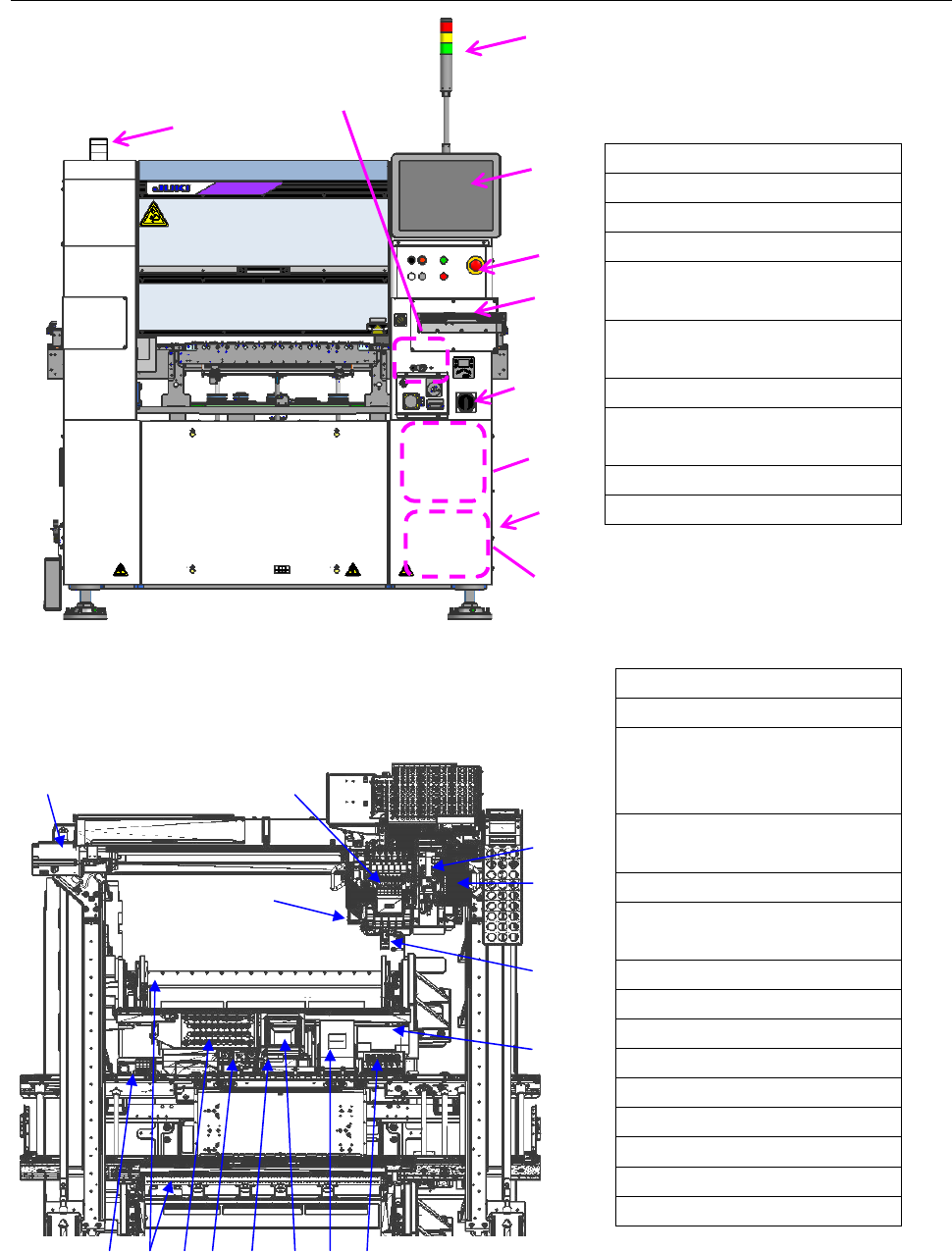

1-1-5 本装置的构成
① 液晶监视器
② 操作面板
③ 电源开关
④ 信号灯
⑤ 迷你信号灯
(选购项)
⑥ 空气调节器
（后侧）
⑦ 带轨迹球的键盘
⑧ CD-ROM 驱动器
(选购项)
⑨ 真空泵
⑩ 漏电断路器 (后侧)
① ATC 单元
② LNC60 Head 单元
③ IC Head 单元
(CDS:KE-3020VA)
(FMLA:KE-3020VRA)
④OCC 单元(R)
(KE-3020VA/3020VRA)
⑤OCC 单元(L)
⑥ VCS 单元
(KE-3010A 为选购项)
⑦X-Y 单元
⑧基板传送单元
⑨CAL 块单元
⑩供料器台架单元
⑪HMS 单元
⑫共面单元 （选购项）
⑬CVS 单元（选购项）
⑭负荷控制单元（选购项）
⑮助焊剂涂敷装置（选购项）
③
①
②
⑤
⑥ ⑧ ⑨
⑦
④
⑩
⑪
⑫ ⑬ ⑭
⑮
⑦
⑨
⑩
①
②
③
④
⑥
⑧
⑤
第 1 部 基本篇 第 1 章 装置概要
1-11

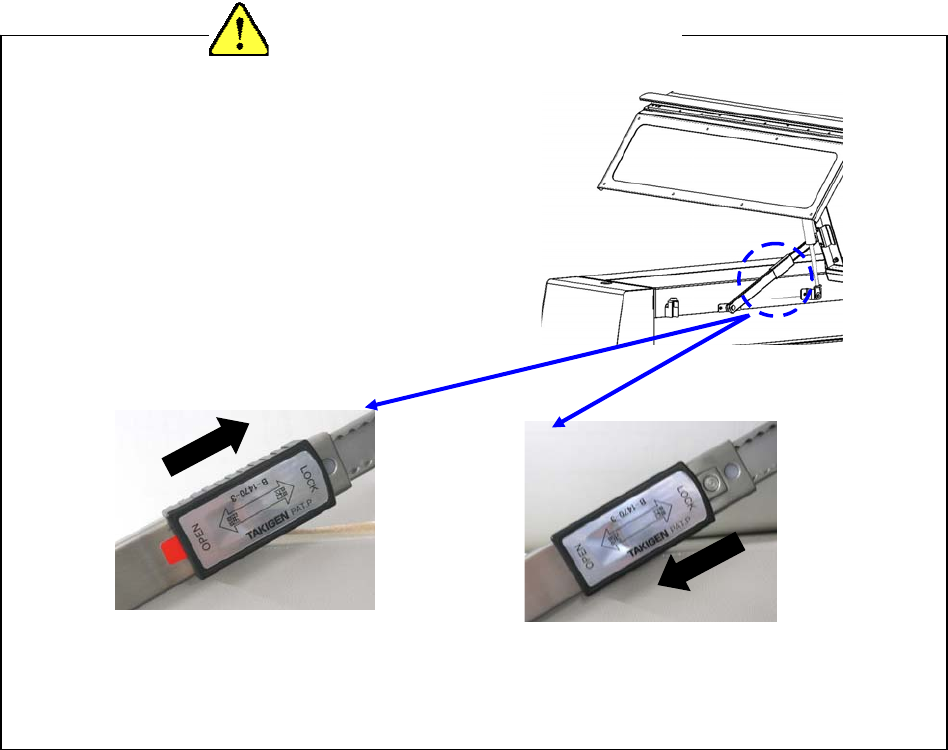

◆ 打开安全罩时，先把罩子推上去，
再把锁杆向箭头（LOCK）方向推，锁好。
确认上了锁之后，再放开手。
﹡没有上好锁就松手时，
安全罩有落下来的危险。
◆要关安全罩时，要先解开锁，再关闭。
把安全罩向上提，
再把锁杆向 OPEN 方向推，解锁。
（请注意，解锁时要防止盖子落下来受伤。）
﹡不要在安全盖、手杆等处过渡增加负荷。
LOCK（锁定）状态 OPEN（打开）状态
＜开关安全罩时的注意事项＞
第 1 部 基本篇 第 1 章 装置概要
1-12
1-2 本装置的构造

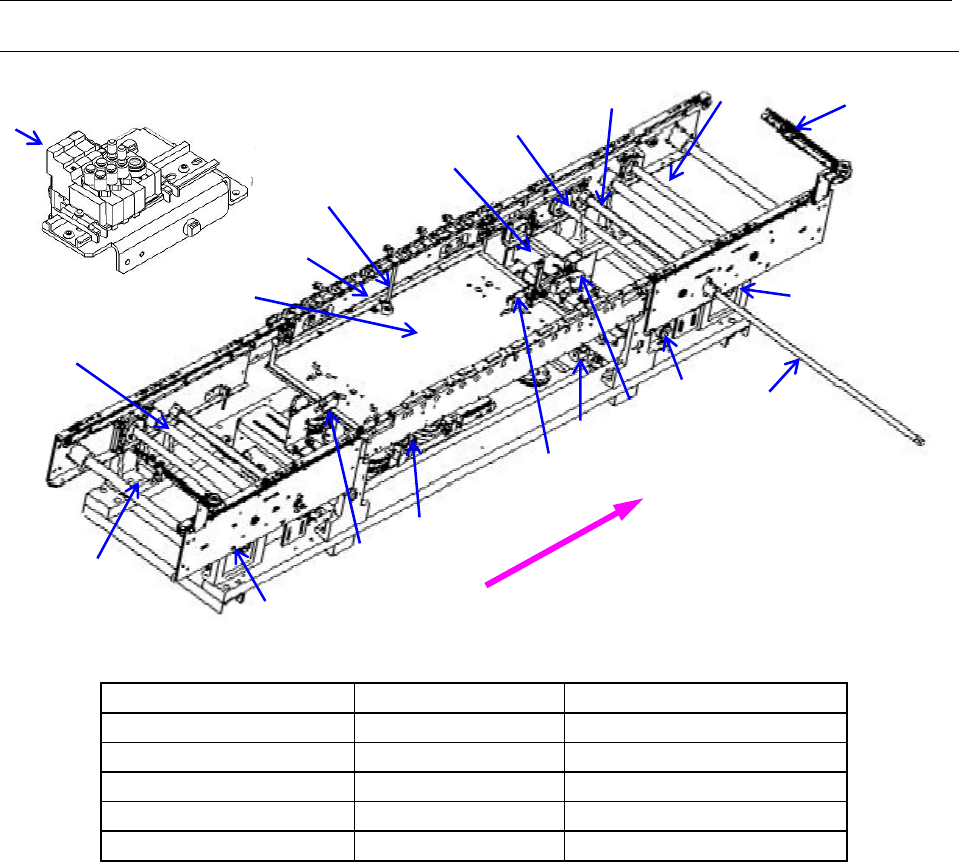

1-2-1 基板传送部分的构造
＜M,L 基板规格＞
①IN 传感器 ⑦传送电磁阀 ⑬支撑销
②OUT 传感器 ⑧传送马达 ⑭自动调整宽度马达（选购项）
③WAIT 传感器 ⑨驱动轴 ⑮操作轴
④STOP 传感器 ⑩挡块
⑤C-OUT 传感器 ⑪定心销（选购项）
⑥支撑台原点传感器 ⑫支撑台
①
⑭
⑮
⑪
⑨
⑧
⑦
⑥
⑤
④
③
②
⑧
⑨
⑧
⑪
⑨
⑩
⑬
⑫
基板传送方向
