第 1 部 基本篇 第 2 章 生产
2-182
2-15-2-3 重新开始模式
发生错误后重新开始时，因操作选项的设置不同，部分操作动作会有所不同。
操作选项若无如下设置，在按<START>开关后即可直接按照[重新开始模式]重新开始生产。
(1)操作选项[无元件暂停后，重新运行时跟踪吸取]

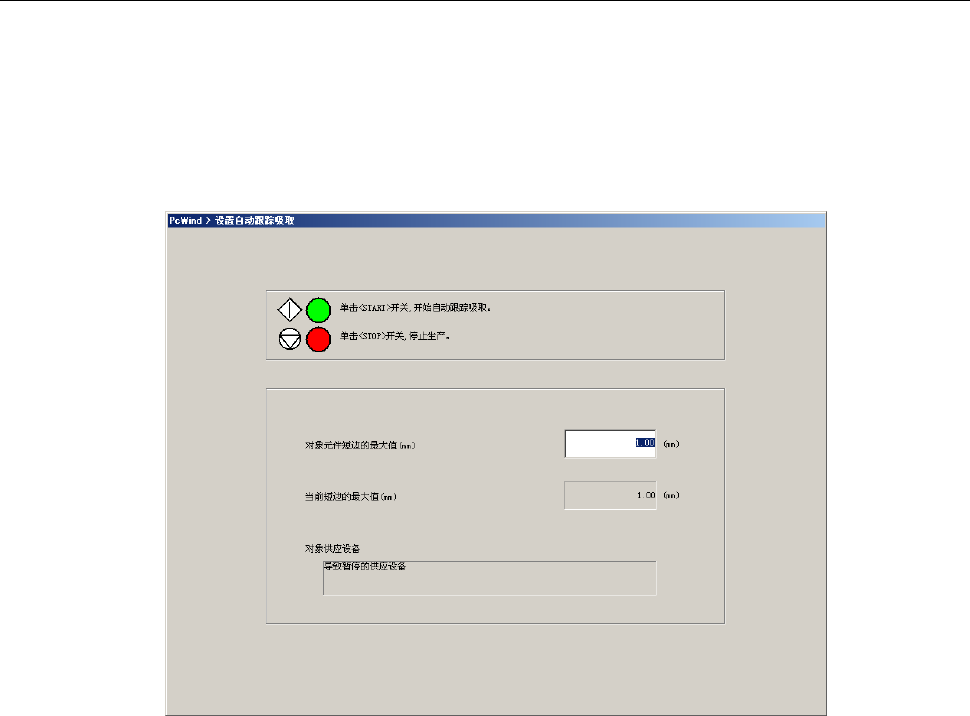

如果勾选了操作选项的[无元件暂停后，重新运行时跟踪吸取]选项，则在重新开始生产前，会显示设
置自动吸取跟踪画面。
第 1 部 基本篇 第 2 章 生产
2-183
1)对象元件
显示、设置自动吸取跟踪对象的元件的条件。
项目 内容
对象供应设备
显示自动吸取跟踪对象的供给装置类型。
已在操作选项设定。
当前短边的最大值 显示当前设定的自动吸取跟踪对象元件的短边最大值。
对象元件短边的最大值
输入自动吸取跟踪对象的元件短边最大值的新值。
如果元件的短边超过了此最大值，则不执行自动吸取跟踪。
2)[ START]/[ STOP]开关
按下操作面板的[ START]开关，开始吸取跟踪。
按下[ STOP]按钮，则不进行吸取跟踪，结束自动吸取跟踪设定画面。
(2)操作选项的 [无元件暂停后，重新运行时测量元件高度]
如果勾选了操作选项的[无元件暂停后，重新运行时测量元件高度]选项，则会对发生了元件用尽的芯
片·圆筒形元件进行高度测量，然后再开始重新生产。
(3)操作选项的 [无元件暂停后，重新运行时验证元件]
如果勾选了操作选项的[无元件暂停后，运行验证元件]时，则会对发生了元件用尽的芯片元件进行验
证，然后再开始重新生产。
·如果在操作选项中同时勾选了[无元件暂停后，重新运行时测量元件高度]和[无元件暂停后，重新运
行时验证元件]两项，则首先对所有对象元件进行高度测量，然后进行验证。对元件高度测量失败了
的元件将不进行验证。
·勾选[无元件暂停后，重新运行时验证元件]时，请取消[跟踪吸取后进行验证]的勾选。
第 1 部 基本篇 第 2 章 生产
2-184
(4)操作选项的 [无元件暂停时，SOT/通用图像元件方向检查]
如果勾选了操作选项的[无元件暂停后，重新运行时进行 SOT/通用图像元件方向检查]选项，则会对发
生无元件的 SOT 元件进行 SOT 方向检查、通用图像元件的通用图像元件方向检查，之后再开始重新
生产。
·如果在操作选项中同时勾选了[无元件暂停后，重新运行时测量元件高度]和[无元件暂停时，SOT/通用
图像元件方向检查]两项，则会先测量所有元件的高度，之后再进行 SOT 方向检查、通用图像元件方
向检查。
元件高度测量失败了的元件将不进行 SOT 方向检查、通用图像元件方向检查。
·勾选[无元件暂停后，SOT/通用图像元件方向检查]时，请取消[跟踪吸取后检查元件方向]的勾选。
勾选了操作选项的[无元件暂停后，重新运行时测量元件高度]时，
如果勾选了[无元件暂停后，重新运行时验证元件]、或[无元件暂停后，SOT/通用图像元件方向检
查]，则首先测量全部对象元件的高度，然后再进行[验证]或[SOT 方向检查]或[通用图像元件方向
检查]。[元件的高度测量] 和[验证]或[SOT 方向检查] 或[通用图像元件方向检查]不会交替同时进
行。
元件高度测量失败了的元件将不进行[验证]或[S
OT 方向检查] 或[通用图像元件方向检查]。
2-15-2-4 无元件时的跟踪
在显示暂停画面的状态下，按下功能栏的［跟踪］按钮，可进入吸取位置的跟踪模式。
可对供应重试超限或发生无元件的元件的所有带式供料器、管式供料器、散装供料器进行吸取位置跟
踪。但是，被设置为不使用的供料器的不含在对象内。
