第 1 部 基 本篇 第 3 章 维护 3-19 吸嘴用超声波清洗后放置下来，会使吸嘴内圈生锈。 请按下列顺序，在吸嘴滑动部上油。 1) 清洗后，用气枪等把吸嘴内部的酒精吹干净。 2) 在图示的润滑油涂抹部分（把吸嘴滑动部向 方向推入时从吸嘴内圈蹦出的 部分）， 用半湿的棉棒涂上一滴油。 3) 把吸嘴滑动部分上下滑动 20 ～ 30 次，使润滑油涂布均匀。 4) 用干净抹布，把吸嘴周围多余的油擦干净。 5) 涂油后，把吸嘴放回 ATC …
第 1 部 基本篇 第 3 章 维护
3-18
1) 500～504、509 号吸嘴，可整个浸入酒精液里，在超声波清洗器中清洗约 5 分钟。
2) 使用超声波清洗器清洗 505～508C 号吸嘴时，为防止用酒精清洗造成吸嘴尖头氨基甲酸乙酯部分剥
离，因此，请用夹具等把吸嘴倒置放入，防止尖头浸入酒精。
3) 如若氨基甲酸乙酯部分的脏污和吸嘴扩散器的脏污擦不掉，请用软布浸湿酒精擦干净。
4) 为防止吸嘴内部生锈，洗净后，请按下页「清扫吸嘴后上油」的说明注油。
注意
切不可使用酒精以外的溶剂（丙酮等）。否则，使用后可能使吸嘴扩散器变色。
此外，溶剂易燃，使用时，务必十分注意。
注意
作业时请带上防有机臭味用的口罩。
IPA 成分中含有对人体有害的物质。
注意
切不可分解吸嘴。
※负荷控制吸嘴（选项）的清扫
1） 请将吸嘴配件从 6**系吸嘴主体上拆下来。
2） 请按照上述说明用超声波清洗器清扫 6**系吸嘴主体。
3） 请使用干的棉纱或吹气枪等清扫吸嘴配件。
4） 请使用推入夹具安装吸嘴配件。（参见 13 章 13-13 简易包装控制）
注意
因有导致配件变形的可能，请绝对不要使用溶剂（酒精等）清扫吸嘴配件。
清扫部位
3-3-7 吸嘴
实施频度 ：每周
清扫内容 清洗吸嘴 使用工具 ：超声波清洗器 推荐溶剂 ：IPA
氨基甲酸乙酯部分
酒精
夹具块等
拆下吸嘴配件。
吸嘴本体
用超声波清洗器等清洗。
吸嘴配件
使用吹气枪等清扫。
烧杯等
烧杯、夹具块等请客
户予以准备。
第 1 部 基本篇 第 3 章 维护
3-19

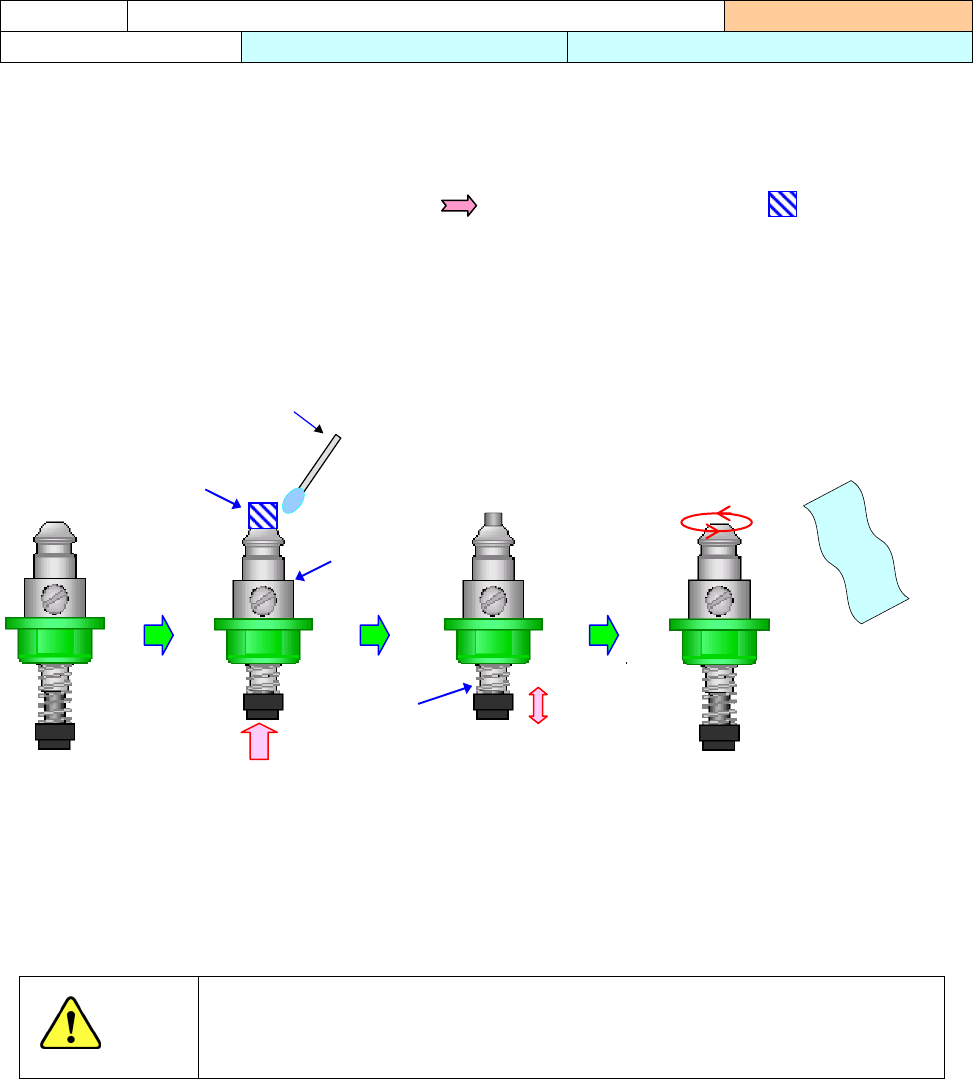

吸嘴用超声波清洗后放置下来，会使吸嘴内圈生锈。
请按下列顺序，在吸嘴滑动部上油。
1)清洗后，用气枪等把吸嘴内部的酒精吹干净。
2)在图示的润滑油涂抹部分（把吸嘴滑动部向 方向推入时从吸嘴内圈蹦出的 部分），
用半湿的棉棒涂上一滴油。
3)把吸嘴滑动部分上下滑动 20～30 次，使润滑油涂布均匀。
4)用干净抹布，把吸嘴周围多余的油擦干净。
5)涂油后，把吸嘴放回 ATC 单元，执行「机器设置」→「ATC 吸嘴配置」。
（请参见「8-4-1 ATC 吸嘴配置」）
注意
1) 吸嘴，不可使用 NEW DEFLEX OIL NO.1 以外的其他油。
使用黏度高的黄油等油脂类，会使吸嘴滑动返回不畅。
2) 吸嘴必须放进 ATC 单元，不可放回 Head。
注油项目 吸嘴清扫后上油
实施频度 ：每周
使用工具 ：气枪、棉花棒、抹布 使用油 ：NEW DEFLEX No.1
吸嘴滑动部
③用干净抹布，把吸嘴
周围多余的油擦干净
涂油部分
吸嘴内圈
②把吸嘴滑动部分上下滑动
20～30 次。
①用棉花棒沾湿油，进行涂抹
第 1 部 基本篇 第 3 章 维护
3-20

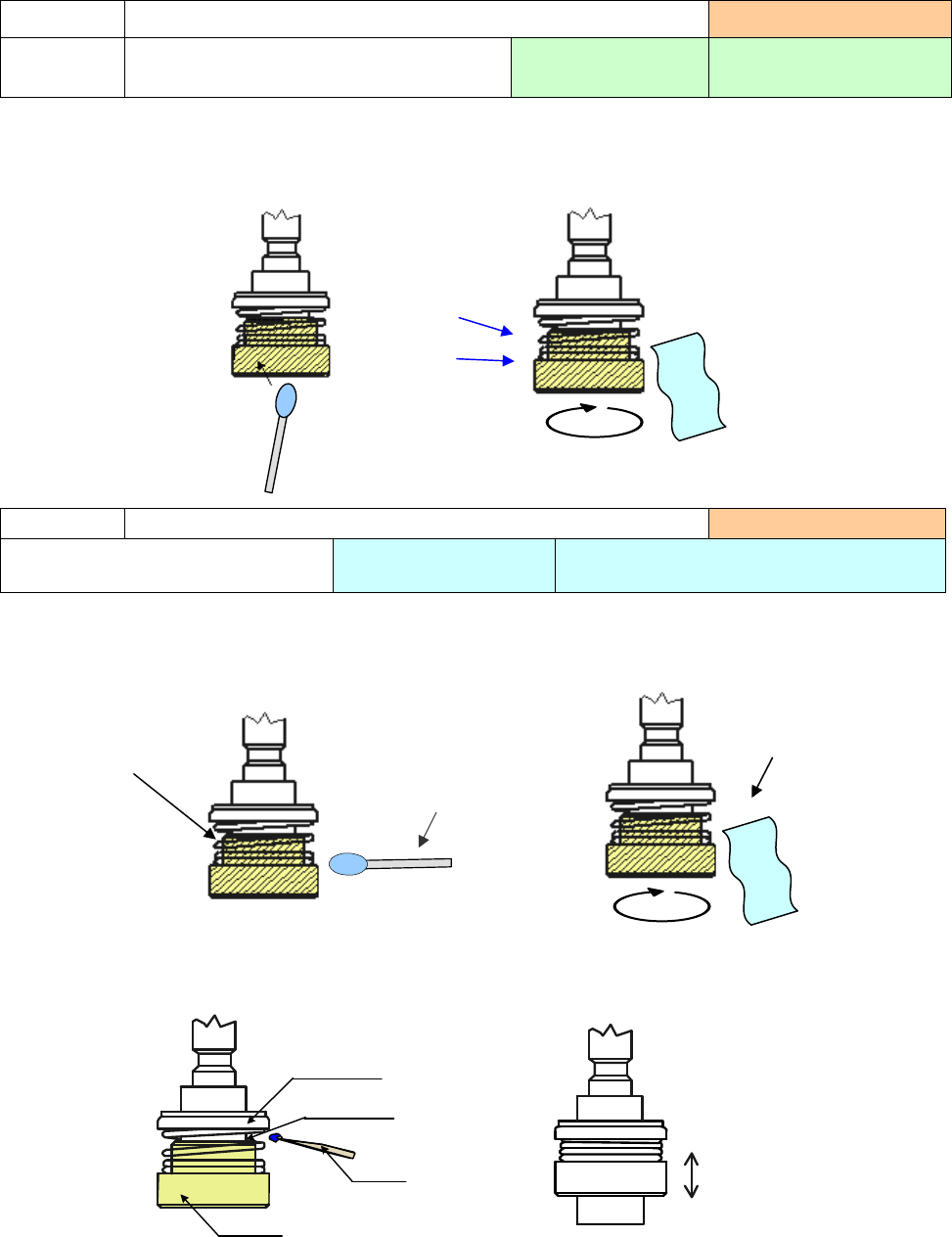

1) 用棉花棒浸湿酒精，清扫吸嘴外圈的内部。
2) 用酒精把吸嘴外圈表面部分和弹簧部分擦干净。
1) 吸嘴外圈，以及吸嘴外圈与外圈弹簧支架之间，要用沾湿油的棉花棒进行涂抹。涂抹后，多余的油用气
枪吹掉，再用抹布擦干净。
2) 为使吸嘴外圈滑动滑润，请在涂抹黄油部位上（吸嘴外圈和外圈弹簧支架的缝隙部分），用牙签头等沾
上米粒大的 6459 润滑油 N 进行涂抹
3) 把吸嘴外圈上下滑动 20～30 次，使黄油涂布均匀。
清扫部位
3-3-8 吸嘴外圈
实施频度 ：每月
清扫内容 清扫吸嘴外圈
使用工具 ：
棉花棒、抹布
推荐溶剂 ：IPA
注油项目 清扫吸嘴外圈后涂抹油、黄油 实施频度 ： 每月
使用工具 ：棉花棒、
抹布
使用油 ： NEW DEFLEX No.1
润滑油 ： 6459 润滑油 N
綿花棒
抹布
吸嘴外圈
吸嘴外圈
牙签
外圈弹簧支架
黄油涂抹部位
20～30 次
弹簧
用沾湿油的棉花
棒进行涂抹
用抹布把多余的
油擦干净
吸嘴外圈
