第 1 部 基 本篇 第 3 章 维护 3-33 1) 请在「台架定位销」和「导轴」上涂上润滑油。 「台架定位销」所对应的贴片机一侧也请涂上润滑油。 ＜机械式供料器用＞ < 电动式供料器用＞ 注油项目 3-4-9 统一更换台（选购项） 实施频度 ：每个月 使用工具 ：毛刷 使用润滑油 ： 6459 润滑油 N 台架定位销（左右 2 处） 导轴（左右 2 处） 导轴（左右 4 处） 台架定位销 （ 左右 2 处 ）
第 1 部 基本篇 第 3 章 维护
3-32

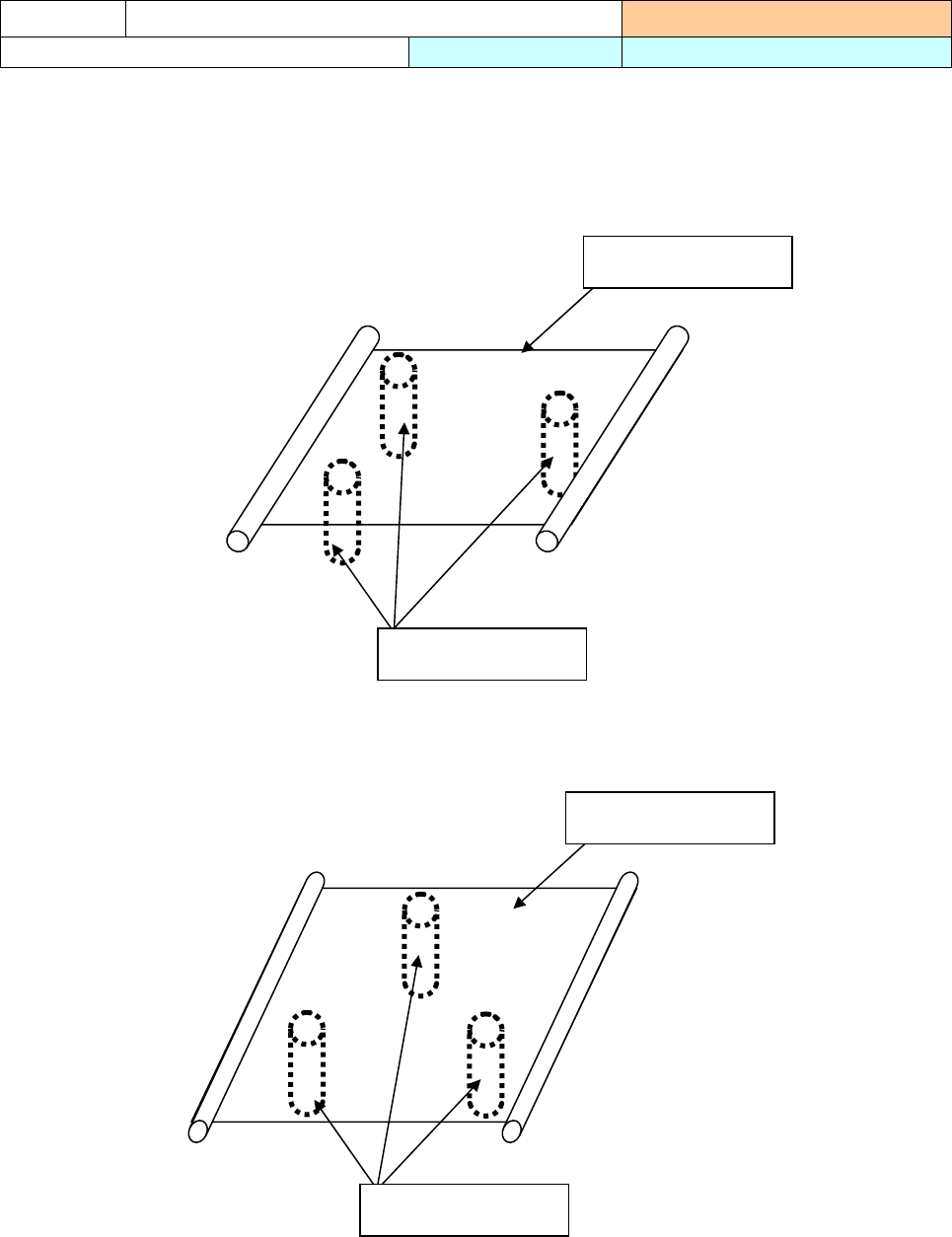

１) 用手把支撑台抬起，从两边把 3 根滚珠丝杠轴全面涂抹上润滑油。
<M 基板规格>
<L、L-Wide 基板规格>
注油项目
3-4-8 支撑台
实施频度 ：2 个月
使用工具 ：毛刷 使用黄油 ：6459 润滑油 N
支撑台
滚珠丝杠(球螺栓)
支撑台
滚珠丝杠(球螺栓)
第 1 部 基本篇 第 3 章 维护
3-33

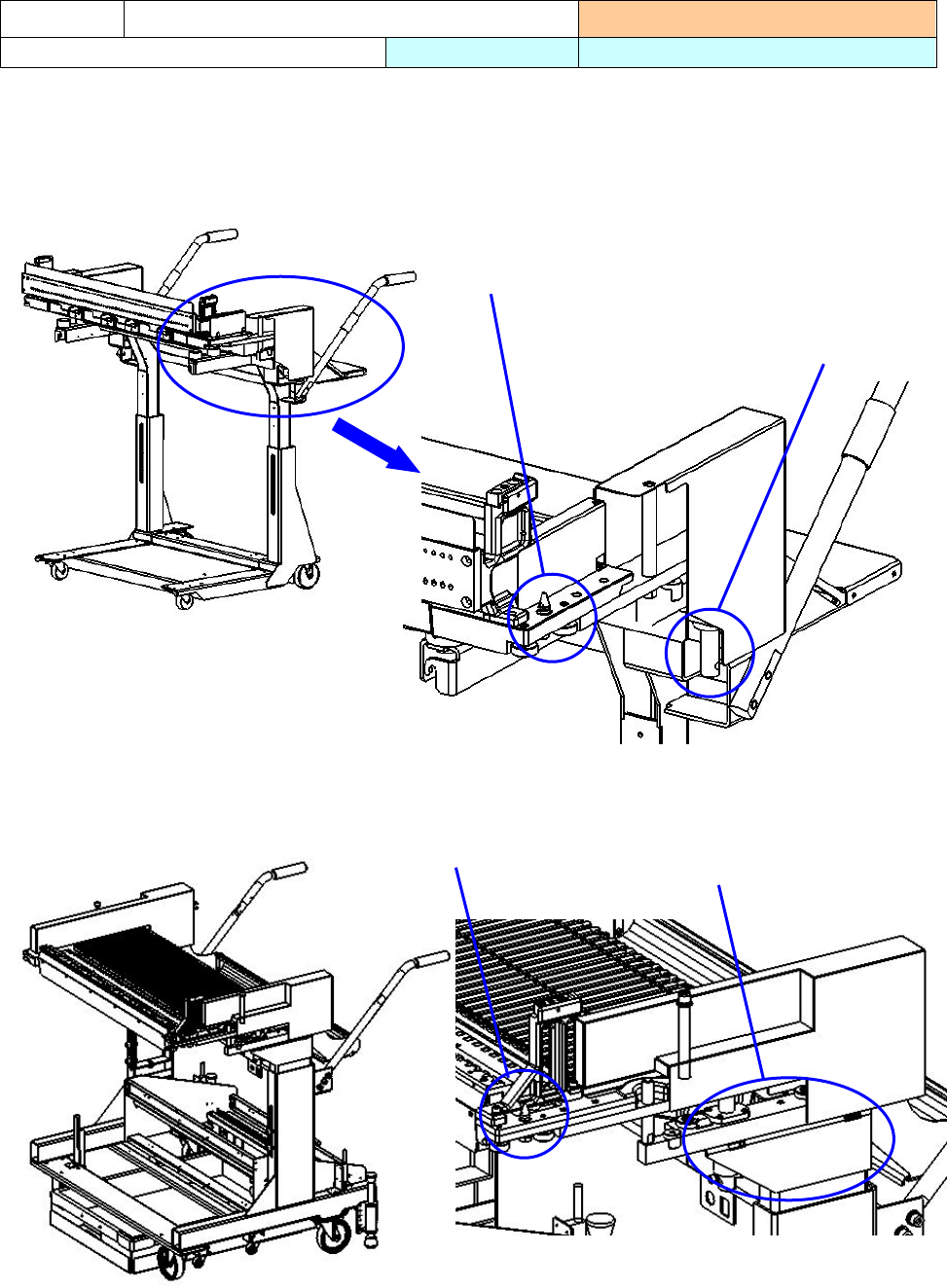

1) 请在「台架定位销」和「导轴」上涂上润滑油。
「台架定位销」所对应的贴片机一侧也请涂上润滑油。
＜机械式供料器用＞
<电动式供料器用＞
注油项目
3-4-9 统一更换台（选购项）
实施频度 ：每个月
使用工具 ：毛刷 使用润滑油 ： 6459 润滑油 N
台架定位销（左右 2 处）
导轴（左右 2 处）
导轴（左右 4 处） 台架定位销（左右 2 处）
第 1 部 基本篇 第 3 章 维护
3-34

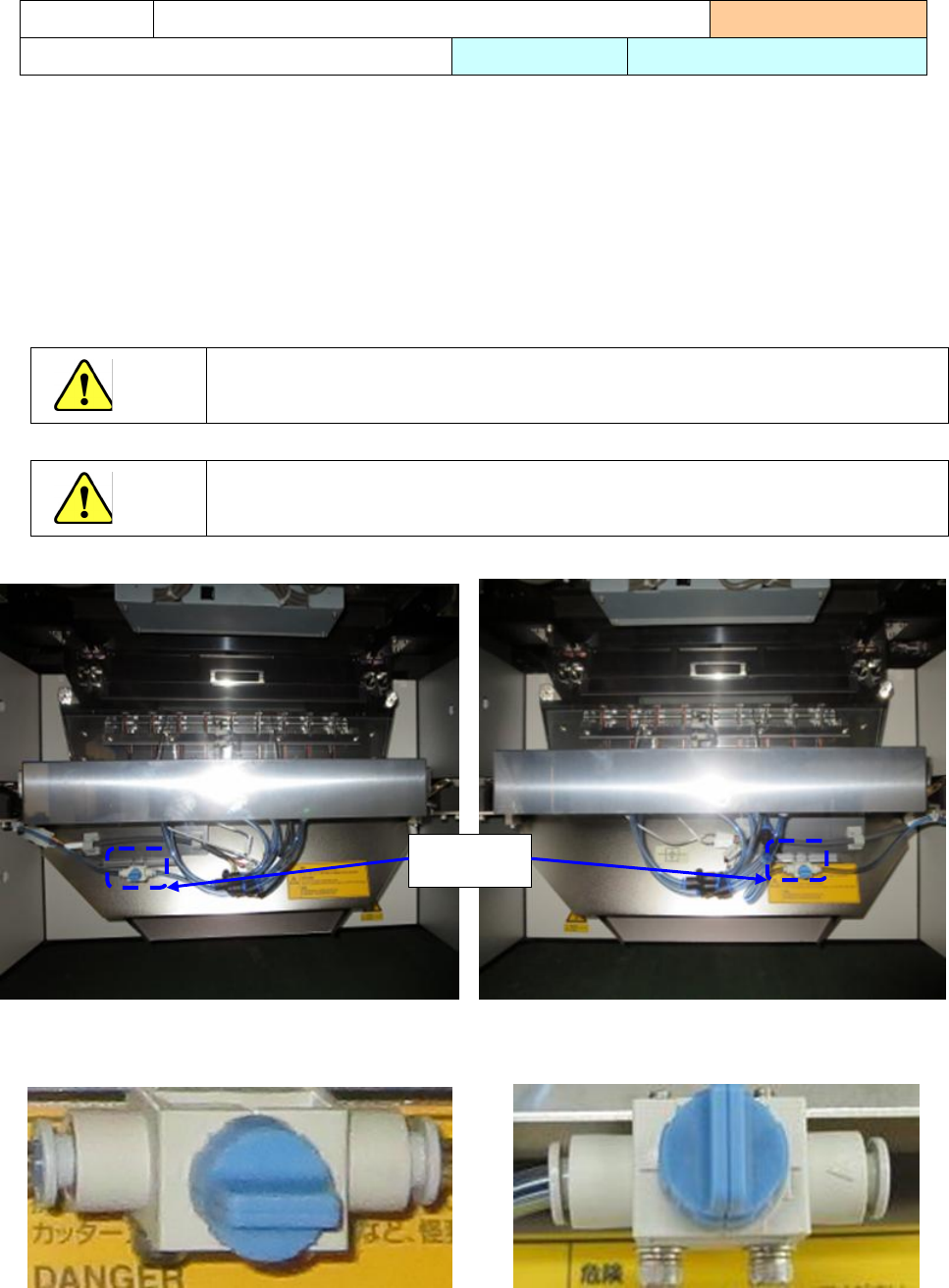

1) 润滑前的准备
将切割刀保持在打开的状态后，进行润滑油涂抹。
＜电动更换台车规格＞
在贴片机主机电源为 ON 的状态下，连接 IF 线缆，通过提升电动更换台车打开切割刀。之后，在
关闭切带单元空气阀的状态下，拆下电动更换台车。
＜电动固定台架规格＞
在 IF 线缆连接的状态下，如果贴片机主机的电源为 ON 的状态，切割刀会打开。
之后，保持关闭切带单元空气阀的状态。
危险
由于切割刀处于打开的状态，请勿将手伸入切带单元内。
危险
切割刀可能会发生异常动作，润滑时请关闭空气阀再进行作业。
前侧规格 后侧规格
空气阀打开的状态 空气阀关闭的状态
注油项目
3-4-10 电动切割器（选购项）
实施频度 ：每个月
使用工具 ：毛刷 使用润滑油 ： 6459 润滑油 N
空气阀
