第 1 部 基本篇 第 3 章 维护
3-35
2) 润滑油涂抹作业
① 涂抹量
每个位置请使用 0.1ml 的润滑油。大致如下。
② 润滑油涂抹位置

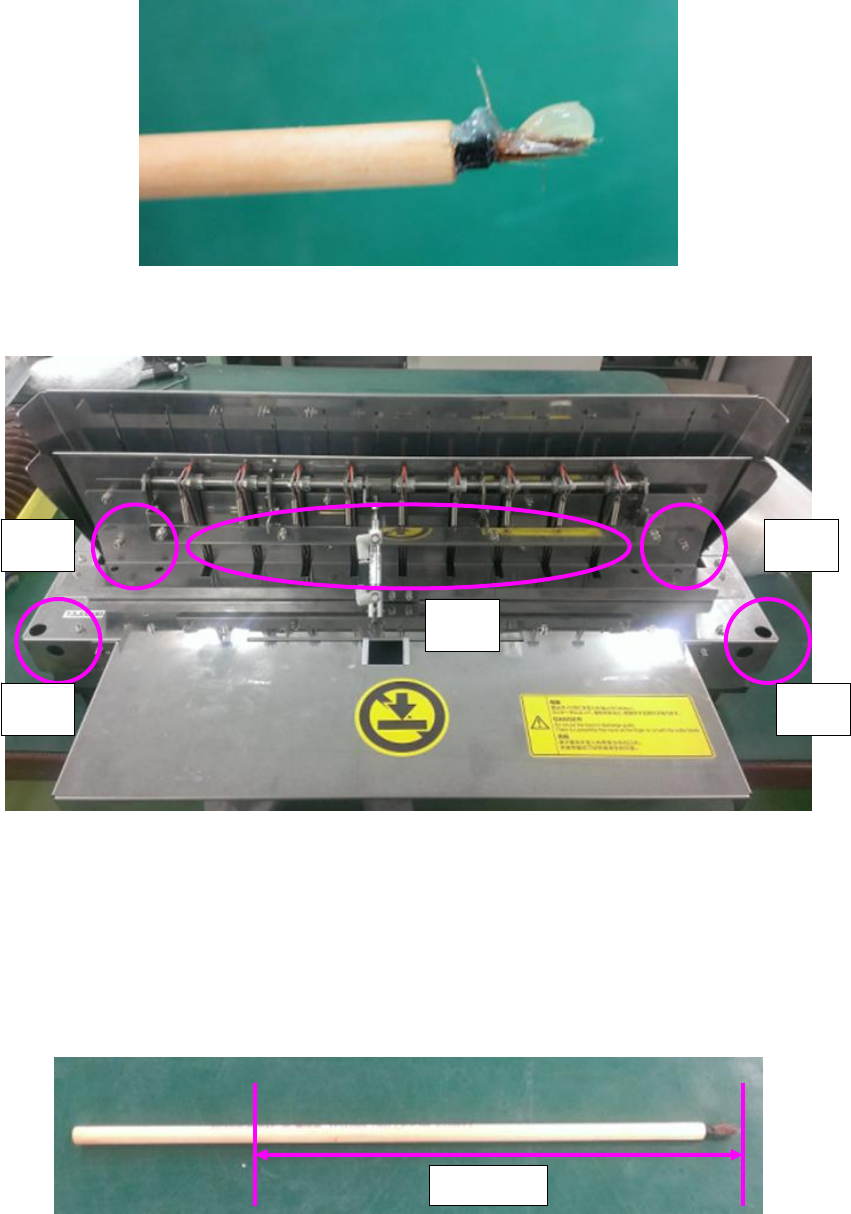

从以下 A 部、B 部、C 部的孔穴开始进行润滑油的涂抹。
<固定刀与可动刀的接触部位>
从 A 部孔穴将笔从前端伸入 140mm 的位置为可动刀与固定刀的接触面。
按照下图所示，从笔的前端伸入至 140mm 的位置，即可在可动刀与固定刀的接触面涂抹润滑油。
涂抹润滑油时，请边顶住可动刀(向下方向)，边进行润滑油涂抹。将笔左右移动，同时将润滑油
摊开，而后将笔拔出。
140mm
A部 A部
B部 B部
C部
第 1 部 基本篇 第 3 章 维护
3-36
A 部涂抹润滑油的样子
请从 A 部如上图所示将笔按照箭头方向伸入进行润滑油涂抹。
从 A 部孔伸入到 140mm 的位置，如上图所示，即为固定刀与可动刀的接触面。
尽管不能实际看到涂抹的位置，但可以如上图所示进行涂抹。
<可动刀上面>
与 A 部同样，从皮带单元的孔(B 部、C 部)，将笔伸入 30mm，进行润滑油涂抹。在 C 部涂抹时，
请注意不要使皮带沾上润滑油。
B 部涂抹的样子 C 部涂抹的样子
皮带部详细图
第 1 部 基本篇 第 3 章 维护
3-37
涂抹润滑油时，请注意不要使圆圈部所示的橘红色的皮带部沾上润滑油。
皮带上沾上润滑油会使摩擦力降低，造成排出料带的传送不良，可能会导致料带阻塞。
涂抹完润滑油后，请打开空气阀，对切带单元供气。
3) 润滑油涂抹后的作业
润滑油涂抹后，要通过手动控制使切割刀进行动作，使润滑油在切割刀上涂抹均匀。
请按顺序选择「手动控制→供给装置→电动供给装置控制→切割控制」，选择「连续切带→执行」
使刀刃动作。

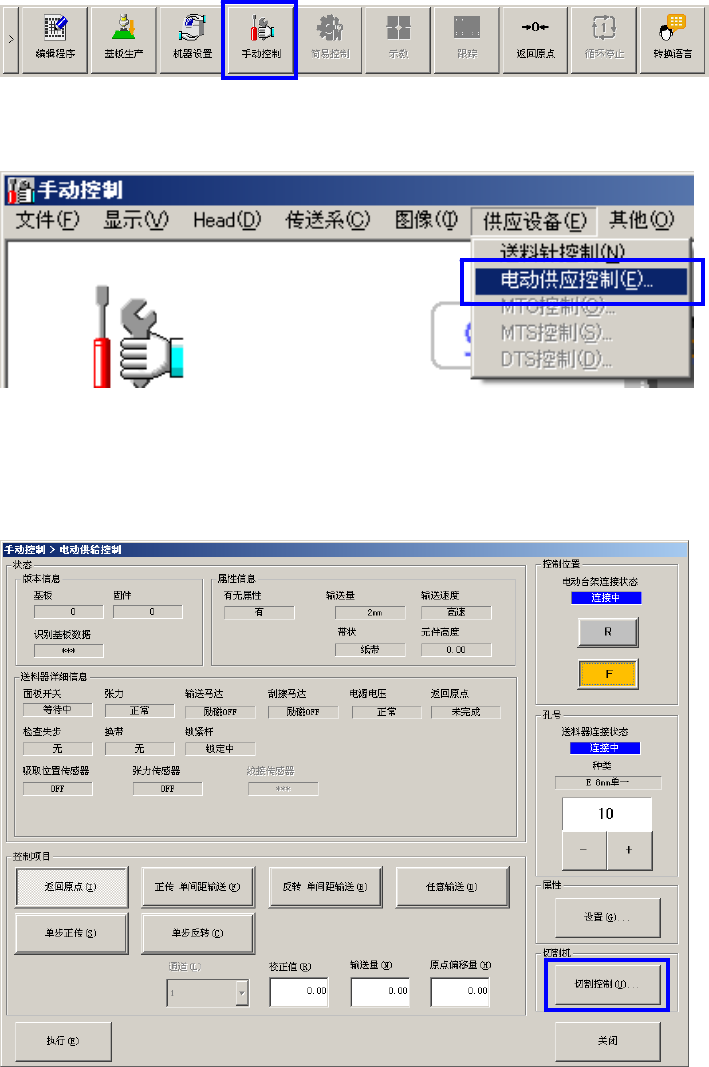

① 按下手动控制按钮。
② 从手动控制内的供给装置项目中，选择电动供应控制。
③ 选择电动供给装置控制内的切割控制。
