第 1 部 基本篇 第 3 章 维护
3-43
8） 请从切带主机上将下部排出导轨拆下。
9） 请将切带部分导轨从切带主机上拆下。
2）
3）
4）
5）
6）
7）
8）
9）
10）
11）
12）
切带部分导轨
下部排出导轨
テープカッタ部ガイド
第 1 部 基本篇 第 3 章 维护
3-44
10）更换切带单元
11）请将切带部分导轨安装到更换用的切带单元上。
可动刀 固定刀
12）请将下部排出导轨安装到更换用的切带单元上。
13）请将更换用切带单元安装到装置上。
14）请将插在汽缸上的气管塞子拔下，连接电磁阀与汽缸。
并将从装置延伸出来的线缆接头插在切带单元一端的接口上。
15） 如果是固定台架规格，请安装上部排出导轨。
16） 安装更换用的切带单元后，请将剩余的气管塞子插在拆下的切带主机的汽缸速度控制器的部位。
可动刀
安装时导轨与固定刀之间不要有间隙。
请将刮板部与可动刀之间的缝隙调整为
0.2～0.3mm。
固定刀
可动刀
导轨部
刮板部
第 1 部 基本篇 第 3 章 维护
3-45
考虑以下部件的损耗造成压力降低。
<损耗部件一览> 更换部件组货号：40138045
检查部位 使用数量 检查内容 检查方法
碗形密封垫圈 2 有无异常磨耗、硬化、龟裂等现象 目视
吸气阀 2 有无变形、硬化、缺损 目视
排气阀 2 有无变形、硬化、缺损 目视
O 环 P-10 4 有无变形、磨耗、硬化、龟裂等 目视
密封圈 2 有无变形、硬化、龟裂等 目视
●
更换真空泵准备
<
M、L、L-Wide 规格>
※
如果是电动台架规格，请按照前一项的「切带单元的更换」，拆下切带单元。
1)确认真空泵没有运转。（刚停止运转后会很热，请停止后放置 30 分钟左右，确认泵冷却之后再开始作业。）

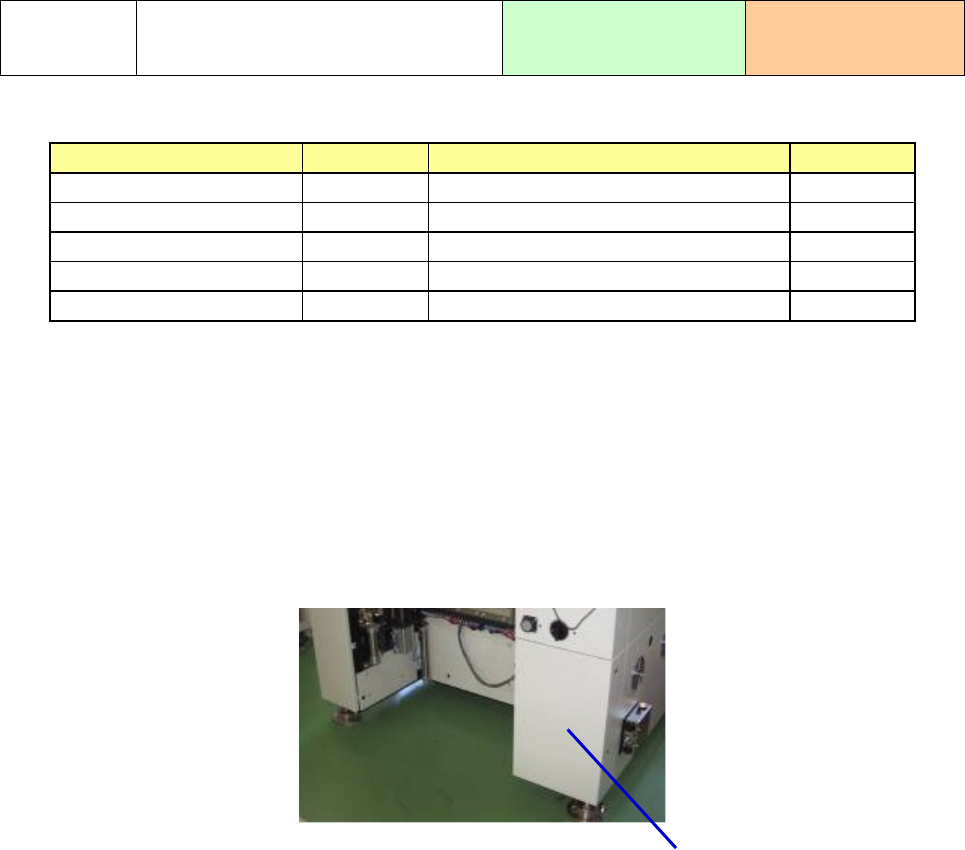

2)请拆下机器本体前侧右下部的护罩。
・
检查 更换
3-8-2 真空泵零件的更换
使用工具 ：
六角扳手、螺丝刀
更换周期 ：1 年
护罩（螺钉×4）
