第 1 部 基本篇 第 4 章 制作生产程序
4-20
4-3-3-2-3 尺寸设置（多电路板）
在一个基板上，配置多个相同电路的基板为多电路板。
在贴片数据上制作一个电路(此电路叫“基准电路”)的数据，在基板数据中输入电路配置信息(电路之
间的间距、电路数等)。
此外，在多电路板中，有矩阵电路基板与非矩阵电路板两种。
间距 Y
第 2 电路
第3电路
第 4 电路
基准电路的原点
基准电路
间距 X
第 1 部 基本篇 第 4 章 制作生产程序
4-21
(1) 矩阵电路板
是指所有电路角度相同，而且各电路之间尺寸(间距)相同的基板。
①从各电路中选择基准电路(一般选择左下方的电路)。
②设置基板位置基准和电路原点，输入电路数和电路间距的信息。
・基板位置基准：基板的原点
・电路原点：基准电路的原点
③在贴片数据中制作的基准电路贴片数据，依次移动电路间距，按照电路数逐一贴片。
基准电路的电路原点 (通常，基板原点＝电路原点)
基准电路

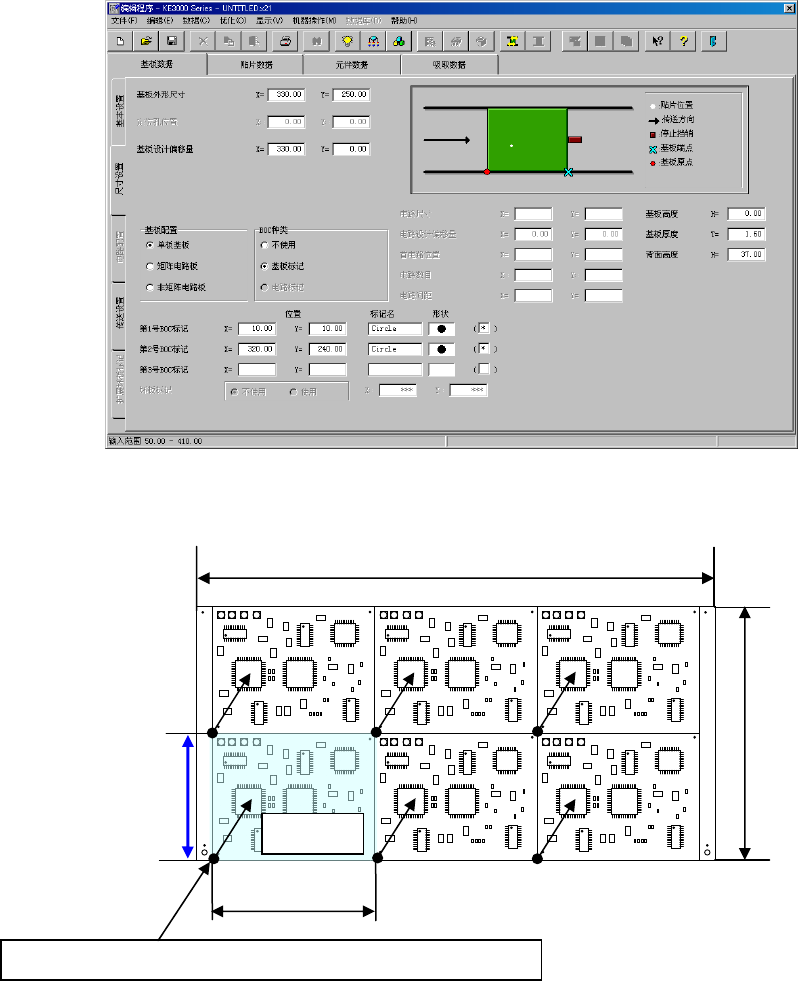

基板外形尺寸 X
基板外形尺寸 Y

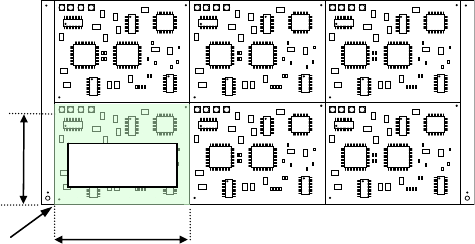

电路外形尺寸 X
电路外形尺寸 Y
第 1 部 基本篇 第 4 章 制作生产程序
4-22
1) 基板外形尺寸
输入包括所有电路在内的基板的外形尺寸。
2) 定位孔位置
与单板基板相同，输入从基板位置基准（原点）到基准销位置。
3) 基板设计偏移量
与单板基板相同，输入从基板位置基准（原点）到基板设计端点的尺寸。
4) 基板配置
选择[矩阵电路板]。
一旦按矩阵电路板设置尺寸后，如果变更为非矩阵电路板时，会自动进行展开到非矩阵电路配
｡
置
5) BOC 类型
矩阵电路板可选择「不使用」「基板标记」「电路标记」。
◆ 不使用 ： 不使用BOC标记时选择此项。
◆ 使用基板标记： 在使用基板的BOC标记校正贴片坐标时选择此项。
◆ 使用电路标记： 多电路板时，对各电路进行BOC标记识别以校正贴片坐标时选择此项。
电路数多时，识别需要花较长时间，但贴片精度比选择“使用基板标记”
时更高。
6) 电路尺寸
输入电路的外形尺寸(包括所有贴片坐标和电路标记在内的尺寸)。
例)
7) 电路设计偏移量
输入从基准电路的电路原点到基准电路左下角(与基板流动方向无关，通常恒定)的尺寸。
8) 首电路位置
设置基准电路。输入从基板位置基准（原点）看的基准电路的电路原点位置。
※ 在矩阵电路板的情况下，可分别设置基板位置基准和电路原点。
此时，在“定位孔位置”或“基板设计偏移量”中指定基板位置基准，在“首电路位置”中指定电路原
点。
电路外形尺寸 X
电路外形尺寸 Y
电路设计偏移量
基准电路
