第 1 部 基本篇 第 4 章 制作生产程序 4-38 (4) 标准 在 “ 设置传感器延迟时间 ” 中选择 “ 标准 ” 时，要设置延迟时间或长度 ｡ 可设置的值为 0 ～ 2500 （ ms ）、 0 ～ 1000 （ mm ） 。 (5) 选项 在 “ 设置传感器延迟时间 ” 中选择 “ 选项 ” 时，要分别设置 IN 传感器、 WA I T 传感器、 STOP 传感器、 C-OUT 传感器、 OUT 传感器的延迟时间或长度。 可…
第 1 部 基本篇 第 4 章 制作生产程序
4-37
4-3-3-4 传送设置
指定有关传送及支撑台的详细设置。
传送设置由「基板传送」选项卡、「支撑台」选项卡构成。
4-3-3-4-1 基板传送画面
选择「基板数据」各画面左下的「传送设置」选项卡后，即显示如下画面。
「传送设置」选项卡由“传送基本设置”、“传送马达速度控制”、“选项”等项目组成。
“传送基本设置”项目组的各项目的内容如下所示。
(1) 不使用/使用
对是否使用在传送基本设置中所设置的内容，进行选择。
◆不使用 ：不使用在传送基本设置中设置的内容时，请选择此项。
按主机设置的内容运行。
◆使用 ：要使用在传送基本设置中设置的内容时，请选择此项。
(2) 设置传感器延迟时间
选择是使各传送传感器的延迟时间都一致、还是要进行个别设置。
◆标准 ：要使各传送传感器的延迟时间一致时，请选择此项。
◆选项 ：要个别设置各传送传感器的延迟时间时，请选择此项。
选择“标准”时，下侧的「标准」传感器延迟有效，
选择“选项”时，在「选项」中设置的各传感器延迟时间有效。
(3) 延迟单位
从时间（ms:1/1000 秒）、长度（mm）中选择基板传送传感器延迟的设置值的单位。
◆时间 ： 延迟时间设置值的单位为时间（ms:1/1000 秒）时，请选择此项。
◆长度 ： 延迟时间设置值的单位为长度（mm）时，请选择此项。
第 1 部 基本篇 第 4 章 制作生产程序
4-38
(4) 标准
在“设置传感器延迟时间”中选择“标准”时，要设置延迟时间或长度
｡
可设置的值为 0～2500（ms）、0～1000（mm）。
(5) 选项
在“设置传感器延迟时间”中选择“选项”时，要分别设置 IN 传感器、WAIT 传感器、STOP 传感器、
C-OUT 传感器、OUT 传感器的延迟时间或长度。
可设置的值为 0～2500（ms）、0～1000（mm）。
(6) 准备进入信号延迟时间
当从后工序输入的接受基板搬出信号 Ready IN 信号为 ON 时将不停止基板向下一个工序送出。但
若设置了此项延迟时间后，当 OUT 传感器检测出有基板时，则会先暂停，在经过设置的时间后
Ready IN 信号为 ON，并且马达再次旋转时，才进行基板的传出。此项设置对传送速度不相同的
机器间的基板交接有效。另外，此时间是从 OUT 传感器为 ON 后开始计算的时间。
(7) 再固定时忽略停止传感器
设置当发生传送带浮动等生产异常结束、生产再启时，不去除基板而进行再钳夹时的延迟时间。
可分别设置左站点、右站点。可设置的值为 0～500（ms）、0～200（mm）。
“传送马达速度控制”项目组的各项目内容如下。
(8) 不使用/使用
对是否使用在传送马达速度控制中设置的内容进行选择。
◆不使用 ：不使用传送马达速度控制中设置的内容时，请选择此项。
按主机设置的内容（「机器设置」-「传送设置内容」）运行。
◆使用 ：使用在传送马达速度控制中设置的内容时，请选择此项。
(9) 传送中
设置将基板搬入传送到中央缓冲区时的传送速度
｡
(10) 后工序搬出时
对完成贴片后基板向下一个工序传出时的传送速度进行设置
｡
“选项”项目组各项目的内容如下所示。
(11) 不使用/使用
对是否使用等待传感器缺口基板对应功能进行选择。
◆不使用 ： 不使用等待传感器缺口基板对应功能时，请选择此项。
按主机设置的内容（「机器设置」-「传送设置内容」）运行。
◆使用 ： 使用等待传感器缺口基板对应功能时，请选择此项。
(12) WAIT 传感器缺口基板对应功能
勾选此项时，等待传感器的缺口基板对应功能有效。
取消此项勾选时，该功能无效。
第 1 部 基本篇 第 4 章 制作生产程序
4-39
4-3-3-4-2 支撑台画面

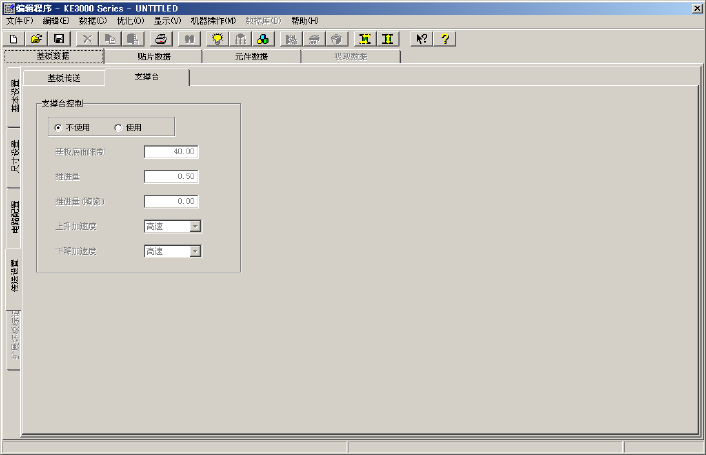

在选择「传送设置」选项卡的状态下，选择「支撑台」选项卡时，会显示如下画面。
「支撑台」选项卡由“支撑台控制”项目组成。
“支撑台控制”项目组的各项目内容如下所示。
(1) 不使用/使用
对是否使用在左/右站点支撑台控制中设置的内容进行选择。
◆不使用 ：不使用在左/右站点支撑台控制中设置的内容时，请选择此项。
按主机设置的内容（「机器设置」-「传送设置内容」）运行。
◆使用 ：使用在左/右站点支撑台控制中设置的内容时，请选择此项。
(2) 基板底面限制
设置支撑台的基板下降限制值。
可设置的值为 5.0～40.0（mm）。
(3) 推进量
输入支撑台上升时的偏移值
｡
支撑销将按照设置的值向上方向推顶基板
｡
可设置的值为 0.0～5.0（mm）。
(4) 推进量（陶瓷）
輸入使用陶瓷基板期间支承台上升时的偏差值。
｡
支撑销将按照设置的值向上方向推顶基板
可设置的值为 0.0～5.0（mm）。
(5) 上升加速度
设置支撑台上升时的加速度
｡
(6) 下降加速度
设置支撑台下降时的加速度
｡
