第 1 部 基本篇 第 4 章 制作生产程序
4-44
(5) 元件名
输入元件名称(最多60个字符)。
输入元件名，制作元件数据。
或在输入元件名时，如果设置为使用数据库，则在数据库查找，查找到相同元件名时，则将元件
｡
数据读入到程序中
｡
大写字符、小写字符将作为相同的数据处理，但显示时会区别显示
｡
如果在数据库中已有注册，会替换为已注册的字符
(新建时按照输入，如果已有时，则显示已有的名称。)
设置 MDS（选项）时，请将供给元件的名称设置为与 MDS 的存储器所设置的元件名相同。
如果元件名设置错误，则可能出现供给错误元件等的生产异常情况。
有关设定，请参考 MDS 附带的『DF01 适用说明书』。
(6) Head
指定在贴片时使用的Head。
可从弹出菜单中选择按输入顺序生产时使用的Head。
初始值为“自动选择”，制作程序后通过实行“优化”可自动选择最合适的Head。
选择Head时，请按编辑键(键盘的[F2]键)或鼠标的右键，从弹出菜单中选择。
此外，在选择多行时，如果从弹出式菜单中指定，则被选中行的所有设置都将随之被改变。
（下图为选中多行的示例）
自动选择 ： 自动选择使用的 Head。
Head1 ： 指定 Head1。
Head2 ： 指定 Head2。
Head3 ： 指定 Head3。
Head4 ： 指定 Head4。
Head5 ： 指定 Head5。
Head6 ： 指定 Head6。
R ： 指定 RHead。(仅 KE-3020VA/3020VRA)
第 1 部 基本篇 第 4 章 制作生产程序
4-45
(7) 标记(标记 ID)
对贴片时是否根据区域标记来校正贴片位置进行设置。
由于可用配置在贴片元件附近的标记进行校正，适于精度要求高的元件。
默认设置为 [No](不使用)
｡
在画面上显示「No」或设置的标记 ID。(最多 8 个半角字符)
区域标记能够使用1组标记数据对多个贴片数据(贴片点) 进行校正。
(1组 2个，或1组 3个的标记)
1) 显示内容
No ：不校正
标记ID ：校正
2) 变更选择内容
变更状态时，可在需要变更的贴片数据的“标记”输入字段点击鼠标右键，显示菜单后进行选择
和输入。
No 设置为不使用。
编辑 打开基准领域标记输入画面，编辑基准领域标记。
浏览 打开基准领域标记输入画面，选择基准领域标记。(不能编辑)
但若在贴片数据中选择多行后显示上述菜单时，不显示「编辑」。

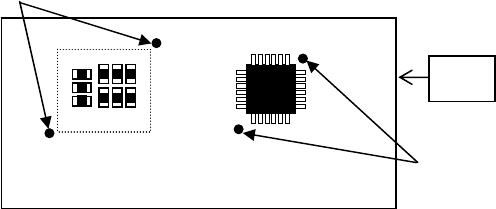

区域标记（指定多个贴片点）
基板
IC 标记（指定 1 个贴片点）
第 1 部 基本篇 第 4 章 制作生产程序
4-46
3) 制作标记数据
选择区域标记选项卡，打开区域标记编辑画面。
在贴片数据的列表画面上，按下[F9]键，或从弹出菜单中选择「编辑」「浏览」，也可打开该
画面。
此外，把光标放在贴片数据列表画面的标记栏上，双击后，也可打开只读模式。
在标记组列表里，会显示已注册组的列表。
从中选择要使用的组。
在注册标记时，将光标移动到未输入行，输入标记的X坐标、Y坐标后，通过标记示教，或从标
记数据进行复制来获得标记数据，完成标记制作。
区域标记编辑画面可通过以下方法打开。按照各显示模式，有不同的处理内容。
动作 画面的模式
选择标记弹出菜单的「编辑」时 编辑、选择模式
选择标记弹出菜单的「浏览」 选择模式
点击区域标记选项卡时 编辑模式
按 F9 键时 编辑模式
单元格有标记时双击时 选择模式
画面的模式 处理内容
选择模式 注册贴片数据要使用的标记数据。
列表上的光标按行显示选择状态。
「确定」按钮显示浅色。
编辑模式
､
可进行输入的标记坐标 标记示教数据的注册。
「选择」按钮不显示。
编辑、选择模式 可同时选择和编辑。
基准领域标记选项卡
