第 1 部 基本篇 第 4 章 制作生产程序 4-95 4-3-5-2-9 图像 用 VCS 摄像机输入用于元件定心的信息。 设置的信息，根据元件类型会有不同。 图像定心，即是通过 VCS 摄像机识别元件的明亮部分（引脚、球等），进行定心。 另外，通过图像定心还可检测出引脚弯曲、球变形等不良状况。 为了进行定心、检测不良状况， 必须在图像数据中输入引脚、球形 等尺寸，及设置不良状况的检测 级别等。 ・ 图像定心对象元件 元件种类 图像识…
第 1 部 基本篇 第 4 章 制作生产程序
4-94
4-3-5-2-8 选项
进行“选项”的有关设置。
(1) 助焊剂涂敷装置
使用助焊剂涂敷装置时，请进行设置。
指定为「是」时，请设置以下数据。
设置项目 内容
下死点停留时间 输入元件在助焊剂涂敷装置的涂敷助焊剂里浸渍的时间，元件在旋转型
焊锡转印装置的焊锡膏里浸渍的时间。
推进量
输入元件压入助焊剂涂敷装置、旋转型焊锡转印装置的补偿量。
控制方式从行程（mm）／负荷(g)中选择。
补偿量 ＝ t （沟深） ＋ α
α：由于泵径有时大小不一，设置稍多于 0.1mm（α=0.1mm），可保持
助焊剂、焊锡膏的转印量的稳定。
Z 轴上升/下降速度 指定从助焊剂涂敷装置提升元件时/放下元件时的速度。
选择输入（负荷（g）时，下降速度会变为「FC 速度」。）
转印位置 选择助焊剂涂敷装置转印位置 1～4。
根据在机器设置里设置的沟类型，选择范围会不同。
・
1 沟型：转印位置固定为 1
・
2 沟型：转印位置可从 1、2 中选择
・
4 沟型：转印位置可从 1、2、3、4 中选择
・
旋转型焊锡转印装置：1 固定
焊锡检查差分判定值 设定焊锡涂覆前后进行图像识别时，在图像识别中使用的阈值。
焊锡检查阀值 设定仅在焊锡涂覆后进行图像识别时，在图像识别中使用的阈值。可在
图像识别检查时自动取得。
t
第 1 部 基本篇 第 4 章 制作生产程序
4-95
4-3-5-2-9 图像
用 VCS 摄像机输入用于元件定心的信息。
设置的信息，根据元件类型会有不同。
图像定心，即是通过VCS摄像机识别元件的明亮部分（引脚、球等），进行定心。
另外，通过图像定心还可检测出引脚弯曲、球变形等不良状况。
为了进行定心、检测不良状况，必须在图像数据中输入引脚、球形等尺寸，及设置不良状况的检测
级别等。
・

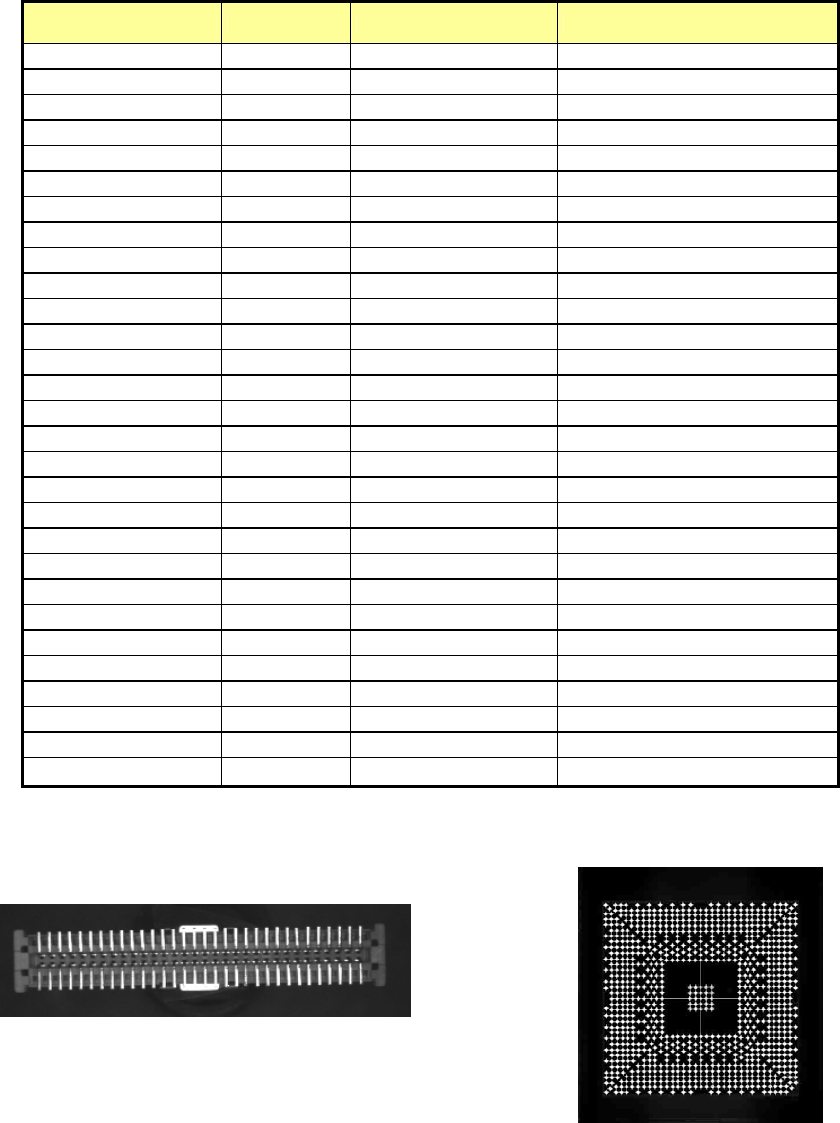

图像定心对象元件
元件种类 图像识别 引脚形状等 参考：可否激光识别
方形芯片 × — ○
方形芯片(LED) × — ○
圆筒形芯片 × — ○
铝电解电容 ○ 引脚元件 ○
SOT × — ○
微调电容 × — ○
网络电阻 × — ○
SOP ○ 引脚元件 ○
HSOP ○ 引脚元件 ○
SOJ ○ 引脚元件 ○
QFP ○ 引脚元件 ○
GaAsFET ○ 引脚元件 ○
PLCC(QFJ) ○ 引脚元件 ○
PQFP(BQFP) ○ 引脚元件 ○
TSOP ○ 引脚元件 ○
TSOP2 ○ 引脚元件 ○
BGA ○ 球形元件 ○
FBGA ○ 球面元件 ×
QFN ○ 引脚元件 ○
外形识别元件 ○ 外形识别元件 ×
通用图像元件 ○ 外形识别元件 ×
单向引脚连接器 ○ 引脚元件 ○
双向引脚连接器 ○ 引脚元件 ○
Z引脚连接器 ○ 引脚元件 ○
扩展引脚连接器 ○ 引脚元件 ×
J引脚插座 ○ 引脚元件 ○
鸥翼形插座 ○ 引脚元件 ○
带减震器的插座 ○ 引脚元件 ○
其它元件 × — ○
例 1） 连接器元件时（引脚识别） 例 2） BGA 元件时（球识别）
第 1 部 基本篇 第 4 章 制作生产程序
4-96
(1)元件类型 引脚元件时
1) 引脚间距
输入引脚之间的尺寸。
引脚间距
